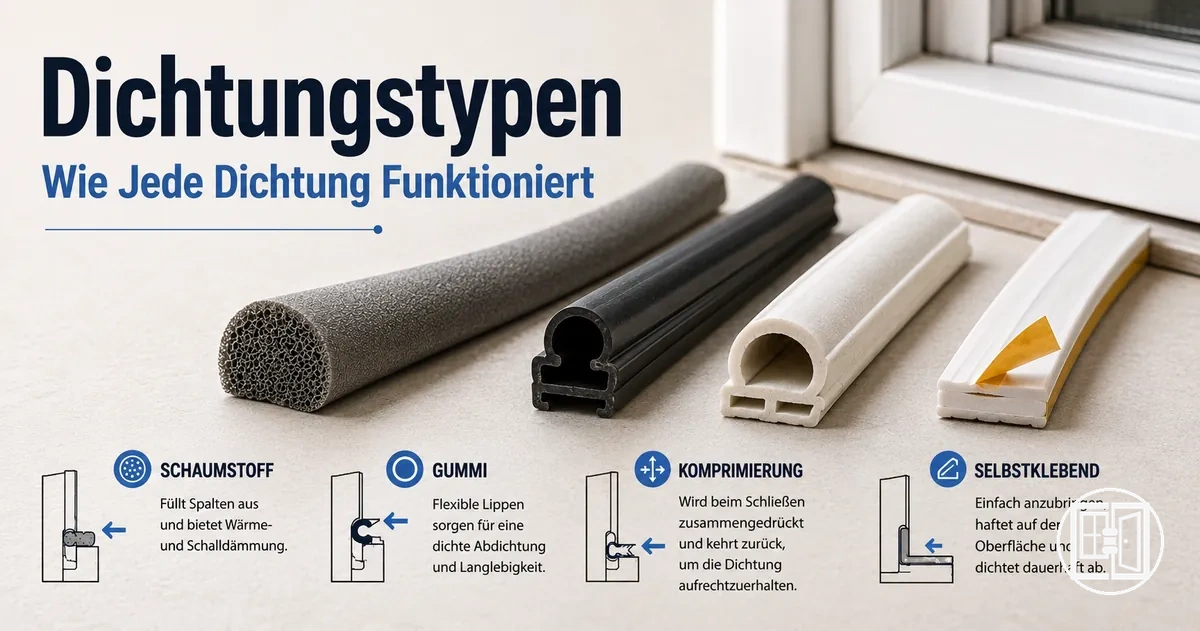

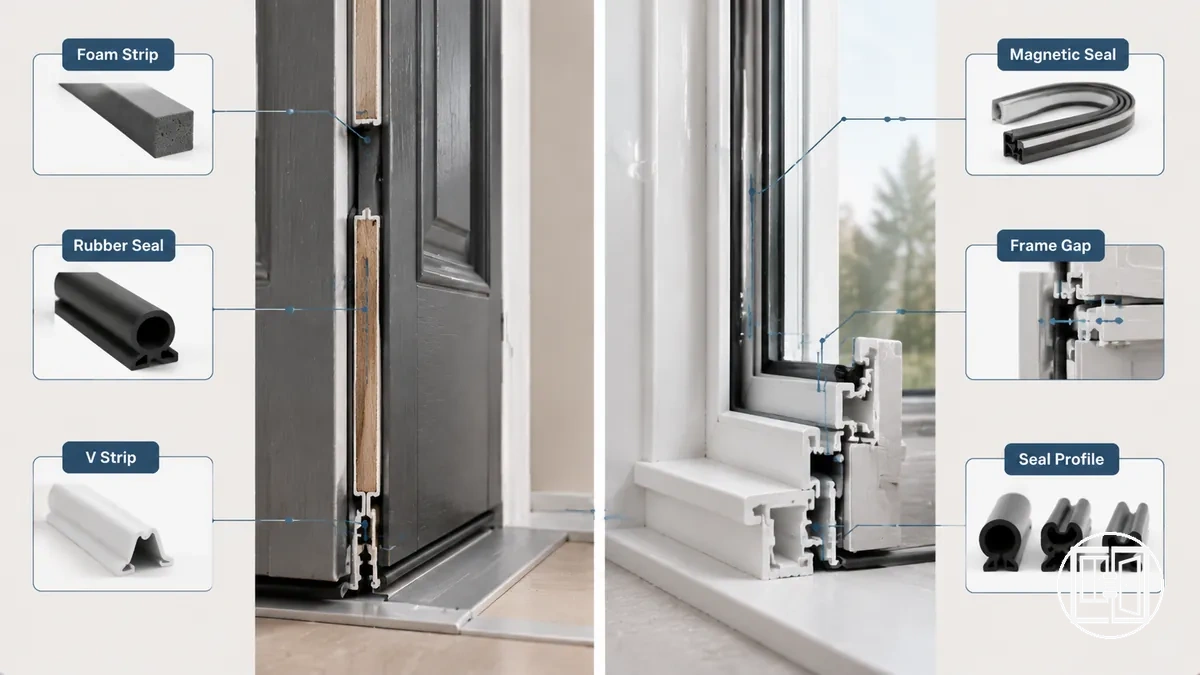

Typen von Fenster- und Türdichtungen und Dichtungsprofile

Fenster- und Türdichtungen sind Dichtungsstreifen, die um einen Türrahmen oder Fensterrahmen angebracht werden, um einen Spalt zu verringern, durch den Luft strömen kann. Diese Seite erklärt Dichtungen nach Dichtungstyp, Dichtungsprofil, Kontaktmethode und Einbaubedingung und nicht nach Produktauswahl.

Ein Dichtungstyp verändert das Ergebnis, da jedes Profil den Rahmen auf andere Weise kontaktiert. Schaumstoffband kann auf weicher Kompression und Kleberücken beruhen, während ein V-Profil auf Federspannung und eine Magnetdichtung auf magnetischem Kontakt beruhen kann. Die Zugluftreduzierung kann variieren, wenn die Spaltgröße, der Rahmenzustand, der Oberflächenkontakt oder die Flügelbewegung nicht zur Profilform passen.

Der sichere Weg, Dichtungstypen zu verstehen, besteht darin, die Dichtungsform mit dem Ort zu verbinden, den sie abdichten muss. Ein Türrahmen benötigt oft genügend Schließdruck für die Kompression, während ein Fensterrahmen eine Dichtungsposition benötigt, die noch Flügelbewegung zulässt. Der Kleberücken hängt von Oberflächenzustand und Belastung ab, weshalb Typ, Material und endgültige Auswahl getrennt bleiben sollten, bevor der Definitionsteil beginnt.

Dichtungstypen unterscheiden sich nach Profilform und danach, wie der Streifen den Rahmen kontaktiert. Die folgende Tabelle gibt eine kompakte Orientierung, bevor der Artikel zu den detaillierten Typenerklärungen übergeht.

Dichtungstyp	Profil/Kontaktmethode	Typischer Ort	Hauptanforderung an den Einbau
Schaumstoffband oder Schwammstreifen	Weiche Kompression mit Kleberücken	Leichte Spalte um einen Türrahmen oder Fensterrahmen	Benötigt gleichmäßigen Oberflächenkontakt und geeignete Kompressionsdicke
Gummi-, Silikon- oder EPDM-Dichtung	Flexibles Kompressionsprofil	Bewegliche Türen oder Fenster mit Schließdruck	Benötigt ausreichende Rückfederung ohne Schließwiderstand zu erzeugen
V-Profil oder Spannungsdichtung	Gefaltetes Profil, das über einen beweglichen Spalt drückt	Flügelnuten, Zargen und schmale bewegliche Fugen	Benötigt Ausrichtung und eine Spaltform, die das Profil überbrücken kann
Magnetdichtung	Magnetischer Kontakt gegen eine Aufnahmefläche	Kompatible Türkanten oder Aufnahmestreifen	Benötigt ausgerichteten Magnetkontakt und eine geeignete Schließfläche

Was Dichtungstypen für Fenster und Türen bedeuten

Dichtungstypen ist ein Begriff, der sich auf verschiedene Dichtungsformen bezieht, die zur Verringerung von Rahmenspalten um Fenster und Türen verwendet werden. Diese Typen beschreiben, wie ein Dichtungsprofil geformt ist und wie es gegen einen Türrahmen- oder Fensterrahmenspalt wirkt. Der Hauptunterschied besteht zwischen Dichtungstyp und Dichtungsprofil, wobei der Typ die Form und das Profil die Kontaktform definiert.

Dichtungstyp, Material, Befestigungsmethode und Kontaktverhalten können sich überschneiden, beschreiben aber nicht dieselbe Funktion. Ein Material wie Schaumstoff oder Gummi beeinflusst die Kompression, während ein Kleberücken ändert, wie der Streifen an der Oberfläche haftet. Das Kontaktverhalten hängt davon ab, wie das Profil auf den Rahmenspalt trifft, was bei verschiedenen Tür- und Fensterbedingungen variieren kann.

Die Typauswahl hängt mit der Materialwahl und der Befestigungsmethode zusammen, ist aber nicht identisch mit endgültigen Auswahlentscheidungen, da jeder Rahmen unterschiedlich auf Druck und Bewegung reagiert. Diese Abgrenzung wird auch in der Übersicht Dichtungen verdeutlicht, wo die Beziehung zwischen Dichtungsformen und Anwendungskontext vorgestellt wird, ohne sie zu einem einzigen Konzept zu verschmelzen.

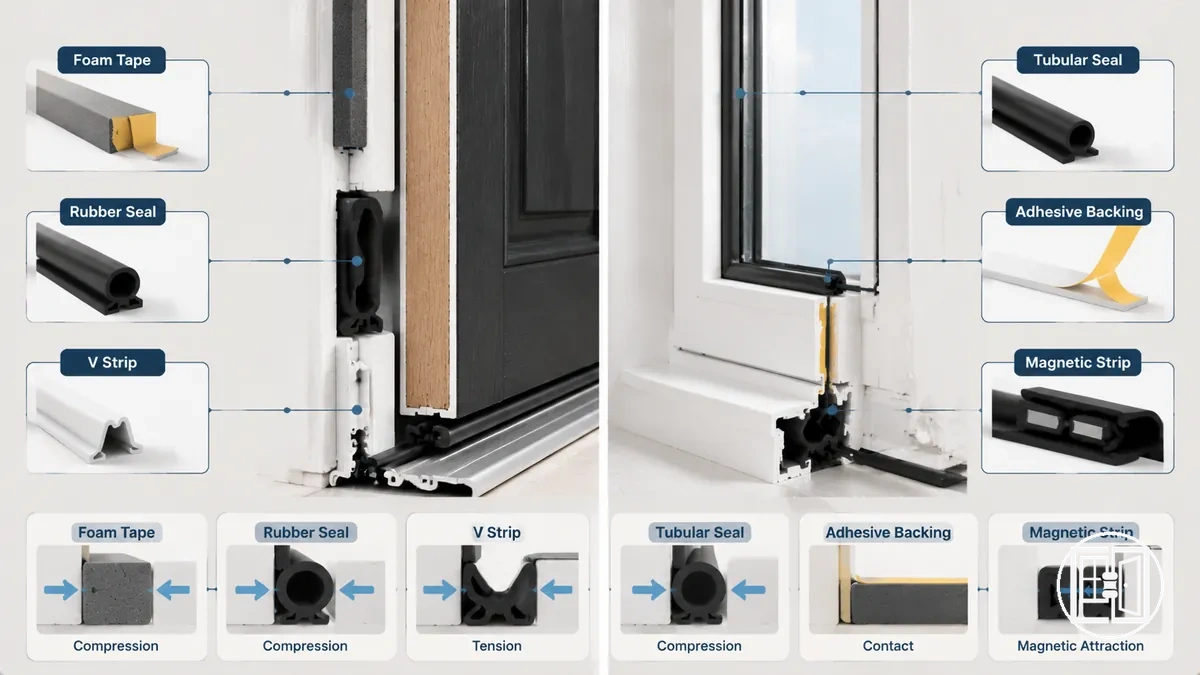

Die Hauptdichtungstypen, die um Fenster und Türen verwendet werden

Die Hauptdichtungstypen werden nach ihrer physischen Form und der Art, wie sie mit Fenstern und Türen in Kontakt treten, gruppiert. Diese Dichtungstypen bestimmen, wie Dichtungsprofile einen Rahmenspalt durch Kompression, Spannung oder Oberflächenkontakt handhaben. Jede Gruppe spiegelt eine andere Wechselwirkung zwischen Material, Form und Bewegung wider, nicht eine einheitliche Dichtungsmethode.

Derselbe Dichtungstyp kann in verschiedenen Profilen auftreten, abhängig davon, wo er um Fenster und Türen verwendet wird, besonders an Kanten, Flügeln oder Rahmenspalten mit Bewegung. Dies erleichtert den Vergleich, wenn Typen nach Form und Kontaktverhalten betrachtet werden, anstatt nach einzelnen Beispielen.

Typfamilie	Profil oder Form	Üblicher Ort	Bewegungstoleranz	Haupteinschränkung
Schaumstoffband / Schwammstreifen	Weicher komprimierbarer Streifen mit Klebebandrücken	Leichte Rahmenspaltbereiche an Türen und Fenstern	Niedrige bis mäßige Kompressionsbewegung	Kann bei wiederholtem Druck verformen
Gummi-/Silikon-/EPDM-Dichtung	Elastisches Kompressionsdichtungsprofil	Türrahmen und Fensterkontaktkanten	Mäßige bis hohe Kompressionszyklen	Benötigt gleichmäßigen Schließdruck
V-Profil / Spannungsdichtung	Flexibler gefalteter Streifen (spannungsbasiertes Profil)	Flügelnuten und bewegliche Fensterkanten	Hohe Gleitbewegungstoleranz	Erfordert präzise Ausrichtung
Rohr-/Balgdichtung	Hohles oder ballonförmiges Kompressionsprofil	Türkanten und Rahmennuten	Mäßige Kompression mit Rückfederung	Passt möglicherweise nicht in flache Nuten
Klebeband	Flacher Streifen mit druckempfindlichem Rücken	Flache Rahmenoberflächen	Niedrige Bewegungstoleranz	Schwache Haftung auf unebenen Oberflächen
Magnetstreifen	Magnetisch ausgerichtetes Dichtungsprofil	Kompatible Türdichtungskanten	Hohe Ausrichtungsanforderung	Erfordert passende Kontaktfläche
Filz-/Faserstreifen	Faseriges Gleitdichtungsmaterial	Schiebefensterkanäle	Hohe Gleittoleranz, niedrige Kompression	Begrenzte Luftabdichtung unter Druck
Vinylstreifen	Halbflexibles Extrusionsprofil	Tür- und Fensterkanten	Mäßiger Widerstand gegen Bewegung	Kann mit der Zeit versteifen
Metallstreifen	Starres verstärkungsbasiertes Band	Schwerlast-Türrahmen	Geringe Flexibilität	Begrenzte Anpassung an ungleichmäßige Spalte

Die folgenden H3-Abschnitte erklären jede Typfamilie detaillierter basierend auf ihrer Form und ihrem Kontaktverhalten.

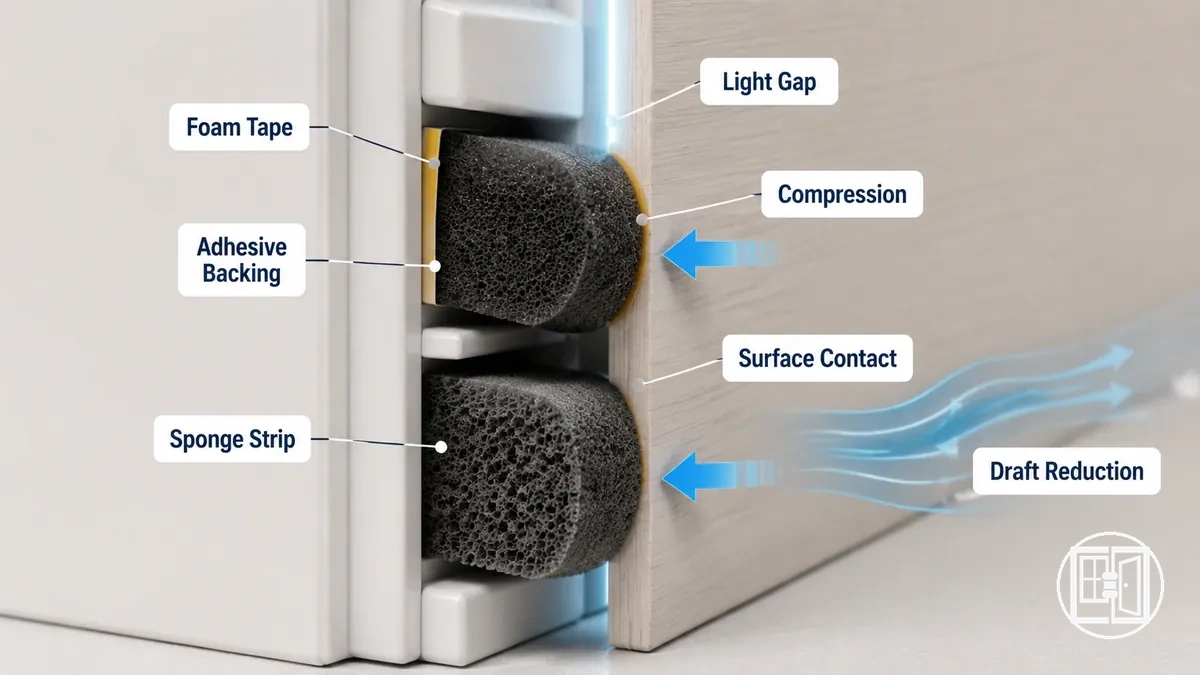

Schaumstoffband und Schwammdichtungsstreifen

Schaumstoffband und Schwammdichtungsstreifen sind komprimierbare Dichtungstypen für Bedingungen mit leichten und mäßigen Spalten an Fenstern und Türen, bei denen weiche Verformung die Zugluftreduzierung unterstützt.

Schaumstoffband wirkt durch seine Schaumstruktur als komprimierbare Dichtung, wobei Dicke und Materialdichte beeinflussen, wie es auf Oberflächenkontakt reagiert. Ein Schwammdichtungsstreifen verhält sich ähnlich, kann aber je nach Struktur mehr Variation in der Kompression zeigen, was beeinflusst, wie gleichmäßig er kleine Unebenheiten in einem Rahmenspalt füllt. In beiden Fällen bestimmt der Kleberücken, wie gut der Streifen auf der Oberfläche haftet, und die Leistung kann mit der Oberflächenkontaktqualität, Staubbelastung oder ungleichmäßigen Haftungsbedingungen variieren.

In einem schmalen Fenster- oder Türspalt kann ein Schaumstoffstreifen oder Schwammstreifen eine kontrollierte weiche Abdichtung bieten, wenn starre Profile nicht richtig am Rahmen ausgerichtet werden können. In solchen Fällen hilft die Kompression, Zugluft zu reduzieren, das Ergebnis hängt jedoch weiterhin davon ab, wie stabil der Kontaktdruck über wiederholte Öffnungs- und Schließzyklen bleibt.

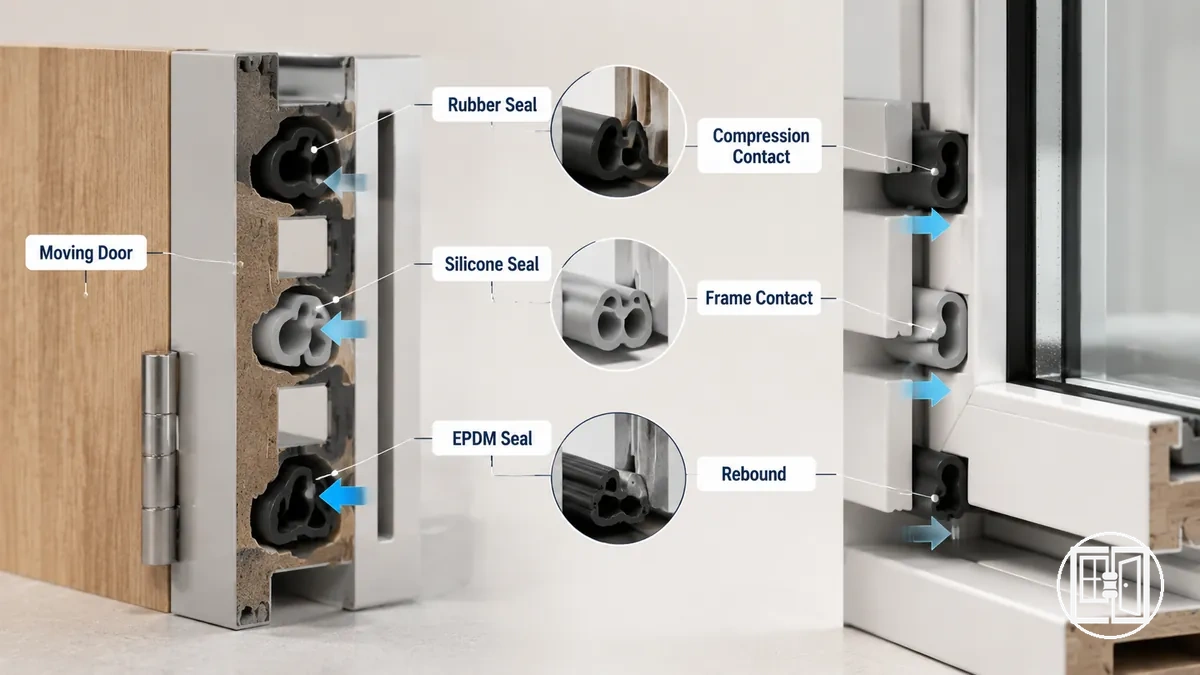

Gummi-, Silikon- und EPDM-Kompressionsdichtungen

Gummidichtung, Silikondichtung und EPDM sind Kompressionsdichtungstypen, die ein flexibles Profil um Fenster und Türen bilden. Diese Materialien erzeugen eine Abdichtung durch Kontaktdruck gegen einen Rahmen bei Anwendungen mit beweglichen Türen und beweglichen Fenstern.

Die Dichtwirkung hängt von Rückfederung, Profilform und Kontaktdruck ab, wenn die Tür oder das Fenster gegen den Rahmen schließt. Gummidichtungsmaterialien komprimieren sich typischerweise unter Druck und nehmen ihre Form nach der Bewegung wieder an, während Silikondichtungsvarianten ihre Flexibilität unter wiederholten Kontaktzyklen beibehalten können. EPDM verhält sich als witterungsbeständiges Kompressionsprofil, bei dem ein stabiler Rahmenkontakt unter wechselnden Bewegungsbedingungen aufrechterhalten wird.

Diese Kompressionsdichtungen werden oft mit Schaumstoffband oder Schwammstreifen verwechselt, beruhen jedoch mehr auf strukturierter Rückfederung und kontrolliertem Kontaktdruck als auf weicher offener Kompression, was ihr Verhalten in beweglichen Rahmensystemen ändert. Für tiefergehende Materialunterschiede zwischen Dichtungsfamilien siehe den Materialvergleich.

V-Profil und Spannungsdichtungsprofile

V-Profil und Spannungsdichtungsprofile sind gefaltete Profilelemente, die Federspannung nutzen, um kleine bewegliche Spalte in Türen und Fenstern zu schließen. Die V-Form biegt sich nach außen in einem Platzierungskanal, wodurch ein kontrollierter Kontakt entlang eines Flügels oder einer Zarge während der Bewegung ermöglicht wird.

Diese Spannungsdichtungsprofile hängen von einer genauen Ausrichtung innerhalb des Platzierungskanals entlang des Flügels und der Zarge ab, um eine gleichmäßige Abdichtung in einem kleinen beweglichen Spalt aufrechtzuerhalten. Die Leistung wird dadurch beeinflusst, wie gut das gefaltete Profil mit der Kanaltiefe übereinstimmt und wie gleichmäßig die Federspannung während der Bewegung über die Fuge aufrechterhalten wird. Wenn die Ausrichtung nicht stimmt, kann selbst ein korrektes V-Profil die Dichtwirkung verringern, da der Kontaktdruck entlang der Kante des Rahmens ungleichmäßig wird.

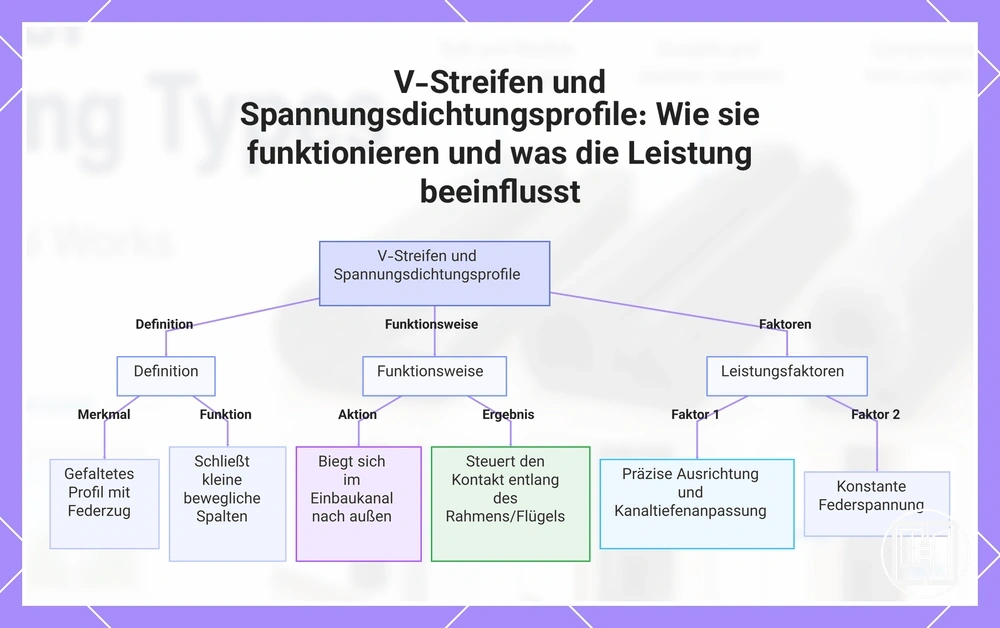

Dieses Diagramm erklärt die Definition, den Funktionsmechanismus und die kritischen Leistungsfaktoren von V-Streifen und Spannungsdichtungsprofilen, die in Türen und Fenstern verwendet werden.

Rohr-, Balg- und Kerf-in-Profile

Rohrdichtung, Balgdichtung und Kerf-in-Profil sind geformte Dichtungstypen, die entlang einer definierten Kontaktbahn komprimieren, um bewegungsbedingte Spalte an Türen und Fenstern zu kontrollieren. Diese Profile unterscheiden sich darin, wie ihre Form mit einer Rahmennut und dem Schließdruck interagiert, anstatt nur auf Oberflächenkontakt zu beruhen.

Rohrdichtung verwendet ein Hohlprofil, das bei zunehmendem Schließdruck entlang der Kontaktbahn nach innen komprimiert, während Balgdichtung eine abgerundete Form verwendet, die sich allmählich verformt, um die Dichtzone gegen den Rahmenanschlag zu füllen. Das Kerf-in-Profil ist eine eingesetzte Dichtung, die in einer Rahmennut sitzt, wobei Kompressionstiefe und Nutenbeschaffenheit beeinflussen, wie gleichmäßig die Dichtung der Kontaktbahn während der Bewegung folgt. Jedes Profil verhält sich unterschiedlich in Abhängigkeit davon, wie die Rahmennut geformt ist und wie der Schließdruck verteilt wird.

Diese Profile finden sich häufig an Türen oder Fenstern mit vorhandenen Rahmennuten oder vorhersagbarem Schließdruck, aber die Eignung kann variieren, wenn Nuttiefe oder Ausrichtung nicht mit dem eingesetzten oder geformten Dichtungsdesign übereinstimmen.

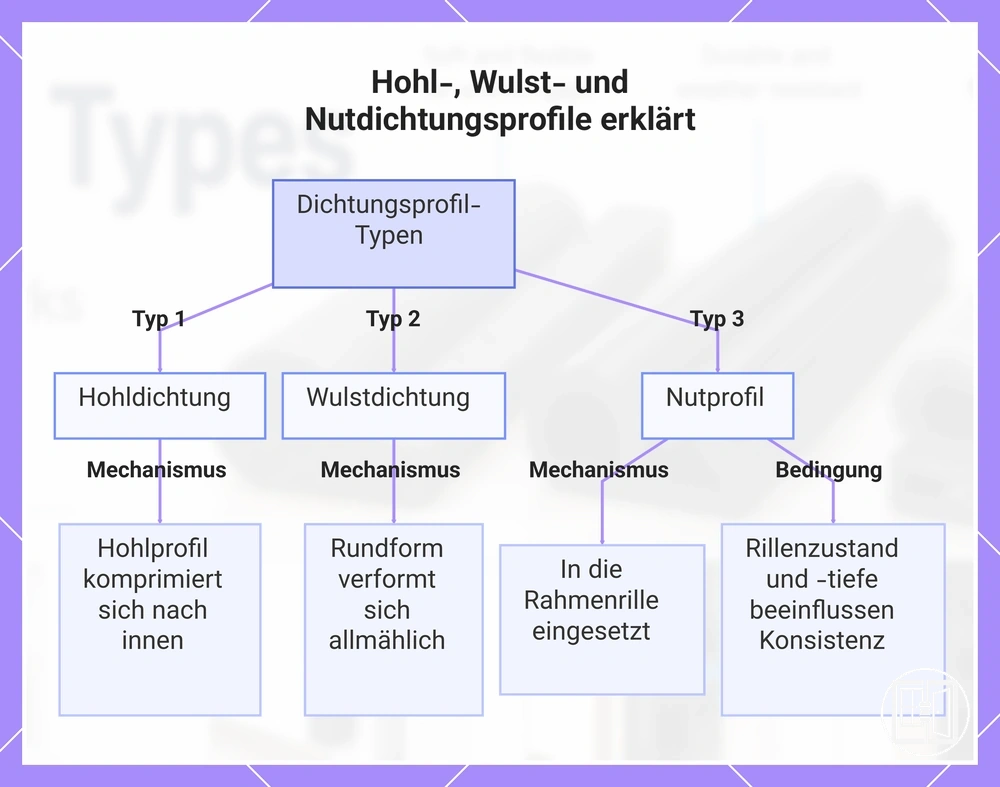

Diese Grafik zeigt die drei Haupttypen von geformten Dichtungsprofilen—Hohl-, Wulst- und Nutprofile—und ihre wichtigsten Verhaltenseigenschaften basierend auf Form, Nutinteraktion und Schließdruck.

Selbstklebende Dichtungsbänder

Selbstklebende Dichtungsbänder sind eine Befestigungsform von Dichtungen, die durch den Kleberücken und nicht durch das Dichtungsmaterial selbst definiert wird. Das Klebeband verwendet eine druckempfindliche Haftschicht, um Schaumstoff, Gummi oder andere Streifentypen ohne mechanische Befestigungsmethoden auf einer Rahmenoberfläche zu befestigen. Seine Funktion wird durch das Haftverhalten und nicht allein durch die Form des Dichtungsmaterials bestimmt.

Die Eignung hängt vom Zustand des Kleberückens, der Sauberkeit der Oberfläche, der Kompressionsdicke und den Umgebungsbedingungen am Rahmen ab. Eine saubere und stabile Oberfläche kann das Haftungsrisiko verringern, während Staub, Feuchtigkeit oder ungleichmäßige Beschichtungen die Eignung und die langfristige Haftstabilität beeinträchtigen können. Die Kompressionsdicke muss ebenfalls zum Spalt passen, da eine falsche Passung den gleichmäßigen Oberflächenkontakt und die Dichtungskontinuität beeinträchtigen kann.

Selbstklebende Dichtungen hängen sowohl von der Dichtungsform als auch vom Oberflächenzustand ab und lassen sich anhand folgender Kriterien bewerten:

• Sauberkeit und Stabilität der Oberfläche im Anwendungsbereich
• Kompressionsdicke im Verhältnis zur Spaltgröße
• Umgebungsbedingungen wie Feuchtigkeit oder Temperaturschwankungen
• Bewegungsausmaß oder wiederholtes Öffnen im Kontaktbereich
• Zustand vorhandener Farbe oder Beschichtung am Rahmen

Das Klebeformat ist eine Befestigungsmethode und kann bei Schaumstoff, Gummi und anderen Dichtungstypen vorkommen, anstatt eine eigenständige Materialkategorie zu sein.

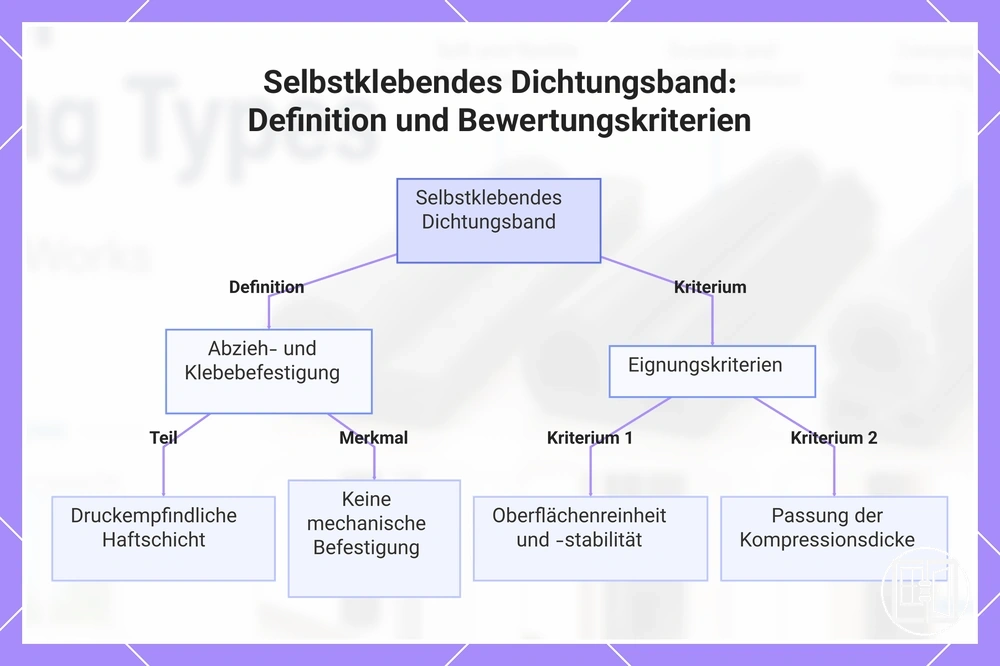

Dieses Diagramm erläutert die Definition von selbstklebendem Dichtungsband und die wichtigsten Kriterien zur Beurteilung seiner Eignung.

Magnetische Türdichtungsstreifen

Der magnetische Türdichtungsstreifen ist ein Dichtungstyp, der auf magnetischem Kontakt und nicht auf Kompression oder Klebebefestigung beruht. Der magnetische Kontakt entsteht, wenn eine kompatible Aufnahmefläche, wie eine Stahltür oder ein Metallrahmen, sich mit dem Streifen ausrichtet, sodass die Schließfläche einen durchgehenden Kantenkontakt aufrechterhalten kann. Die Dichtwirkung hängt von einer stabilen Ausrichtung und einer geeigneten Aufnahmefläche ab, während eine Unverträglichkeit auftreten kann, wenn das Türmaterial keinen magnetischen Zug unterstützt.

Magnetische Türdichtungsstreifen hängen von der Beziehung zwischen dem Magnetstreifen, der Aufnahmefläche und der Schließfläche ab, wobei die Ausrichtung bestimmt, ob sich ein durchgehender Dichtungspfad bilden kann. Bei Stahltüranwendungen kann der magnetische Kontakt eine gleichmäßige Kantenabdichtung unterstützen, wenn die Positionierung korrekt ist, aber nichtmetallische Rahmen oder schlecht ausgerichtete Oberflächen können die Dichtleistung aufgrund schwacher oder fehlender Anziehung verringern. In solchen Fällen kann das System keinen stabilen Kontakt aufrechterhalten, da die magnetische Kraft nicht durch die Materialgrenzfläche unterstützt wird.

Magnetischer Kontakt unterscheidet sich von Kompressionsdichtungen, da er nicht auf Materialverformung unter Druck beruht, sondern auf der Anziehung zwischen kompatiblen Oberflächen, um das Schließverhalten aufrechtzuerhalten.

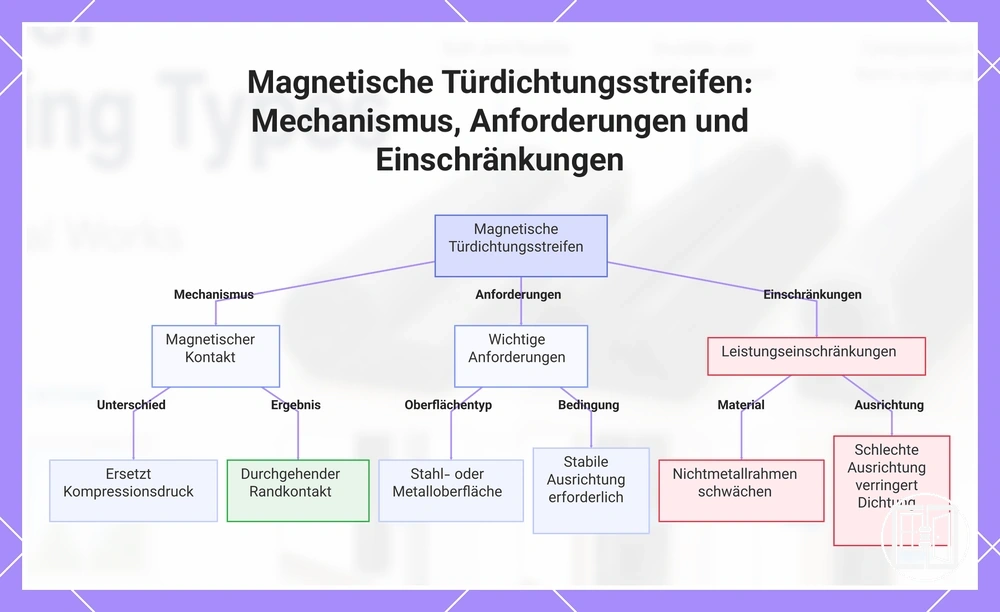

Dieses Diagramm erklärt, wie magnetische Türdichtungsstreifen funktionieren, was sie für eine ordnungsgemäße Abdichtung benötigen und welche Einschränkungen ihre Leistung beeinträchtigen.

Filz-, Faser-, Vinyl- und Metallstreifen-Optionen

Filzstreifen, Faserdichtung, Vinylstreifen und Metallstreifen sind sekundäre Dichtungsoptionen, die in spezifischen Rahmen- und Flügelkontexten verwendet werden, in denen kontrollierte Bewegung oder leichte Abdichtung erforderlich sind. Diese Optionen werden hauptsächlich durch Textur, Steifigkeit und Bewegungstoleranz definiert, nicht durch Kompressionsdichtleistung, und sie unterstützen typischerweise Gleitbewegungen oder Führungskontakt innerhalb von Rahmensystemen.

Diese Optionen unterscheiden sich darin, wie Textur, Steifigkeit, Bewegungstoleranz und Platzierung ihre Verwendung in Flügelnuten oder kantenbasierten Bewegungssystemen beeinflussen:

• Filzstreifen: Eine Option mit weicher Textur, geringer Steifigkeit und begrenzter Bewegungstoleranz, typischerweise für leichten Kontakt und Staubreduzierung in Niederdruck-Rahmenspalten mit minimaler Gleitbewegung verwendet.
• Faserdichtung: Eine faserige Dichtung, die in Flügelkanalanwendungen verwendet wird, mit mäßiger Bewegungstoleranz, die kontrollierte Gleitbewegung unterstützt und gleichzeitig Luft- und Staubübertragung reduziert.
• Vinylstreifen: Eine halbstarre Option mit höherer Steifigkeit als Filz oder Faser, verwendet für Rahmenkontaktbereiche, in denen Passstabilität und mäßige Bewegungstoleranz erforderlich sind.
• Metallstreifen: Ein starrer Streifen mit struktureller Steifigkeit und begrenzter Flexibilität, verwendet in Kanten- oder Rahmenbedingungen, in denen definierte Bewegungstoleranz und Haltbarkeit relevanter sind als weiche Abdichtung.

In Gleitbewegungssystemen wie Flügelkanalfenstern werden Faser- und Filzstreifen häufiger verwendet, um geführte Bewegung zu unterstützen, während Vinyl- und Metallstreifen dort eingesetzt werden, wo festerer Kantenkontakt oder strukturelle Ausrichtung erforderlich sind.

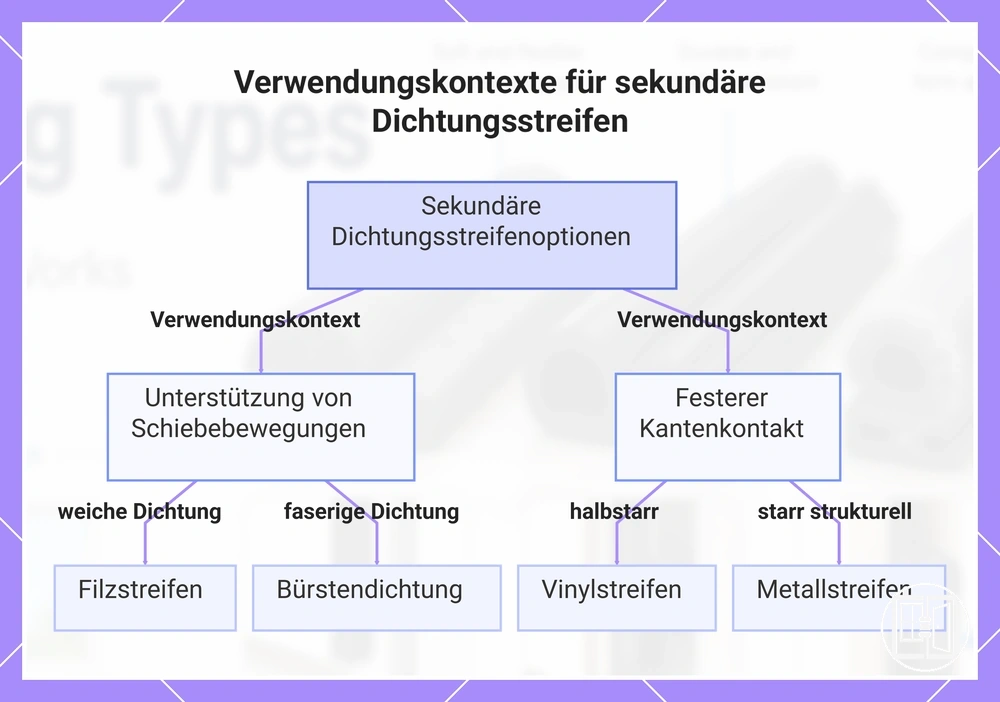

Dieses Diagramm kategorisiert sekundäre Dichtungsstreifenoptionen nach ihrem primären Verwendungskontext in Rahmen- und Flügelsystemen.

Wie jeder Dichtungstyp Zugluft und Luftbewegung blockiert

Der Dichtungsmechanismus blockiert Zugluft und Luftbewegung, indem er einen Kontakt über eine Spaltbedingung zwischen beweglichen und festen Rahmenoberflächen aufrechterhält. Diese Dichtwirkung hängt davon ab, wie Kompression, Spannung oder magnetischer Verschluss den Kontakt unter einer gegebenen Rahmenbedingung aufrechterhalten, und nicht allein vom Namen der Dichtung.

Die Zugluftkontrolle hängt davon ab, wie jeder Dichtungsmechanismus den Kontakt durch Kompression, Spannung oder magnetischen Verschluss unter einer bestimmten Spaltbedingung und Rahmenbedingung aufrechterhält. Das Zusammenspiel zwischen Kontaktmethode und Oberflächenausrichtung bestimmt, wie Luftbewegung in der praktischen Anwendung reduziert wird. Eine strukturierte Aufschlüsselung dieser Mechanismen ist unten zur Verdeutlichung dargestellt. Sie können dies auch mit der Übersicht Dichtungen vergleichen, um den Kontext zu verstehen, wie Dichtungssysteme kategorisiert werden.

Mechanismus	Dichtungstypen, die ihn verwenden	Spaltbedingung	Was zum Versagen führen kann
Kompression	Schaumstoff-, Gummi-, Rohr-, Balgdichtungen	Feste Rahmenspaltbereiche mit Schließdruck	Unzureichender Kontakt oder ungleichmäßige Rahmenbedingung, die die Dichtwirkung verringert
Spannung	V-Profil, Faserdichtung in Kanälen	Gleitbewegung entlang von Flügelkanalspalten	Fehlausrichtung oder unterbrochene Gleitbewegung, die die Kontaktkontinuität beeinträchtigt
Magnetischer Verschluss	Magnetische Dichtungsstreifen	Spalte mit kompatibler Aufnahmefläche und Kontakt	Nicht kompatible Aufnahmefläche oder schlechte Ausrichtung, die den Kontakt verringert

Eine Diskrepanz zwischen Dichtungsmechanismus und Spaltbedingung kann die Wirksamkeit der Zugluftkontrolle verringern. Beispielsweise kann die Verwendung einer spannungsbasierten Dichtung in einer nicht gleitenden Rahmenbedingung den Kontakt unterbrechen, sodass Luftbewegung bestehen bleibt. In solchen Fällen hängt die Leistung von der korrekten Abstimmung zwischen Kompression, Spannung oder magnetischem Verschluss und der tatsächlichen Rahmenbedingung ab, nicht vom Dichtungstyp allein.

Kompression gegen den Rahmen

Kompression gegen den Rahmen bezeichnet einen Dichtungsmechanismus, bei dem die Dichtung zwischen dem beweglichen Teil und dem Rahmen zusammengedrückt wird, wodurch ein kontrollierter Kontakt unter einem bestimmten Druckniveau entsteht, der die Luftbewegung reduziert. Dies beschreibt, wie Kompression durch direkten Kontakt und nicht durch Gleitausrichtung wirkt, wobei die Leistung von der Spalttiefe und davon abhängt, wie gleichmäßig die Dichtung im Rahmen sitzt.

Das Druckniveau steuert, wie stark die Kompression zwischen dem beweglichen Teil und dem Rahmen wirkt, und beeinflusst die Kontaktkontinuität entlang der Dichtungskante. Die Rückfederung beeinflusst, wie schnell und gleichmäßig das Material nach dem Schließen zurückkehrt, insbesondere bei unterschiedlichen Spalttiefenbedingungen im Rahmen. Der Schließwiderstand kann zunehmen, wenn die Kompression ungleichmäßig ist oder wenn der Rahmenzustand eine unregelmäßige Druckverteilung verursacht. Überkompression kann die Funktion des beweglichen Teils beeinträchtigen und die Nutzungsdauer der Dichtung je nach Rahmenzustand verkürzen.

Federzug über einen Spalt

Federzug über einen Spalt bezeichnet einen Dichtungsmechanismus, bei dem ein flexibles Profil Federkraft nach außen ausübt, um den Kontakt in einem schmalen beweglichen Spalt zwischen dem beweglichen Teil und dem Rahmen aufrechtzuerhalten. Dieser Federzug erzeugt Druck ohne vollständige Kompression, sodass sich die Dichtung an die Bewegung anpassen kann, während sie mit der Rahmenoberfläche in Eingriff bleibt.

Die Spaltbreite beeinflusst, wie effektiv der Federzug den Kontakt aufrechterhält, da das flexible Profil innerhalb eines schmalen beweglichen Spalts bleiben muss, um die Dichtungszuverlässigkeit zu gewährleisten. Die Ausrichtung zwischen Rahmen und bewegtem Teil wirkt sich darauf aus, wie gleichmäßig die Federkraft entlang der Bewegungsbahn verteilt wird, was eine stabile Kontaktkontinuität während der Bewegung unterstützt. Die Dichtungszuverlässigkeit kann abnehmen, wenn die Bewegungsbahn falsch ausgerichtet ist oder die Spaltbreite den vorgesehenen Spannungsbereich überschreitet. Im Gegensatz zur weichen Schaumkompression beruht der Federzug auf Außendruck und nicht auf vollständigem Materialzusammendrücken, was das Verhalten der Dichtung unter Rahmenbedingungen verändert.

Magnetischer Kontakt an Stahltüren

Magnetischer Kontakt an Stahltüren bezeichnet einen Dichtungsmechanismus, bei dem ein magnetischer Kontakt zwischen einem flexiblen Dichtungselement und einer kompatiblen Metalloberfläche über einen Aufnahmestreifen entsteht. Dieser magnetische Kontakt beruht auf der Anziehung zur Stahltür oder zum Aufnahmestreifen und nicht auf Kompression zwischen Rahmenoberflächen, wodurch eine kontrollierte Schließinteraktion entlang der Dichtungslinie entsteht.

Die Ausrichtung zwischen der Stahltür und dem Aufnahmestreifen bestimmt, wie gleichmäßig der magnetische Kontakt entlang der Schließkontaktbahn verteilt wird. Die Magnetstärke beeinflusst direkt die Dichtungskontinuität, da eine stärkere Anziehung einen stabileren Kontakt entlang der kompatiblen Metalloberfläche bei wiederholter Bewegung aufrechterhalten kann. Bei korrekter Ausrichtung unterstützt der Aufnahmestreifen einen durchgehenden Schließkontakt, aber eine verringerte Magnetstärke kann die Dichtungskontinuität im Laufe der Zeit unterbrechen. In Fällen, in denen sich Farbschichten auf der kompatiblen Metalloberfläche aufbauen oder Fehlausrichtung und nicht kompatible Oberflächenbedingungen auftreten, kann der magnetische Kontakt schwächer werden und die Dichtungszuverlässigkeit aufgrund inkonsistenter Anziehungspunkte verringern.

Wo verschiedene Dichtungstypen üblicherweise passen

Die Einbauposition einer Dichtung hängt von Ort, Bewegungsart und Spaltverhalten ab, nicht von einer universellen Platzierungsregel. Türrahmen- und Fensterrahmenbedingungen stellen unterschiedliche Dichtungsanforderungen, sodass sich die Dichtungsform danach ändert, wie sich jeder Einbaupunkt bewegt und wie sich der Spalt beim Schließen oder Gleiten verhält.

Verschiedene Dichtungstypen passen zu unterschiedlichen Rahmenbereichen, da Bewegungsart und Spaltverhalten an einem Türrahmen und Fensterrahmen variieren. Die folgende Tabelle ordnet übliche Einbaupositionen ihrer typischen Dichtungsform und der wichtigsten Kompatibilitätsbedingung zu, um eine klarere Einordnung zu ermöglichen, wo jeder Typ üblicherweise passt.

Position	Bewegungsart	Wahrscheinliche Dichtungsform	Wichtiger Hinweis
Türrahmenumfang	Bewegung durch Schließdruck	Kompressionsbasierte Dichtungen	Gleichmäßigkeit des Spaltverhaltens beeinflusst die Kompatibilitätsbedingung
Bodenspalt / Türschwelle	Auftreffen + Kontaktschluss	Balg- oder Rohrformen	Unebene Schwelle kann die Dichtungskonsistenz verringern
Fensterflügelkanal	Gleitbewegung	Faser- oder Spannungsprofile	Ausrichtung im Kanal beeinflusst die Dichtungszuverlässigkeit
Allgemeiner Rahmenbereich	Leichte Bewegung oder fester Kontakt	Schaumstoff- oder Klebebandstreifen	Oberflächenzustand beeinflusst Haftung und Stabilität der Einbauposition

In vielen Fällen kann sich dieselbe Dichtungsform unterschiedlich verhalten, je nachdem, ob sie an einem Türrahmen oder Fensterrahmen verwendet wird, da Bewegungsart und Spaltverhalten nicht identisch sind. Diese Variation macht die Einbauposition wichtiger als die Annahme universeller Kompatibilität über alle Einbaupunkte hinweg. Aus diesem Grund verlassen sich Anwender häufig auf einen Auswahlleitfaden, wenn sie Kompatibilitätsbedingungen über verschiedene Dichtungsszenarien hinweg vergleichen.

Türumfänge, Bodenspalte und gefalzte Rahmen

Die Kompatibilität von Türumfang, Bodenspalt und gefalztem Rahmen hängt davon ab, wie der Spalt geformt ist, wie sich die Tür bewegt und ob eine Nut zur Aufnahme vorhanden ist. Die Dichtungstyp-Leistung variiert in diesen Bereichen, da die Abdichtung des Türumfangs auf Schließdruck beruht, Bodenspalte auf den Schwellenzustand und die Spaltrichtung reagieren und gefalzte Rahmen von der Verfügbarkeit einer Nut für ein stabiles eingesetztes Profil abhängen.

Die Passung im Türbereich variiert basierend auf Schließdruck, Spaltrichtung, Nutverfügbarkeit und Schwellenzustand, die zusammen die geeignete Dichtungsfamilie für jede Position bestimmen. Türumfang und Seitenzargenbereiche beruhen typischerweise auf Kompression durch Schließdruck, während Bodenspaltbereiche empfindlicher auf den Schwellenzustand reagieren, da sich Abstand und Spaltrichtung bei Bewegung ändern. Gefalzte Rahmen führen eine andere Einschränkung ein, bei der die Nutverfügbarkeit bestimmt, ob eine eingesetzte Dichtung eine stabile Ausrichtung im Kanal aufrechterhalten kann.

• Türumfang: Hängt vom Schließdruck entlang der Seiten- und Oberzargen ab, wo die Kompression über die Türkante hinweg gleichmäßig bleiben muss.
• Bodenspalt: Bestimmt durch Schwellenzustand und Spaltrichtung, wo Abstandsänderungen die Dichtungskontinuität beeinträchtigen und eine andere Dichtungsform als bei Umfangsbereichen erforderlich machen können.
• Gefalzter Rahmen: Definiert durch die Nutverfügbarkeit im Kanal des gefalzten Rahmens, wo eingesetzte Profile von der Kanalpassung und Ausrichtungsstabilität abhängen.

Ein wichtiges Entscheidungssignal ist, dass ein Bodenspalt oft eine andere Dichtungsform erfordert als eine Seiten- oder Oberzarge, da Schwellenzustand und Spaltrichtung ändern, wie der Kontakt beim Schließen aufrechterhalten wird, im Gegensatz zu Umfangsbereichen, wo der Schließdruck der dominierende Faktor ist.

Fensterflügel, Kanäle und bewegliche Fugen

Die Kompatibilität des Fensterflügels hängt davon ab, wie sich der Fensterflügel im Kanal bewegt und wie die bewegliche Fuge einen kontrollierten Kontakt durch verfügbaren Raum und Oberflächenbedingungen aufrechterhält. Das Verhalten des Fensterflügels wird durch Bewegungsbahn, Kanaltiefe und Flügelspiel bestimmt, die zusammen festlegen, wie sich das Dichtungsverhalten anpasst, ohne den normalen Betrieb einzuschränken. Die Dichtungsleistung muss Oberflächenkontakt mit kontinuierlicher Bewegung über den Fugenbereich hinweg ausbalancieren. :contentReference[oaicite:0]{index=0}

Die Rahmenbedingungen am Fenster hängen von Bewegungsbahn, Kanaltiefe, Flügelspiel und Oberflächenkontakt über die bewegliche Fuge ab. Ein tieferer Kanal kann ein stabileres Dichtungsverhalten unterstützen, während eine begrenzte Kanaltiefe einschränken kann, wie gleichmäßig der Kontakt aufrechterhalten wird. Das Flügelspiel beeinflusst direkt, wie frei sich das Fenster bewegt, sodass die Kompatibilität von der Balance zwischen Kontaktdruck und uneingeschränkter Bewegung abhängt. Die Oberflächenkontaktbedingungen beeinflussen, ob das Dichtungsverhalten bei wiederholten Bewegungszyklen stabil bleibt, besonders in engeren Kanalanordnungen. Ein wichtiger Hinweis ist, dass die Dichtung die normale Flügelbewegung erhalten muss, während sie dennoch Luftspalte über den Kanalbereich reduziert.

• Bewegungsrichtung: Bestimmt, wie der Fensterflügel im Kanal läuft, und beeinflusst die Kontaktkonsistenz.
• Kanalraum: Definiert den verfügbaren Platz für das Dichtungsverhalten und beeinflusst die Kompressions- oder Gleitleistung.
• Kontaktfläche: Steuert, wie gleichmäßig das Dichtungsverhalten mit der beweglichen Fuge übereinstimmt.
• Normalbetrieb: Muss ohne Einschränkung der Flügelbewegung bei wiederholter Nutzung geschmeidig bleiben.

Typunterschiede, die die Dichtungswahl beeinflussen

Die Wahl der Dichtung hängt von Unterschieden in Entscheidungsmerkmalen wie Spaltgröße, Kompressionsbereich, Oberflächenkontakt, Bewegungstoleranz und Haltbarkeitsbedingungen ab, nicht von einem einzigen universellen besten Typ. Jeder Typ verhält sich unter bestimmten Bedingungen unterschiedlich, sodass sich die Eignung danach ändert, wie diese Merkmale mit realen Installations- und Nutzungsumgebungen interagieren.

Typunterschiede sind wichtig, weil Spaltgröße, Oberflächenkontakt und Bewegungsverhalten ändern, wie sich die Dichtungsleistung in der Praxis entwickelt. Der folgende Vergleich ordnet wichtige Entscheidungsmerkmale, um zu zeigen, wie Kompromisse die Eignung prägen, anstatt ein festes oder universelles Ergebnis für alle Anwendungen zu implizieren.

Entscheidungsmerkmal	Was zu prüfen ist	Typverhalten	Was es beeinflusst
Spaltgröße	Breite und Gleichmäßigkeit der Öffnung	Verschiedene Dichtungsprofile reagieren auf unterschiedliche Spaltbereiche	Passstabilität und Dichtungseignung
Kompressionsbereich	Materialreaktion unter Schließdruck	Schaumstoff-, Gummi- und spannungsbasierte Typen verhalten sich unterschiedlich	Kontaktzuverlässigkeit und Dichtungskonsistenz
Oberflächenkontakt	Zustand und Ausrichtung der Kontaktfläche	Klebe- und kanalbasierte Systeme hängen von der Oberflächenqualität ab	Haftungsrisiko und Dichtungskontinuität
Bewegungstoleranz	Gleit- oder Wiederholungsbewegungsniveau	Kanalbasierte und Fasertypen handhaben Bewegung unterschiedlich	Verschleißrate und Betriebsgeschmeidigkeit
Haltbarkeitsbedingungen	Belastung durch Druckzyklen und Umwelteinflüsse	Struktur und Materialsteifigkeit beeinflussen das Langzeitverhalten	Wartungsbedarf und langfristige Eignung

Die Wahl der Dichtung lässt sich am besten durch den Vergleich von Entscheidungsmerkmalen verstehen, nicht durch die Auswahl eines einzelnen besten Typs. Für einen breiteren Kontext, wie das Materialverhalten diese Merkmale beeinflusst, siehe Materialvergleich. Dies hilft, strukturelle Unterschiede mit realen Leistungskompromissen bei verschiedenen Spaltbedingungen zu verbinden.

Für die praktische Entscheidungsfindung sollten diese Merkmale gemeinsam bewertet werden, nicht isoliert. Der Auswahlleitfaden zeigt, wie diese Kompromisse mit bestimmten Nutzungsszenarien und Einbaubedingungen übereinstimmen.

Spaltgröße und Kompressionsbereich

Spaltgröße und Kompressionsbereich bestimmen, ob ein Dichtungstyp eine bestimmte Öffnung richtig schließen kann, da die Dichtung ausreichend komprimiert werden muss, um die gemessene Breite zu füllen, ohne übermäßigen Schließwiderstand beim Betrieb zu erzeugen. Das Passergebnis hängt davon ab, wie die Dichtungsdicke mit dem Kompressionsbereich übereinstimmt und wie das Material unter Betriebsdruck reagiert, was dies zu einer entscheidenden kriterienbasierten Entscheidung für die Dichtungswahl macht. :contentReference[oaicite:0]{index=0}

Die gemessene Breite definiert die tatsächliche Spaltgröße, während die Dichtungsdicke bestimmt, wie viel Material zur Verfügung steht, um diesen Raum unter Kompression zu füllen. Die Kompressionszugabe beschreibt, wie stark sich die Dichtung unter Betriebsdruck sicher verformen kann, was direkt beeinflusst, ob das Ergebnis ein geschmeidiges Schließen oder erhöhter Schließwiderstand ist. Wenn eine Dichtung im Verhältnis zur Spaltgröße überdimensioniert ist, kann der Schließwiderstand steigen und die normale Bewegung beeinträchtigen, während eine zu kleine Dichtung möglicherweise keinen Kontakt aufrechterhalten kann und Zugluft zulässt. Diese Kompromisse hängen davon ab, wie der Kompressionsbereich mit realen Installationsbedingungen interagiert, nicht von einer festen universellen Passung.

• Messen: Gemessene Breite mit der Spaltgröße abgleichen, bevor die Dichtungsdicke gewählt wird
• Abstimmen: Sicherstellen, dass die Dichtungsdicke mit dem verfügbaren Kompressionsbereich übereinstimmt
• Komprimieren: Kompressionszugabe unter erwartetem Betriebsdruck bestätigen
• Konzeptionell prüfen: Bewerten, ob Schließwiderstand oder Zugluftrisiko im Passergebnis wahrscheinlicher ist

Oberflächenkontakt und Klebeeignung

Oberflächenkontakt und Klebeeignung bestimmen, ob eine Dichtung zuverlässig haften oder einen gleichmäßigen Kontakt über eine Oberfläche aufrechterhalten kann, da klebe- oder kontaktabhängige Dichtungen eine stabile Oberfläche und einen gleichmäßigen Kontaktweg benötigen, um Dichtungszuverlässigkeit zu erreichen. Haftzuverlässigkeit und Dichtungszuverlässigkeit hängen davon ab, wie gut die Oberfläche unter realen Nutzungsbedingungen einen durchgehenden Kontakt unterstützt. :contentReference[oaicite:0]{index=0}

Die Sauberkeit beeinflusst, ob sich die Klebeeignung richtig entwickeln kann, da Staub oder Rückstände den Oberflächenkontakt unterbrechen und die Haftzuverlässigkeit verringern können. Die Textur beeinflusst, wie gleichmäßig die Dichtung auf der Oberfläche aufliegen kann, während die Ebenheit steuert, ob der Kontaktweg während der Nutzung durchgehend oder ungleichmäßig bleibt. Auch der Farbzustand spielt eine Rolle, da Beschichtungen die Haftung je nach ihrer Stabilität entweder unterstützen oder schwächen können, und Bewegung entlang des Kontaktwegs kann die langfristige Dichtungszuverlässigkeit weiter beeinträchtigen. In der Praxis ist die Klebeeignung ein Teil des umfassenderen Entscheidungsprozesses, nicht der einzige Faktor, der die gesamte Dichtungsauswahl definiert.

• Saubere Oberfläche: Stellt stabilen Oberflächenkontakt für die Haftzuverlässigkeit sicher
• Gleichmäßiger Kontaktweg: Unterstützt gleichmäßige Dichtungszuverlässigkeit über die Oberfläche
• Farbzustand: Beeinflusst, wie stabil Klebeverbindungen bleiben
• Bewegung: Kann die langfristige Kontaktstabilität je nach Nutzung verringern
• Belastung: Umgebungsbedingungen können die Klebeeignung im Laufe der Zeit beeinträchtigen

Haltbarkeit, Flexibilität und Bewegungstoleranz

Haltbarkeit, Flexibilität und Bewegungstoleranz bestimmen, wie ein Dichtungstyp bei wiederholter Nutzung abschneidet, wobei Haltbarkeit durch Verschleißbelastung geprägt wird und Flexibilität steuert, wie die Dichtung auf anhaltende Bewegung reagiert, nicht auf eine feste Lebensdauer. Die Bewegungstoleranz muss mit der wiederholten Nutzung übereinstimmen, damit die Dichtung den Kontakt aufrechterhalten kann, ohne den Wartungsdruck zu erhöhen oder den Erneuerungsdruck unter Belastung zu steigern. :contentReference[oaicite:0]{index=0}

Flexibilität beeinflusst, wie die Dichtung sich an Kompressions- und Entlastungszyklen anpasst, während das Rückfederungsverhalten bestimmt, wie gleichmäßig sie nach wiederholter Nutzung zurückkehrt. Verschleißbelastung und Bewegungsfrequenz beeinflussen direkt die Haltbarkeit, besonders unter Bedingungen, bei denen Kontakt häufig über Öffnungs- und Schließzyklen hinweg stattfindet. In Bereichen mit geringerer Bewegung kann der Wartungsdruck stabil bleiben, während Zonen mit höherer Aktivität die Auswirkung von Flexibilitätsgrenzen auf die Dichtungszuverlässigkeit im Laufe der Zeit verstärken.

Häufig genutzte Türen und Schiebefenster stellen höhere Anforderungen an die Bewegungstoleranz, da wiederholte Nutzung die Verschleißbelastung erhöht und den Erneuerungsdruck beschleunigen kann, wenn Flexibilität und Rückfederungsverhalten nicht auf das Bewegungsmuster abgestimmt sind. Spalte mit geringer Bewegung erfahren typischerweise eine geringere Belastung, wo die Haltbarkeit mehr durch Umwelteinflüsse als durch häufige mechanische Zyklen beeinflusst wird.

Kriterium	Was sich ändert	Warum es wichtig ist
Haltbarkeit	Verschleißbelastung und Bewegungsfrequenz	Beeinflusst den Wartungsdruck bei wiederholter Nutzung
Flexibilität	Rückfederungsverhalten während Kompressionszyklen	Steuert die Dichtungskonsistenz unter Bewegung
Bewegungstoleranz	Reaktion auf Bedingungen wiederholter Nutzung	Bestimmt die Eignung für Spalte mit hoher oder geringer Aktivität

Wann ein Dichtungstyp die falsche Wahl ist

Eine falsche Wahl bei einem Dichtungstyp tritt meist auf, wenn das Profil, der Spalt, die Oberfläche oder das Bewegungsmuster nicht mit der erforderlichen Bedingung übereinstimmt, was eine Fehlanpassungsbedingung erzeugt, die sich als Leistungseinschränkung oder inkonsistentes Dichtungsverhalten zeigt. In den meisten Fällen ist der Dichtungstyp ungeeignet, weil die grundlegenden Passungsvariablen nicht mit dem realen Installationskontext übereinstimmen.

Fehlanpassungssignale können nach ihrer Ursache geordnet werden, sodass sie als Entscheidungshinweis und nicht als isolierte Fehler interpretiert werden können. Diese Signale beziehen sich typischerweise auf Dichtungstyp, Profil, Spalt, Oberfläche oder Bewegungsmuster und zeigen an, wo die Auswahllogik möglicherweise nicht mit den tatsächlichen Nutzungsbedingungen übereinstimmt.

Fehlanpassungszeichen	Wahrscheinliche Ursache	Was als Nächstes zu prüfen ist
Verbleibende Zugluft	Profil- und Spaltfehlanpassung	Ausrichtung von Spaltgröße und Dichtungsprofil
Schließwiderstand	Überdimensioniertes Profil oder Fehlanpassung des Oberflächendrucks	Oberflächenkontakt und Kompressionsniveau
Ungleichmäßige Dichtungslinie	Bewegungsmuster oder Oberflächenunregelmäßigkeit	Bewegungsmuster und Installationsausrichtung
Lokaler Kontaktverlust	Oberflächen- oder Rahmenunregelmäßigkeit	Oberflächenzustand und Profilpassung

Diese Fehlanpassungsbedingungen sollten als Grenzindikatoren behandelt werden, dass der aktuelle Typ möglicherweise nicht mit der Auswahllogik übereinstimmt, und nicht als isoliert zu diagnostizierende Probleme. Wenn sie auftreten, weisen sie typischerweise auf eine breitere Bewertung von Profil, Spalt, Oberfläche und Bewegungsmuster hin, die eine strukturierte Auswahllogik wie den Auswahlleitfaden verwendet.
