Kompatibilitätsleitfaden für Spaltgrößen und Rahmen bei Fenster- und Türdichtungen

Die Kompatibilität von Fenster- und Türdichtungen hängt davon ab, wie eine Dichtungsleiste zu einem bestimmten Rahmenzustand passt, damit sie während der Nutzung eine wirksame Abdichtung aufrechterhalten kann. Sie wird dadurch bestimmt, wie Spaltgröße, Rahmentyp, Dichtungsprofil, Kompressionsbereich, Montagefläche, Kontaktpunkt und Passungstoleranz über die Rahmenstruktur hinweg zusammenwirken. Wenn diese Variablen übereinstimmen, kann die Dichtung über Bewegungszyklen hinweg einen stabilen Kontakt und eine kontrollierte Kompression aufrechterhalten.

Die gleiche Dichtungsleiste kann sich auf zwei Rahmen, die auf den ersten Blick ähnlich erscheinen, unterschiedlich verhalten. Ein Profil, das auf einem starren Rahmentyp fest sitzt, kann auf einer flexiblen oder unebenen Montagefläche möglicherweise den richtigen Kompressionsbereich nicht einhalten. In einigen Fällen kann der Kontaktpunkt von der vorgesehenen Dichtungslinie abweichen, was zu Spalten führt, selbst wenn das Dichtungsprofil optisch kompatibel erscheint. Diese Ergebnisse sind von den Umständen abhängig und hängen oft von kleinen Abweichungen bei Spaltgröße und Rahmenzustand ab.

Diese Seite bewertet die Kompatibilität von Dichtungen als strukturierten Entscheidungsprozess und nicht als feste Produktannahme. Sie erläutert, wie die Passungstoleranz durch physikalische Faktoren wie Kompressionsverhalten, Ausrichtung der Dichtungsfläche und Rahmengemetrie bestimmt wird. Der Schwerpunkt liegt darauf zu verstehen, wann eine Dichtung zuverlässig funktionieren kann und wann vor der Entscheidung zur Installation Anpassungen der Auswahlkriterien erforderlich sind.

Die Kompatibilität ist von allgemeineren Materialvergleichen und der Diagnose von Luftlecks zu unterscheiden, da es sich um unterschiedliche Bewertungsebenen handelt. Während die Materialwahl die Leistung beeinflussen kann, konzentriert sich die Kompatibilität speziell darauf, ob die Dichtung physisch zur Montagefläche des Rahmens passt und unter Nutzung einen wirksamen Kontakt aufrechterhält.

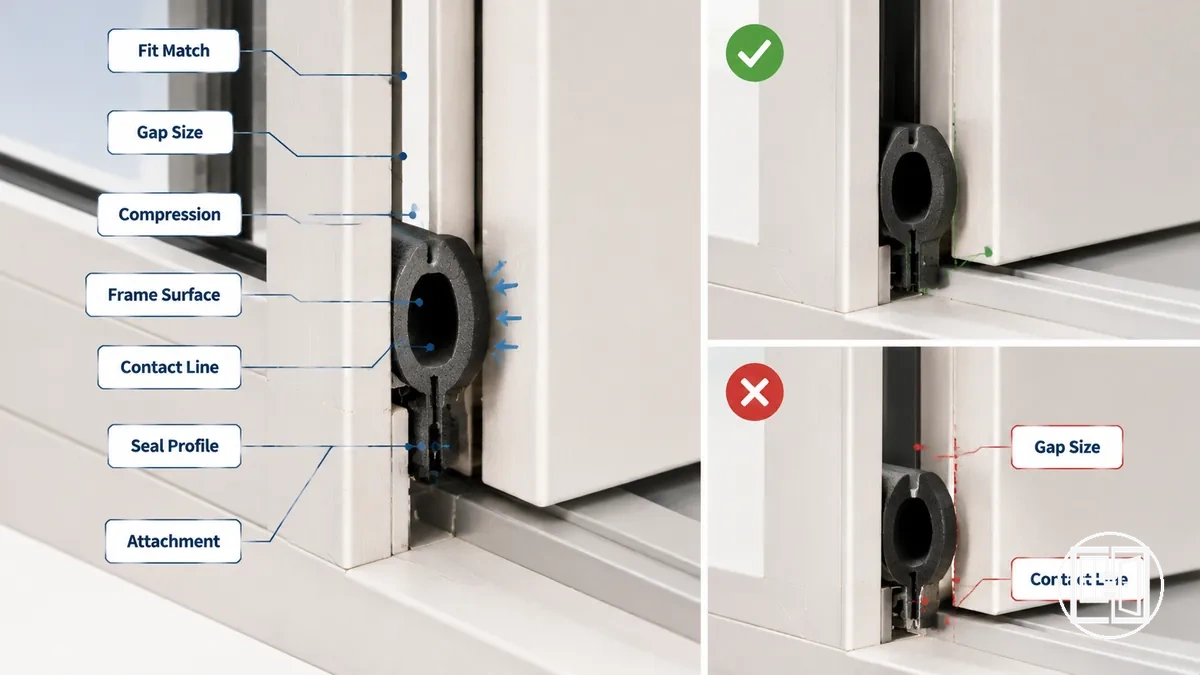

Was macht Dichtungen mit einem Tür- oder Fensterrahmen kompatibel

Die Kompatibilität von Dichtungen mit einem Tür- oder Fensterrahmen hängt davon ab, ob das Dichtungsprofil unter Druck und Bewegung stabilen Kontakt mit der Rahmenoberfläche halten kann. Es handelt sich um eine Passungsbeziehung, die dadurch geprägt wird, wie Spaltgröße, Kompressionsbereich, Befestigungsmethode und Ausrichtung der Kontaktlinie unter realen Bedingungen zusammenwirken. Wenn diese Elemente übereinstimmen, ist das Ergebnis eine kompatible Rahmenpassung und keine grenzwertige oder ungeeignete.

Die Kompatibilität wird dadurch bestimmt, wie die Dichtungsleiste gegen die Rahmenoberfläche drückt und während des Tür- oder Fensterbetriebs eine durchgehende Kontaktlinie aufrechterhält. Die Befestigungsmethode muss das Dichtungsprofil in Position halten und gleichzeitig eine kontrollierte Kompression ermöglichen, ohne die Verbindung zur Dichtungsfläche zu unterbrechen. Wenn Kompression, Kontakt und Befestigung im Gleichgewicht sind, kann das Ergebnis eine kompatible Passung sein, während ein Ungleichgewicht oft zu grenzwertigen oder ungeeigneten Ergebnissen führt.

Eine Dichtungsleiste kann der ursprünglichen Dichtung auch ähneln, aber dennoch in der tatsächlichen Leistung versagen, wenn die Kontaktlinie nicht richtig mit der Rahmenoberfläche ausgerichtet ist oder wenn die Kompression außerhalb des erforderlichen Bereichs liegt. Dies schafft eine Unterscheidung zwischen optischer Ähnlichkeit und funktionaler Kompatibilität unter realen Rahmenbedingungen.

Die Kompatibilität kann anhand einer kleinen Reihe physikalischer Bedingungen bewertet werden, die bestimmen, wie die Dichtung mit der Rahmenstruktur interagiert:

• Spaltgröße: bestimmt, ob das Dichtungsprofil effektiv erreichen und komprimieren kann
• Kompressionsbereich: steuert, wie die Dichtung auf Schließkraft reagiert
• Kontaktpunkt: definiert die Ausrichtung zur Rahmenoberfläche oder Dichtungslinie
• Befestigungsmethode: beeinflusst die Stabilität bei wiederholter Bewegung
• Rahmenzustand: beeinflusst die Gleichmäßigkeit der Auflagefläche und die Passungstoleranz

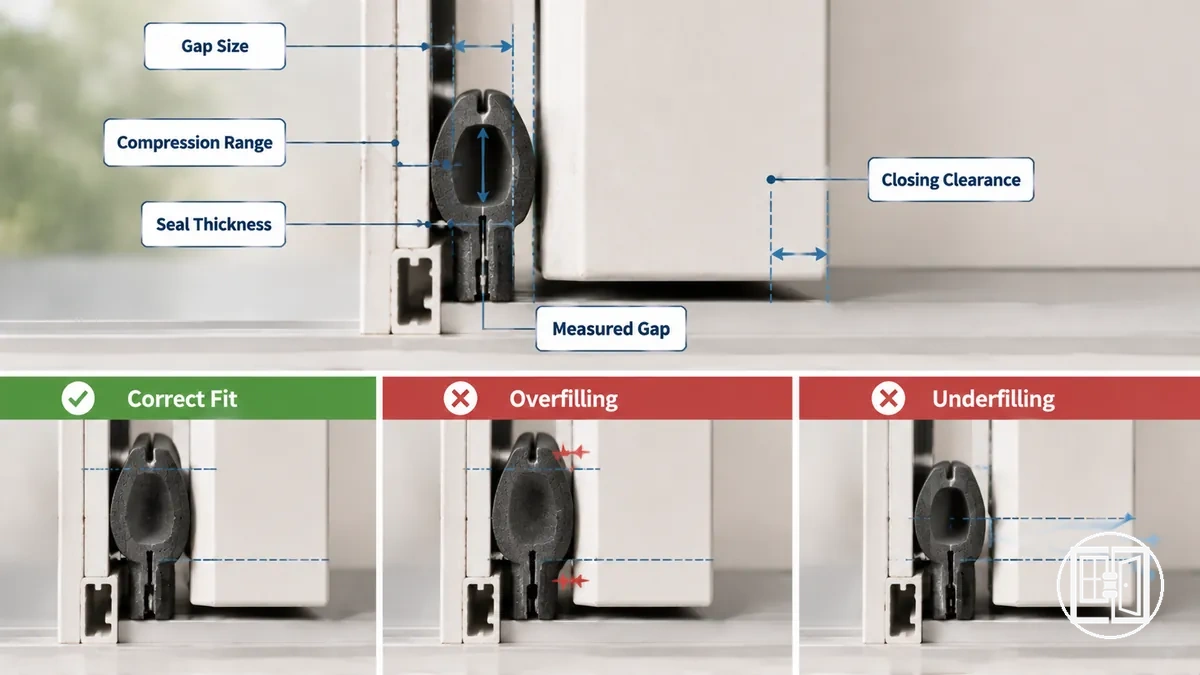

Spaltgröße und Kompressionsbereich für eine korrekte Dichtungspassung

Spaltgröße und Kompressionsbereich für eine korrekte Dichtungspassung müssen gemeinsam bewertet werden, da das Dichtungsergebnis davon abhängt, wie der gemessene Spalt in nutzbare Kompression umgesetzt wird. Die Beziehung bestimmt, ob die Dichtung den Schließspalt füllen kann, ohne die Rahmenöffnung zu über- oder zu unterfüllen. Dies schafft eine direkte Verbindung von Messung zu Entscheidung für die Auswahl geeigneter Dichtungsdicke und des Kompressionsverhaltens.

Die Spaltbedingungen über einen Tür- oder Fensterrahmen können zwischen Scharnierseite, Schließseite, Schwelle oder Flügelkanten variieren, und diese Variation beeinflusst direkt das Verhalten des Kompressionsbereichs. Ein ungleichmäßiger Spalt kann unterschiedliche Kompressionsspielräume entlang desselben Rahmens erfordern, während ein gleichmäßiger Spalt eine stabilere Dichtungsleistung ermöglicht. Zuvor komprimierte oder abgenutzte Dichtungen können die gemessenen Spaltwerte verfälschen, was die Größenentscheidungen basierend auf der tatsächlichen Rahmenbewegung ändert.

Nicht übereinstimmende Spaltgröße und Kompressionsbereich können zu Überfüllung oder Unterfüllung führen, wobei die Dichtung entweder am Rahmen klemmt oder keinen durchgehenden Kontakt aufrechterhält. Beide Zustände verringern die Dichtungswirksamkeit und zeigen an, dass die Dichtungsdicke oder die Kompressionskapazität nicht mit der Rahmenöffnung übereinstimmt. Die folgende Tabelle zeigt, wie verschiedene gemessene Spaltbedingungen in Passungsrisiken und Entscheidungshinweise übersetzt werden.

Gemessene Spaltbedingung	Kompressionsbedarf	Passungsrisiko	Entscheidungshinweis
Schmal	Niedriger Kompressionsspielraum	Unterfüllungsrisiko	Dünneres, flexibles Dichtungsprofil verwenden
Mäßig	Ausgeglichener Kompressionsbereich	Niedriges Passungsrisiko	Standard anpassbare Dichtung kann geeignet sein
Groß	Hohe Kompressionsanforderung	Überfüllungsrisiko	Profil mit höherer Expansionskapazität verwenden
Ungleichmäßig	Variabler Kompressionsbereich	Inkonsistenter Dichtungskontakt	Einstellbare oder anpassbare Dichtung erforderlich
Alte komprimierte Dichtung	Wiederhergestellter Kompressionsspielraum	Irreführende Spaltmessung	Nach Entfernen des alten Streifens neu messen

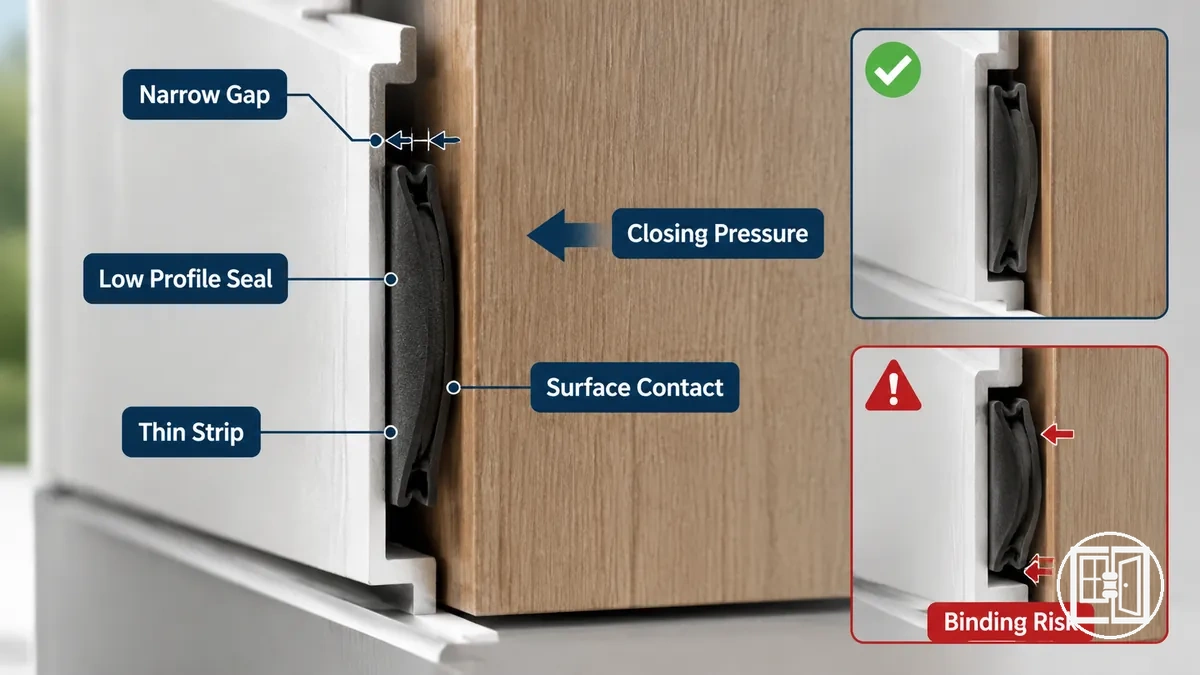

Schmale Spalten und flache Dichtungen

Schmale Spalten und flache Dichtungen erfordern in der Regel eine flache Dichtung, da der begrenzte Spalt ohne übermäßigen Schließdruck schließen muss, der zu einem Klemmen führen würde. Ein dünner Streifen wird verwendet, um einen kontrollierten Oberflächenkontakt aufrechtzuerhalten und gleichzeitig eine sanfte Bewegung von Tür oder Fenster zu ermöglichen, wobei das Klemmrisiko steigt, wenn das Profil für den schmalen Spalt zu hoch ist.

Schmale Spalten und flache Dichtungen können falsch eingeschätzt werden, wenn eine alte, plattgedrückte Dichtung an Ort und Stelle bleibt, da sie den sichtbaren Spalt verkleinert und die wahre Spaltmessung verfälscht. Nach der Entfernung können die tatsächlichen Anforderungen an den Oberflächenkontakt und der Schließdruck abweichen, was bedeutet, dass ein zu großer Streifen selbst dann noch ein Klemmen verursachen kann, wenn der Spalt zunächst begrenzt erscheint. In solchen Fällen hängt die Annahme oder Ablehnung eines dickeren Profils vom korrigierten Spalt ab und nicht von der plattgedrückten Ablesung.

• Schmaler Spalt: erfordert eine flache Dichtung mit geringer Kompressionshöhe
• Oberflächenkontakt: muss konsistent bleiben, ohne die Bewegung einzuschränken
• Schließdruck: sollte innerhalb der Grenzen für einen reibungslosen Betrieb bleiben, um Klemmen zu vermeiden
• Risiko bei zu großem Streifen: kann selbst dann stören, wenn der Spalt optisch eng erscheint

Große Spalten und Grenzen extra-dicker Dichtungen

Die Grenzen extra-dicker Dichtungen bei großen Spalten hängen davon ab, ob die Dichtung genügend Kompressionstiefe bieten kann, um die Öffnung zu füllen, ohne übermäßigen Schließdruck zu erzeugen. Eine extra-dicke Dichtung kann für einen großen Spalt geeignet sein, wenn Rückstellvermögen, Befestigungsstärke und Rahmenkontaktstabilität ausgeglichen bleiben, aber die Leistung kann mit Rahmenbewegung und Oberflächenbeschaffenheit variieren.

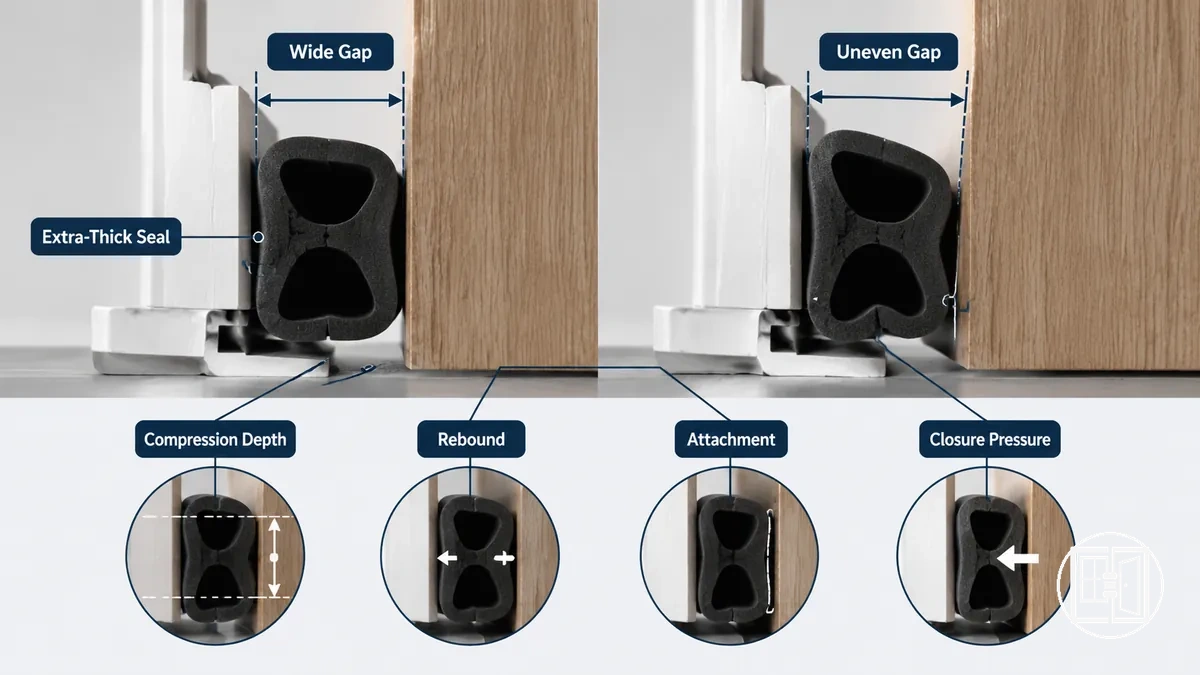

Ein großer gleichmäßiger Spalt kann es einem extra-dicken Streifen ermöglichen, gleichmäßiger zu funktionieren, da die Kompressionstiefe über den Rahmen relativ einheitlich ist. Ein großer ungleichmäßiger Spalt kann den Schließdruck und das Rückstellverhalten an verschiedenen Stellen ändern, was die Kontaktstabilität verringern und die Passungsvariabilität erhöhen kann, sodass ein einstellbarer Dichtungsansatz in manchen Fällen besser geeignet sein kann, anstatt sich nur auf die Dicke zu verlassen.

• Prüfen, ob die Kompressionstiefe dem gesamten großen Spalt entspricht, ohne den Schließvorgang einzuschränken.
• Rückstellverhalten überprüfen, um einen gleichmäßigen Rahmenkontakt nach dem Schließen sicherzustellen.
• Schließdruck bewerten, um eine schwergängige Tür- oder Fensterbewegung zu vermeiden.
• Befestigungsstärke unter wiederholter Bewegungsbelastung bestätigen.
• Ungleichmäßige Spaltvariation bewerten, bevor eine extra-dicke Dichtung ausgewählt wird.

Rahmenkanäle, Nuten und Montageflächen

Die Kompatibilität von Rahmenkanal, Nut und Montagefläche hängt davon ab, ob der Rahmen eine Eindrückdichtung, Klebedichtung oder Aufschraubdichtung aufnehmen kann, sodass die Befestigungsmethode unter Bewegung an Ort und Stelle und ausgerichtet bleibt. Die Kompatibilität wird zunächst dadurch bestimmt, ob der Rahmen eine Nut oder Rille zum Halten oder eine glatte Montagefläche bietet, die Haftung und Oberflächenkontakt ermöglicht.

Rahmenmerkmal	Kompatible Dichtungsbasis
Nut / Rille	Eindrückdichtung
Glatte lackierte Oberfläche	Klebedichtung
Anschlag-/Futterfläche	Aufschraubdichtung
Schwellenbereich	Aufschraub- oder Klebedichtung (variiert je nach Zustand)
Ungeeignete Oberfläche	Keine stabile Befestigungsmethode

Rahmenkanäle, Nuten, Rillen und Montageflächen bestimmen das Verhalten einer Dichtungsbasis nach dem Einsetzen. Eine Nut oder Rille kann eine Eindrückdichtung unterstützen, indem sie Halt in einem Aufnahmekanal bietet, während glatte Oberflächen und lackierte Futterbereiche häufiger mit Klebe- oder Aufschraubdichtungen ausgerichtet sind. Anschlag-, Flügel-, Futter- und Schwellenbereiche können die Ausrichtung jeweils unterschiedlich beeinflussen, abhängig von Verschleiß, Farbansammlungen und verfügbarer Kontaktbreite, was das Befestigungsrisiko erhöhen kann, wenn die Oberfläche uneinheitlich ist.

Befestigungskompatibilität und Materialvorzug können sich gegenseitig beeinflussen, bleiben aber separate Bewertungsebenen, da eine geeignete Montagefläche unter Bewegungsbedingungen nicht immer eine stabile Langzeitleistung gewährleistet. Diese Unterschiede werden in der Materialpassung weiter erläutert.

Rahmen mit Nut oder Rille für Eindrückdichtungen

Die Kompatibilität mit Nut oder Rille hängt davon ab, dass Dichtungsrücken, Haltesteg, Rillenbreite und Einsetztiefe der Eindrückdichtung aufeinander abgestimmt sind, damit die Dichtung sicher im Rahmen mit Nut sitzen kann, ohne sich zu lockern oder zu verschieben. Der Dichtungsrücken muss mit dem Rillenkanal ausgerichtet sein, während Balghöhe und Position der Kompressionsfläche bestimmen, ob die Eindrückdichtung einen stabilen Rahmenkontakt aufrechterhält, anstatt sich nur auf die optische Profilähnlichkeit zu verlassen.

Rahmen mit Nuten, die abgenutzt, überstrichen oder verformt sind, können die Halteleistung verringern, da Rillenbreite und -tiefe die stabile Einsetztiefe möglicherweise nicht mehr gewährleisten. Unter diesen Bedingungen kann die Eindrückdichtung selbst bei scheinbar kompatiblem Dichtungsrücken und Haltesteg lose oder ungleichmäßig sitzen, bedingt durch die verminderte Rillendefinition oder eine uneinheitliche Kanalform.

• Der Dichtungsrücken muss zur Rillenbreite der Nut passen, um einen sicheren Halt zu gewährleisten
• Die Einsetztiefe muss ein vollständiges Sitzen ohne teilweises Lösen ermöglichen
• Die Balghöhe muss an der Kompressionsfläche ausgerichtet sein, um einen stabilen Rahmenkontakt zu gewährleisten

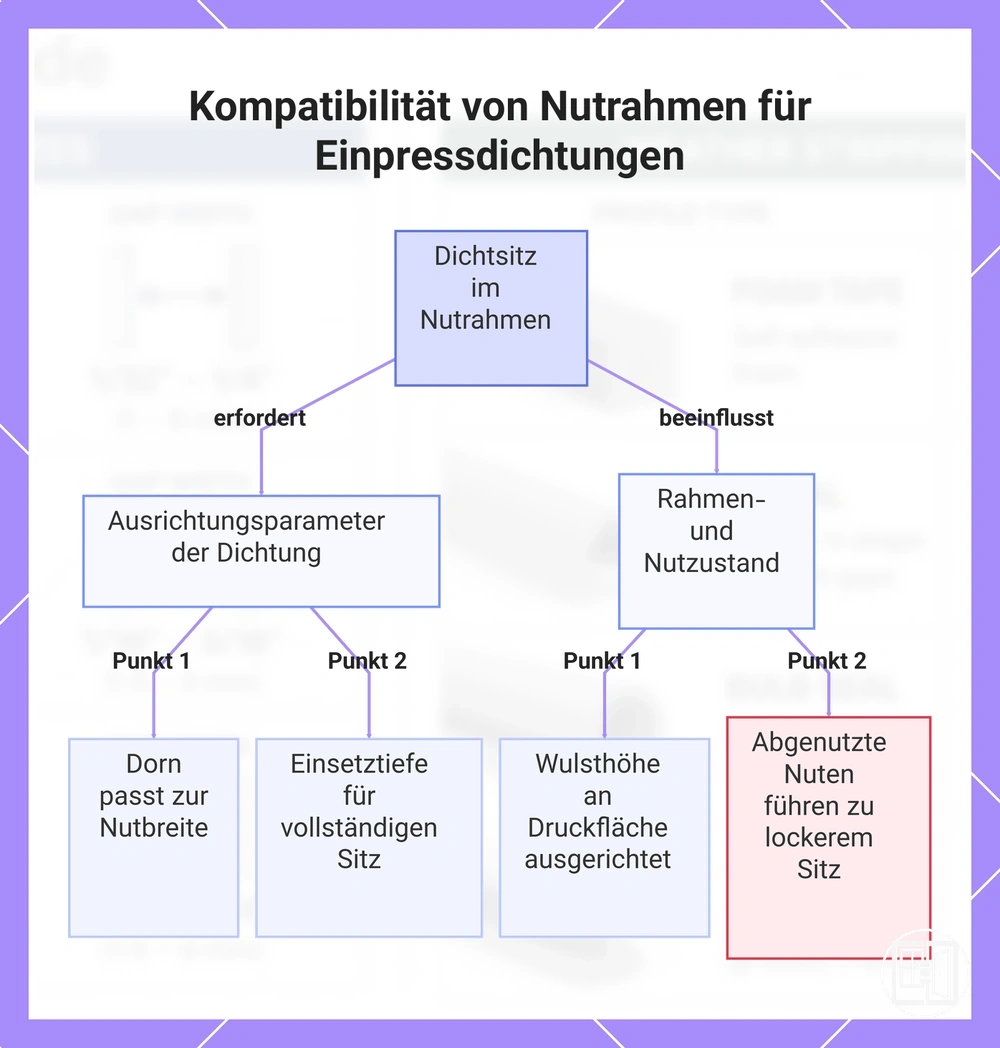

Diese Grafik zeigt die wichtigsten Kompatibilitätsfaktoren und Risiken für Einpressdichtungen in Nutrahmen, einschließlich Ausrichtungsanforderungen und Auswirkungen des Nutzustands.

Ebene Rahmenoberflächen für Klebe- oder Aufschraubdichtungen

Eine ebene Rahmenoberfläche kann eine Klebedichtung oder eine Aufschraubdichtung aufnehmen, wenn die Montagefläche ausreichende Breite, eine stabile Ausrichtung der Kontaktlinie und eine gleichbleibende Befestigungszuverlässigkeit bei normaler Bewegung bietet. Die ebene Rahmenoberfläche muss es der Klebedichtung oder Aufschraubdichtung ermöglichen, gleichmäßig aufzuliegen, damit die Kontaktlinie bei wiederholten Schließzyklen ausgerichtet bleibt.

Die Befestigungszuverlässigkeit hängt stark vom Oberflächenzustand, dem Lackzustand und dem Bewegungsweg des Rahmens ab. Selbst wenn eine ebene Rahmenoberfläche kompatibel erscheint, können ungleichmäßige Lackschichten, Staub oder flexible Rahmenabschnitte die Kontaktstabilität verringern und das Ablöserisiko im Laufe der Zeit erhöhen. In diesen Fällen führt die scheinbare Kompatibilität möglicherweise nicht zu einer stabilen Leistung nach der Nutzung.

Eignungsprüfliste

• Ebene Rahmenoberfläche hat ausreichende saubere Kontaktbreite
• Kontaktlinie ist gleichmäßig entlang des Dichtungswegs ausgerichtet
• Lackzustand ist stabil ohne ungleichmäßige Ansammlungen, die die Haftung beeinträchtigen
• Bewegungsweg erzeugt keine wiederholte Kantenbelastung oder Ablöserisiko

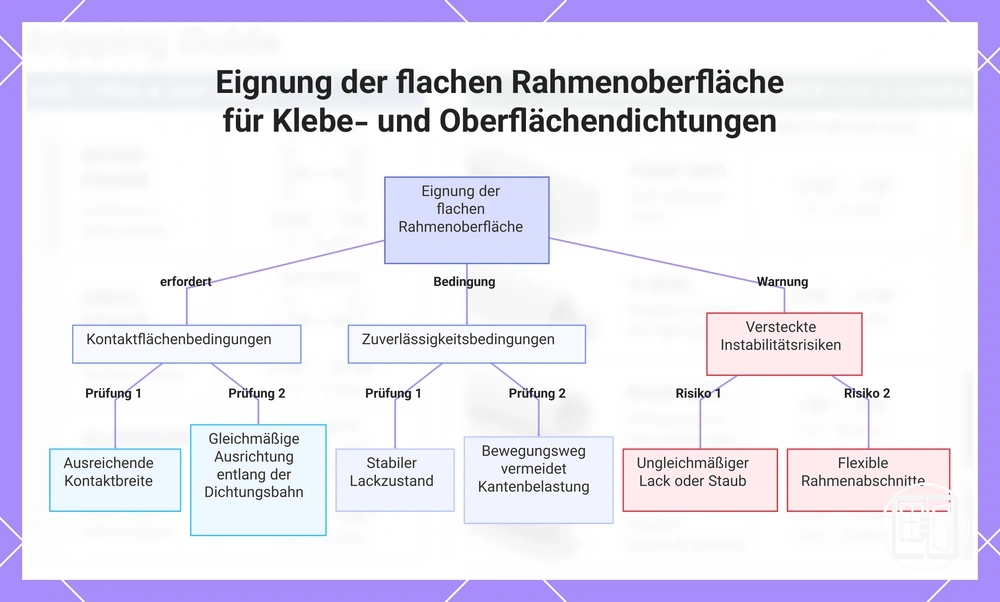

Dieses Diagramm zeigt die wichtigsten Anforderungen, kritischen Bedingungen und versteckten Risiken, um sicherzustellen, dass eine flache Rahmenoberfläche eine Klebe- oder Oberflächendichtung zuverlässig trägt.

Wie die Materialbeschaffenheit des Rahmens die Dichtungskompatibilität beeinflusst

Die Materialbeschaffenheit des Rahmens beeinflusst die Dichtungskompatibilität, da Nutenprofil, Oberflächenstabilität, Haftverhalten und Kompressionstoleranz variieren, selbst wenn die Spaltgröße ähnlich erscheint. Diese Faktoren bestimmen, wie eine Dichtung in verschiedenen Rahmenumgebungen ausgerichtet wird, hält und funktioniert.

Die Materialbeschaffenheit von uPVC-, Holz- und Metallrahmen führt zu unterschiedlichen Kompatibilitätseigenschaften. uPVC-Rahmen sind häufig auf ein definiertes Nutenprofil angewiesen, das eine geführte Abdichtung unterstützt, während Holzrahmen mehr von der Oberflächenstabilität und dem Lackzustand abhängen, was das Haftverhalten von Aufschraubdichtungen beeinflussen kann. Metallrahmen bieten in der Regel eine höhere Oberflächenhärte und gleichmäßigere Kontaktlinien, aber Korrosion oder ungleichmäßige Alterung können die Kompressionstoleranz verringern. Bei allen Rahmenmaterialien können Alter und Verschleiß die Nutenkontur oder die Oberflächenkonsistenz ändern und so das erwartete Passungsverhalten beeinflussen.

Die Materialbeschaffenheit des Rahmens sollte als Kompatibilitätsmodifikator und nicht als feste Regel betrachtet werden, da Nutenkonstruktion, Oberflächenstabilität und Bewegungsverhalten innerhalb jeder Materialkategorie variieren können. Diese Unterscheidung hilft, die Kompatibilitätslogik von breiteren Bewertungsthemen wie der Materialpassung abzugrenzen.

Materialbeschaffenheit des Rahmens	Kompatibilitätseffekt	Passungshinweis	Geeignete Dichtungsart
uPVC-Rahmen	Nutenprofil unterstützt geführte Abdichtung	Verschleiß oder flache Nuten können die Passgenauigkeit verringern	Eindrück- oder nutbasierte Dichtungen
Lackiertes Holz	Oberflächenstabilität beeinflusst Haftverhalten	Lackschichten und Bewegung können die Haftkonsistenz verringern	Aufschraubdichtungen
Unbehandeltes oder unebenes Holz	Variable Oberflächenstabilität und Kontaktausrichtung	Unregelmäßige Oberfläche kann die Befestigungszuverlässigkeit beeinträchtigen	Aufschraubdichtungen mit Vorsicht
Metallrahmen	Stabiler Oberflächenkontakt mit höherer Kompressionstoleranz	Korrosion oder ungleichmäßige Abschnitte können die Ausrichtung beeinträchtigen	Aufschraub- oder nutbasierte Dichtungen
Gealterter Rahmen (jedes Material)	Reduzierte Nutenkontur oder Oberflächenkonsistenz	Verschleiß und Verformung können das Passungsverhalten ändern	Zustandsabhängige Auswahl erforderlich

uPVC-Rahmen und Sitz der Ersatzdichtung

Die Kompatibilität von uPVC-Rahmen hängt von der Übereinstimmung von Nutenprofil, Dichtungsprofil und Kompressionsweg ab, da der Sitz der Ersatzdichtung in der Regel profilspezifisch ist und nicht auf optischer Ähnlichkeit basiert. Eine korrekte Einsitzpassung liegt vor, wenn die Ersatzdichtung mit der vorhandenen Nutenkontur übereinstimmt und während des Schließens korrekt auf den Flügeldruck reagiert.

Bei einem uPVC-Rahmen bestimmt das Nutenprofil, wie sicher die Ersatzdichtung sitzt, während das Dichtungsprofil festlegt, wie die Dichtung entlang des Schließwegs komprimiert wird. Der Flügeldruck beeinflusst, wie fest die Dichtung während des Betriebs gehalten wird und ob die Einsitzpassung stabil bleibt oder in ein Fehlpassungsrisiko übergeht. Ältere uPVC-Rahmen können auch Grenzfälle aufweisen, bei denen die ursprüngliche Dichtungsform plattgedrückt oder unklar ist, was die Identifizierung vom Nutenverhalten und Kompressionsverhalten abhängig macht und nicht vom Aussehen.

• Nutenprofil muss mit dem Profil der Ersatzdichtung übereinstimmen, um einen stabilen Sitz zu gewährleisten
• Dichtungsprofil muss dem Kompressionsweg unter Flügeldruck entsprechen
• ältere Dichtungsform kann für die direkte visuelle Identifizierung unzuverlässig sein

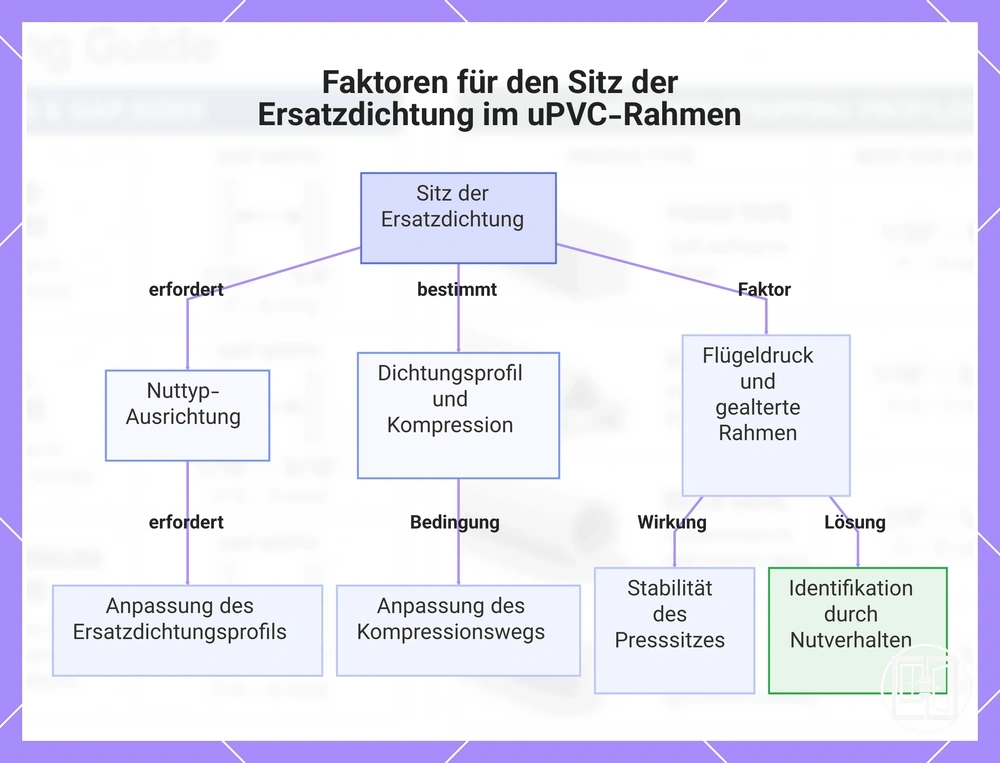

Dieses Diagramm zeigt die drei Hauptbedingungen, die den korrekten Presssitz einer Ersatzdichtung in einem uPVC-Rahmen bestimmen: Nuttyp-Ausrichtung, Dichtungsprofil-Kompressionsweg und der Einfluss von Flügeldruck sowie die Handhabung älterer Rahmen.

Holz- und Metallrahmen mit variablen Dichtungsflächen

Die Kompatibilität von Holz- und Metallrahmen hängt vom Oberflächenzustand, der Montagebreite und davon ab, wie die Dichtungsfläche mit der gewählten Dichtung ausgerichtet ist, da Lackschichten, Korrosion, Falztiefe und Anschlagposition den wirksamen Kontaktpunkt verändern können, selbst wenn die Oberfläche eben erscheint. Klebe-, Kompressions- oder Aufschraubdichtungen können jeweils unterschiedlich auf diese Bedingungen reagieren.

Bei einem Holzrahmen können Lackschichten und natürliche Bewegungen die Oberflächenstabilität verändern und beeinflussen, wie eine Aufschraubdichtung den Kontakt aufrechterhält, vor allem wenn die Montagebreite begrenzt oder ungleichmäßig ist. Bei einem Metallrahmen können Korrosion oder Oberflächenunregelmäßigkeiten den Kontaktpunkt verschieben, während Falztiefe und Anschlagposition beeinflussen, ob eine Kompressionspassung gleichmäßig bleibt. Eine optisch ebene Oberfläche kann dennoch ungeeignet sein, wenn der Kontaktpunkt nicht mit dem Dichtungsweg übereinstimmt, was zu einer Diskrepanz zwischen Rahmengeometrie und Dichtungslinie führt.

• Holzrahmen: Lackschichten, Bewegung und Montagebreite prüfen, bevor Klebe- oder Aufschraubdichtungen ausgewählt werden
• Metallrahmen: Korrosion, Oberflächenstabilität und Ausrichtung des Kontaktpunkts für Kompressions- oder Aufschraubdichtung prüfen
• Beide Rahmentypen: Falztiefe und Anschlagposition überprüfen, um eine korrekte Dichtungsausrichtung sicherzustellen

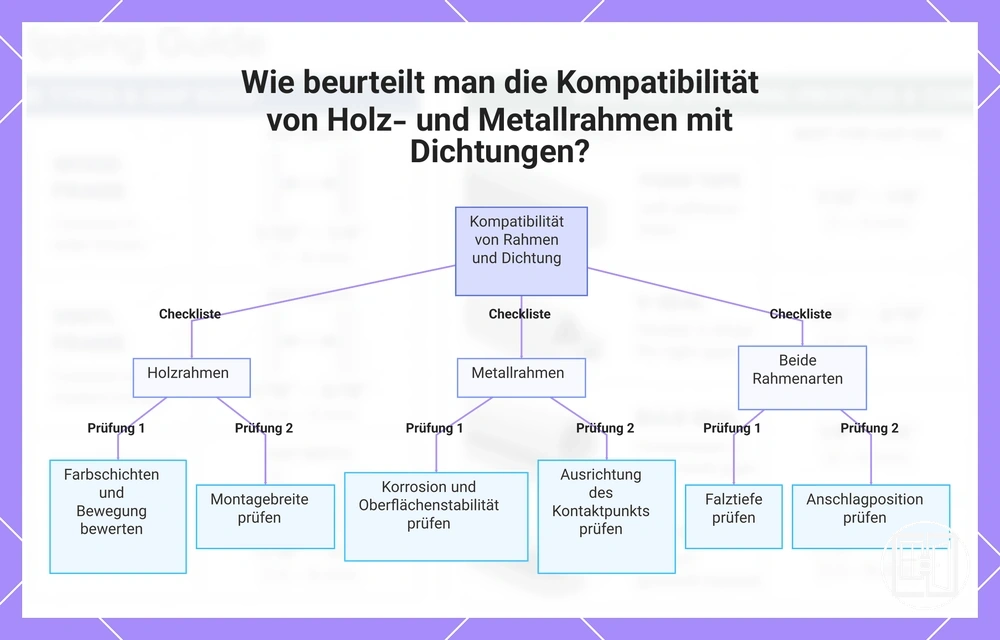

Dieses Diagramm zeigt die wichtigsten Prüfungen zur Bewertung der Kompatibilität von Holz- und Metallrahmen mit Klebe-, Kompressions- oder oberflächenmontierten Dichtungen, basierend auf Oberflächenzustand, Montagebreite und Dichtungsausrichtung.

Kompatibilität des Dichtungsprofils mit Rahmenkontaktpunkten

Die Kompatibilität des Dichtungsprofils mit Rahmenkontaktpunkten hängt davon ab, ob das Dichtungsprofil unter Kompression mit der korrekten Kontaktlinie ausgerichtet ist, da die Dichtungsform nur dann relevant ist, wenn sie den vorgesehenen Kontaktpunkt an Tür, Flügel, Futter, Anschlag oder Schwelle trifft. Eine Diskrepanz zwischen Dichtungsprofil und Kontaktlinie kann die Dichtungswirksamkeit verringern, selbst wenn das Material geeignet erscheint.

Das Verhalten des Dichtungsprofils ändert sich je nach Kompressionsrichtung und Interaktion der Profilform mit dem Rahmenkontaktpunkt. Das gleiche Dichtungsprofil kann sich unterschiedlich verhalten, je nachdem, ob es eine vertikale Umfangskontaktlinie oder einen unteren Schwellenkontaktpunkt trifft, da jede Position die Druckverteilung über die Dichtungskante verändert.

Dichtungsprofil	Kontaktpunkt	Kompressionsrichtung	Passungshinweis
Balgendichtung	Futter- oder Flügelkontaktlinie	Mehrdirektionale Kompression	Kann die Effizienz verringern, wenn die Kontaktlinie ungleichmäßig oder schmal ist
V-Streifen	Seitliche Rahmenkontaktkanten	Seitliche Kompression	Erfordert gleichmäßige Kantenausrichtung für stabiles Dichtungsergebnis
Schaumstoff	Ebene Anschlag- oder Dichtungsfläche	Vertikale Kompression	Kann auf unregelmäßigen Kontaktflächen ungleichmäßig komprimieren
Lamellendichtung	Geführte Rahmenkontaktlinie	Gerichtete Biegekompression	Hängt von stabilem Ausrichtungspfad für gleichmäßige Abdichtung ab
Schleifdichtung	Unterer Schwellenkontakt	Abwärtskompression	Besser geeignet für Schwellenspielraum als für Umfangsabdichtung
Kompressionsdichtung	Umfangskontaktlinie	Direkte Druckkompression	Leistung hängt von gleichmäßiger Kontaktverteilung ab

Der vertikale Umfangskontakt und der untere Schwellenkontakt unterscheiden sich darin, wie sie das Dichtungsprofil beanspruchen. Die Umfangsabdichtung beruht auf seitlicher oder mehrdirektionaler Kompression entlang des Futters oder Anschlags, während die Schwellenabdichtung von Abwärtskompression an der Basis abhängt, was beeinflusst, ob Profile wie Schleif- oder Balgendichtungen besser zur Aufrechterhaltung einer gleichmäßigen Kontaktlinie geeignet sind.

Kompatibilität von Türunterseite, Schwelle und einstellbarer Dichtung

Die Kompatibilität der Türunterseite hängt von Bodenabstand, Schwellenform, Schwenkweg und ungleichmäßigen Spaltbedingungen ab, anstatt eine standardmäßige Umfangsdichtung als ausreichend zu betrachten. Eine Türunterseite kann je nach Interaktion der Tür mit der Schwelle beim Schließen eine Türdichtungsleiste, eine einstellbare Dichtung, eine automatische Dichtung oder einen schwellenkompatiblen Streifen erfordern.

Schwellenform und Schwenkweg bestimmen, wie gleichmäßig die Türunterseite den Kontaktpunkt erreicht. Eine Türdichtungsleiste kann bei einem stabilen Bodenabstand geeignet sein, bei dem die Schwellenkontaktlinie gleichmäßig bleibt, während eine automatische Dichtung oder ein schwellenkompatibler Streifen erforderlich sein kann, wenn der Kontakt während des Schwenkwegs variiert oder die Schwellengeometrie das Kompressionsverhalten verändert.

Zustand der Türunterseite	Dichtungsart	Kompatibilitätsrisiko	Entscheidungshinweis
Stabiler Bodenspalt	Türdichtungsleiste	Kontakt kann sich mit Bewegung ändern	Auf gleichmäßigen Bodenabstand prüfen
Ungleichmäßiger Spalt	Einstellbare Dichtung	Ungleichmäßiger Kontakt über die Breite	Erfordert Ausgleich über den Spalt
Erhöhte Schwelle	Schwellenkompatibler Streifen	Risiko der Kompressionsfehlanpassung	Kontaktprofil der Schwelle anpassen
Kein Schwellenkontakt	Automatische Dichtung	Offener Spalt beim Schließen	Aktivierung beim Schließvorgang
Problem mit Schwenkabstand	Ablehnung von Umfangsdichtung	Beeinträchtigung der Bewegung	Abdichtungsansatz der Unterseite neu bewerten

Ein unebener Boden kann einen ungleichmäßigen Spalt erzeugen, bei dem eine Seite der Türunterseite breiter ist als die andere. In diesem Fall wird die Einstellbarkeit wichtiger als der Dichtungstyp, da feste Türdichtungsleisten möglicherweise keinen gleichmäßigen Kontakt über den gesamten Schwenkweg aufrechterhalten können.

Wählen Sie zwischen Türdichtungsleiste, einstellbarer Dichtung, automatischer Dichtung oder schwellenkompatiblem Streifen basierend auf Bodenabstand, Schwellenform, Schwenkweg und ob ein ungleichmäßiger Spalt die Kontaktgleichmäßigkeit beeinträchtigt. Für einen breiteren Entscheidungskontext siehe den Auswahlleitfaden.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

Einstellbare und automatische Türdichtungen für ungleichmäßige Spalten

Systeme mit einstellbarer Türdichtung und automatischer Türdichtung unterstützen ungleichmäßige Spaltbedingungen, indem sie eine kontrollierte Variation der Dichtungshöhe ermöglichen, wenn ein fester Streifen keinen gleichmäßigen Kontakt über die Türunterseite aufrechterhalten kann. Die Einstellbarkeit fungiert als Passungskontrolle, sodass die Leistung von der Übereinstimmung von Absenkbereich, Schwellenkontakt und Schwenkabstand abhängt und nicht als universelle Verbesserung behandelt werden sollte.

Schwellenform und Türflucht bestimmen, ob eine einstellbare Türdichtung innerhalb ihres Arbeitsbereichs arbeiten kann. Ein ungleichmäßiger Spalt kann dennoch eine Bewertung von Schwenkabstand und Kontaktstabilität erfordern, da eine automatische Türdichtung ungeeignet werden kann, wenn die Schwellengeometrie oder -flucht ein gleichmäßiges Eingreifen über die gesamte Breite der Türunterseite verhindert.

• Ungleichmäßiger Spalt: Die Eignung hängt davon ab, ob die Spaltvariation innerhalb des einstellbaren Bereichs bleibt
• Absenkbereich: Muss den niedrigsten Kontaktpunkt abdecken, ohne an höheren Punkten zu stören
• Schwellenkontakt: Erfordert gleichmäßigen Eingriff mit der Schwellenform über die Bewegung hinweg
• Schwenkabstand: Muss ausreichend sein, um Behinderungen während des Türbetriebs zu vermeiden

Türdichtungsleisten und Umfangsdichtungen für gleichmäßige Spalten

Ein gleichmäßiger Spalt ermöglicht es einer Türdichtungsleiste oder Umfangsdichtung, gleichmäßigen Kontakt aufrechtzuerhalten, da Türunterseite, Seitenfutter und Kopfstück während des Schließens fluchten, sodass feste Dichtungselemente unter vorhersehbaren Bedingungen arbeiten können. Ein gleichmäßiger Spalt setzt einen konstanten Abstand und eine einheitliche Kontaktfläche entlang der Dichtungslinie voraus, keine Variation während des Betriebs.

Türdichtungsleisten verwalten hauptsächlich die untere Abdichtungsposition, bei der ein gleichmäßiger Abstand besteht, während Umfangsdichtungen die Kompression entlang des Seitenfutters und des Kopfstücks verwalten, wo die Umfangskompression gleichmäßig bleibt. Diese festen Dichtungen beruhen auf einer stabilen Spaltgeometrie, sodass die Leistung mit einer gleichmäßigen Kontaktfläche und einem stetigen Schließvorgang verbunden ist und nicht mit einer anpassenden Einstellung. Ungleichmäßige Spalten können dagegen die Wirksamkeit verringern, da sich der Kontakt entlang der Dichtungslinie ändert.

• Türdichtungsleiste: geeignet für gleichmäßigen Bodenabstand mit gleichmäßiger Kontaktfläche
• Seitenfutter: Umfangsdichtung funktioniert, wenn die vertikale Kompression gleichmäßig bleibt
• Kopfstück: fester Streifen funktioniert, wenn die obere Ausrichtung gleichmäßig bleibt

Kompatibilitätsprüfungen vor der Wahl der Dichtung

Kompatibilitätsprüfungen vor der Wahl der Dichtung dienen als Filter, der bewertet, ob die Passungsbedingungen mit Rahmen, Spalt, Kontakt, Kompression und Befestigungsanforderungen übereinstimmen, anstatt sich nur auf Präferenzen zu verlassen. Diese Kompatibilitätsprüfungen führen in der Regel zu einer Entscheidung als geeignet, mit Vorbehalt oder als ungeeignet, basierend darauf, wie gut das Dichtungssystem zu den physikalischen Bedingungen passt.

Jede Prüfung beginnt mit dem gemessenen Spalt und dem Rahmenmaterial, da diese die grundlegenden Passungsbedingungen für die Wahl der Dichtung definieren. Minicheckliste der primären Passungsvariablen:

• Gleichmäßigkeit des gemessenen Spalts über den gesamten Schließweg
• Eignung des Rahmenmaterials für den Dichtungshalt
• Stabilität und nutzbare Fläche der Montagefläche
• Ausrichtung des Kontaktpunkts entlang der Dichtungslinie
• Kompatibilität des Dichtungsprofils mit der Rahmengemetrie
• Höhe und Verteilungsmuster des Schließdrucks
• Eindeutige Fehlersignale, die auf eine Entscheidung als ungeeignet hinweisen

Die Überprüfung von Montagefläche und Kontaktpunkt verfeinert die Entscheidung, indem bestätigt wird, ob die Dichtung bei wiederholten Schließzyklen stabil bleiben kann. Selbst wenn der Spalt akzeptabel ist, kann eine instabile Montagefläche oder ein falsch ausgerichteter Kontaktpunkt das Ergebnis je nach Bewegungs- und Verschleißbedingungen von geeignet zu mit Vorbehalt verschieben.

Dichtungsprofil und Schließdruck bestimmen, ob die ausgewählte Dichtung über die gesamte Kontaktlinie eine funktionale Kompression aufrechterhält, da eine ungleichmäßige Druckverteilung die Dichtungskonsistenz verringern kann. Diese Kriterien werden oft zusammen mit dem Auswahlleitfaden bewertet, um die endgültige Passungsentscheidung zu verfeinern.

Wenn Kompatibilitätsprüfungen ein inkonsistentes Dichtungsverhalten oder ungelöste Leckagemuster aufdecken, ist vor der endgültigen Auswahl eine weitere Diagnose von Luftleckproblemen erforderlich.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

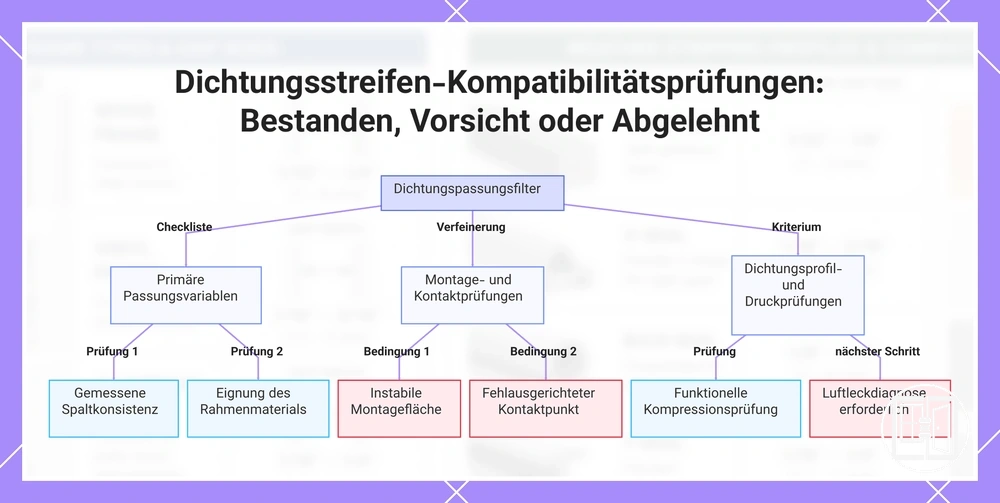

Dieses Diagramm zeigt die Kompatibilitätsprüfungen für Dichtungsstreifen, die die Passbedingungen bewerten und zu den Entscheidungen Bestanden, Vorsicht oder Abgelehnt führen.

Kompatibilitätsfehler, die eine schlechte Abdichtung verursachen

Kompatibilitätsfehler, die eine schlechte Abdichtung verursachen, treten auf, wenn die Dichtung nicht zum gemessenen Spalt, Rahmenmaterial, Kontaktpunkt oder zur Befestigungsmethode passt, was zu Zugluft, Klemmen oder lockerem Dichtungsverhalten führt. In vielen Fällen sind Kompatibilitätsfehler der Hauptgrund für eine schlechte Abdichtung und nicht das Dichtungsmaterial selbst.

Die meisten Kompatibilitätsfehler lassen sich in einige wiederkehrende Passungs- und Installationsfehlanpassungen einteilen, die die Dichtungsleistung beeinträchtigen:

Fehler	Symptom	Wahrscheinliches Kompatibilitätsproblem	Korrekturrichtung
Falsche Dicke	Klemmen oder schweres Schließen	Fehlanpassung des gemessenen Spalts	Spaltgröße vor der Auswahl neu prüfen
Falsches Profil	Zugluft oder ungleichmäßige Dichtungslinie	Fehlausrichtung des Kontaktpunkts	Profil an Rahmengemetrie anpassen
Falsche Befestigungsmethode	Lockere Dichtung oder Ablösung	Inkompatibilität der Rahmenoberfläche	Befestigungsmethode an Rahmentyp anpassen
Verschmutzte oder unebene Oberfläche	Intermittierender Dichtungsausfall	Schlechter Zustand der Montagefläche	Kontaktfläche stabilisieren und reinigen
Schwellenform ignoriert	Spalt an der Unterkante	Fehlanpassung der Schwelle	Schwellengeometrie berücksichtigen
Ungleichmäßiger Spalt	Teilweise Abdichtung oder Leckage	Variabler Kompressionsbereich	Auswahl an Spaltvariation anpassen

Diese Kompatibilitätsfehler interagieren in der Regel miteinander, was bedeutet, dass eine einzelne Fehlanpassung bei Dicke, Profil oder Befestigungsmethode mehrere Symptome wie Zugluft, Klemmen oder lockere Dichtung verursachen kann. Die Korrektur der Passung erfordert die Abstimmung aller Schlüsselvariablen, anstatt nur das Material zu ändern.

Wenn nach der Korrektur der Kompatibilitätsfaktoren weiterhin eine schlechte Abdichtung besteht, kann das Problem über die Passung hinausgehen und eine separate Bewertung von Luftleckproblemen erfordern.
