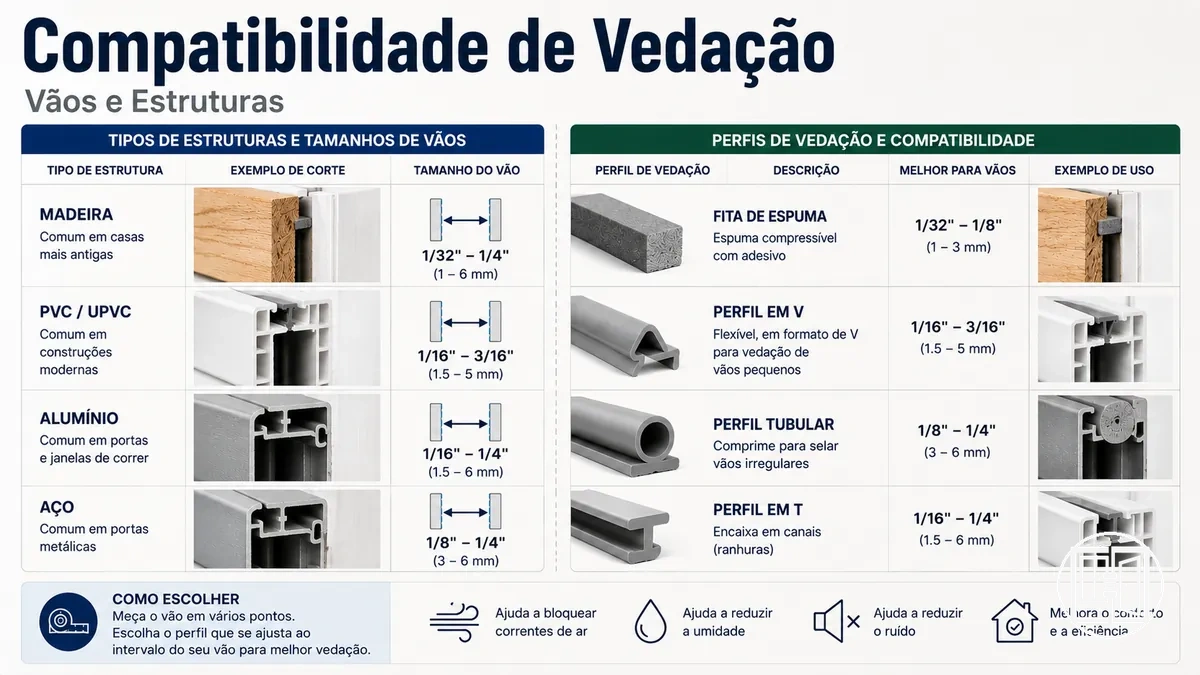

Guia de compatibilidade de vedações para portas e janelas

A compatibilidade de vedações para portas e janelas depende de como uma tira de vedação se ajusta a uma condição específica do quadro para manter uma vedação eficaz durante o uso. Ela é determinada pela interação entre tamanho da abertura, tipo de quadro, perfil da vedação, faixa de compressão, superfície de montagem, ponto de contato e tolerância de ajuste na estrutura do quadro. Quando essas variáveis estão alinhadas, a vedação pode manter contato estável e compressão controlada ao longo dos ciclos de movimento.

A mesma tira de vedação pode ter desempenho diferente em dois quadros que parecem semelhantes à primeira vista. Um perfil que se encaixa firmemente em um tipo de quadro rígido pode não manter a faixa de compressão adequada em uma superfície de montagem flexível ou irregular. Em alguns casos, o ponto de contato pode se deslocar da linha de vedação pretendida, causando aberturas mesmo quando o perfil da vedação parece visualmente compatível. Esses resultados são condicionais e geralmente dependem de pequenas variações no tamanho da abertura e na condição do quadro.

Esta página avalia a compatibilidade de vedações como um processo de decisão estruturado, e não como uma suposição fixa de produto. Ela detalha como a tolerância de ajuste é determinada por fatores físicos como comportamento de compressão, alinhamento da superfície de vedação e geometria do quadro. O foco está em entender quando uma vedação pode funcionar de forma confiável e quando são necessários ajustes nos critérios de seleção antes que decisões de instalação sejam tomadas.

A compatibilidade deve ser distinguida da comparação de materiais e do diagnóstico de vazamentos de ar, pois essas áreas envolvem diferentes camadas de avaliação. Embora a escolha do material possa influenciar o desempenho, a compatibilidade se concentra especificamente em se a vedação pode corresponder fisicamente à superfície de montagem do quadro e manter contato eficaz sob movimento.

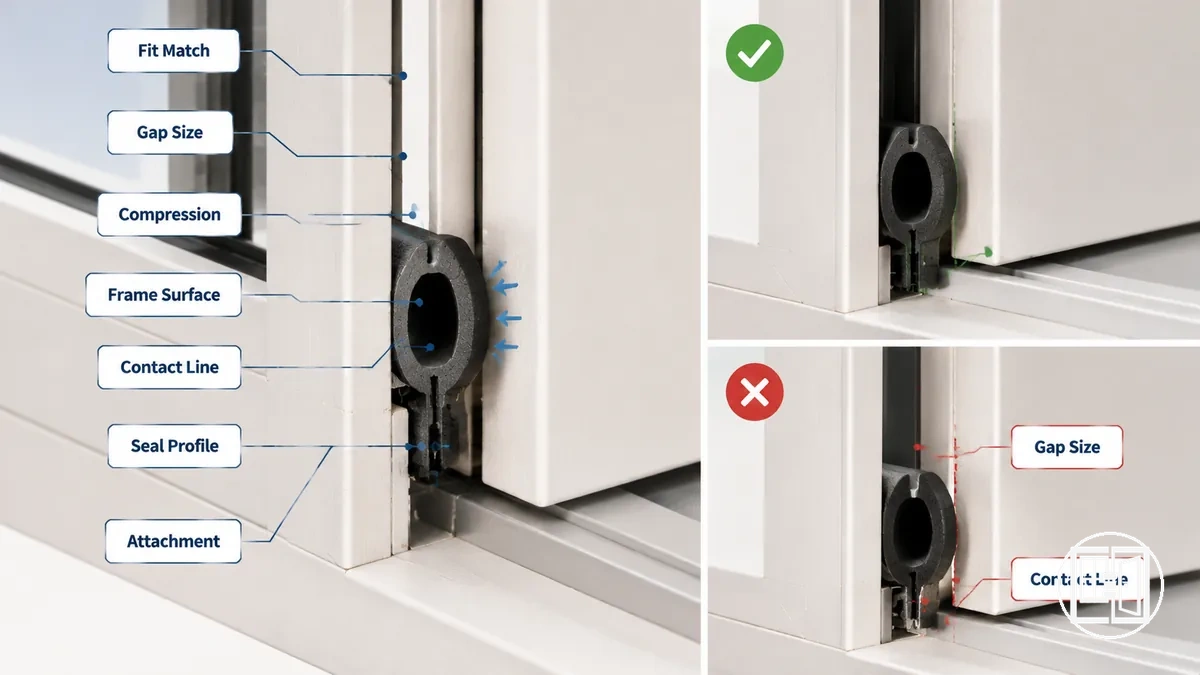

O que torna a vedação compatível com um quadro de porta ou janela

A compatibilidade da vedação com um quadro de porta ou janela depende se o perfil da vedação pode manter contato estável com a superfície do quadro sob compressão e movimento. É uma relação de ajuste moldada por como o tamanho da abertura, a faixa de compressão, o método de fixação e o alinhamento da linha de contato funcionam juntos em condições reais. Quando esses elementos se alinham, o resultado é um ajuste compatível do quadro, em vez de um ajuste marginal ou inadequado.

A compatibilidade é determinada por como a tira de vedação comprime contra a superfície do quadro e mantém uma linha de contato contínua durante a operação da porta ou janela. O método de fixação deve manter o perfil da vedação na posição enquanto permite compressão controlada sem romper a conexão da superfície de vedação. Quando a compressão, o contato e a fixação se comportam em equilíbrio, o resultado pode ser um ajuste compatível, enquanto o desequilíbrio geralmente leva a resultados marginais ou inadequados.

Uma tira de vedação pode parecer semelhante à vedação original, mas ainda falhar no desempenho real se a linha de contato não se alinhar corretamente com a superfície do quadro ou se a compressão estiver fora da faixa necessária. Isso cria uma distinção entre similaridade visual e compatibilidade funcional em condições reais de quadro.

A compatibilidade pode ser avaliada por um conjunto pequeno de condições físicas que determinam como a vedação interage com a estrutura do quadro:

• Tamanho da abertura: determina se o perfil da vedação pode alcançar e comprimir de forma eficaz
• Faixa de compressão: controla como a vedação responde sob a força de fechamento
• Ponto de contato: define o alinhamento com a superfície do quadro ou linha de vedação
• Método de fixação: afeta a estabilidade durante movimentos repetidos
• Condição do quadro: influencia a consistência da superfície de assentamento e a tolerância de ajuste

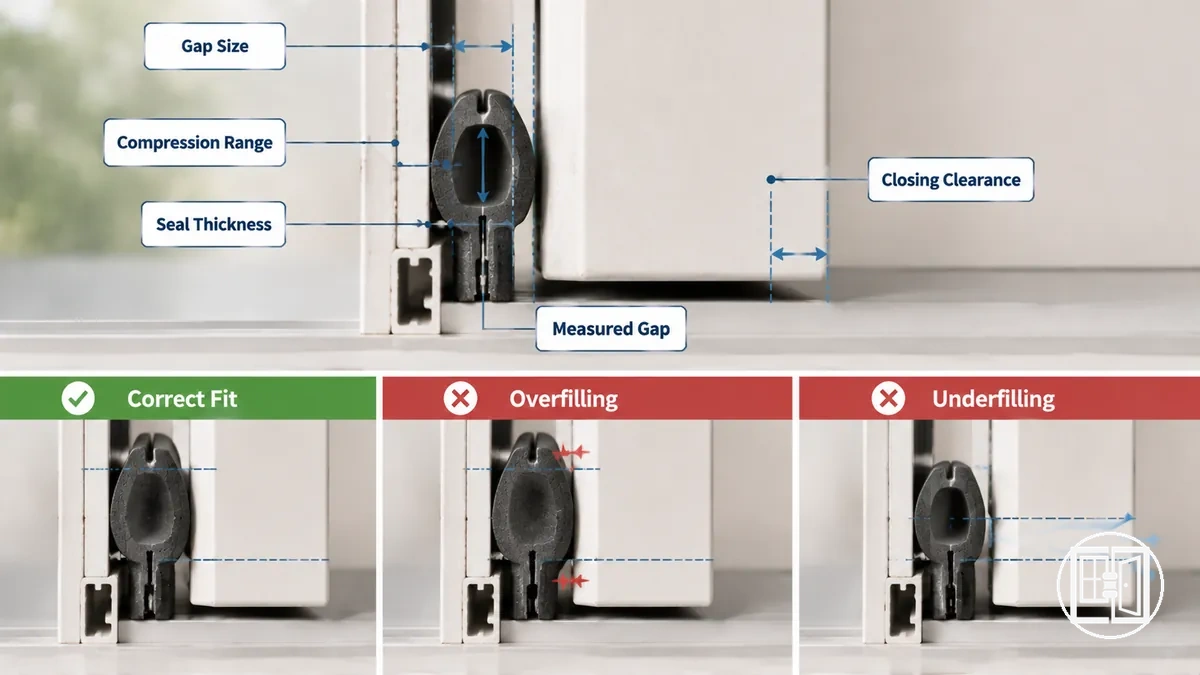

Tamanho da abertura e faixa de compressão para um ajuste adequado da vedação

O tamanho da abertura e a faixa de compressão para um ajuste adequado da vedação devem ser avaliados juntos, pois o resultado da vedação depende de como a abertura medida se traduz em compressão utilizável. A relação determina se a vedação pode preencher a folga de fechamento sem preencher excessivamente ou insuficientemente a abertura do quadro. Isso cria uma ligação direta de medição para decisão na seleção da espessura adequada da vedação e do comportamento de compressão.

As condições de abertura em um quadro de porta ou janela podem variar entre o lado da dobradiça, o lado da fechadura, o peitoril ou as bordas do caixilho, e essa variação afeta diretamente o comportamento da faixa de compressão. Uma abertura irregular pode exigir diferentes tolerâncias de compressão ao longo do mesmo quadro, enquanto uma abertura consistente permite um desempenho de vedação mais estável. Vedações previamente comprimidas ou desgastadas também podem distorcer as leituras de abertura medidas, o que altera as decisões de dimensionamento com base no movimento real do quadro.

O desalinhamento entre o tamanho da abertura e a faixa de compressão pode levar ao preenchimento excessivo ou insuficiente, onde a vedação prende contra o quadro ou falha em manter contato contínuo. Ambas as condições reduzem a eficácia da vedação e indicam que a espessura da vedação ou a capacidade de compressão não estão alinhadas com a abertura do quadro. A tabela abaixo organiza como diferentes condições de abertura medidas se traduzem em risco de ajuste e indicações para decisão.

Condição da abertura medida	Necessidade de compressão	Risco de ajuste	Indicação para decisão
Estreita	Baixa tolerância de compressão	Risco de preenchimento insuficiente	Usar perfil de vedação fino e flexível
Moderada	Faixa de compressão equilibrada	Baixo risco de ajuste	Vedação adaptável padrão pode ser adequada
Larga	Alta exigência de compressão	Risco de preenchimento excessivo	Usar perfil com maior capacidade de expansão
Irregular	Faixa de compressão variável	Contato de vedação inconsistente	Vedação ajustável ou adaptável necessária
Vedação antiga comprimida	Tolerância de compressão restaurada	Medição de abertura enganosa	Medir novamente após remover a tira antiga

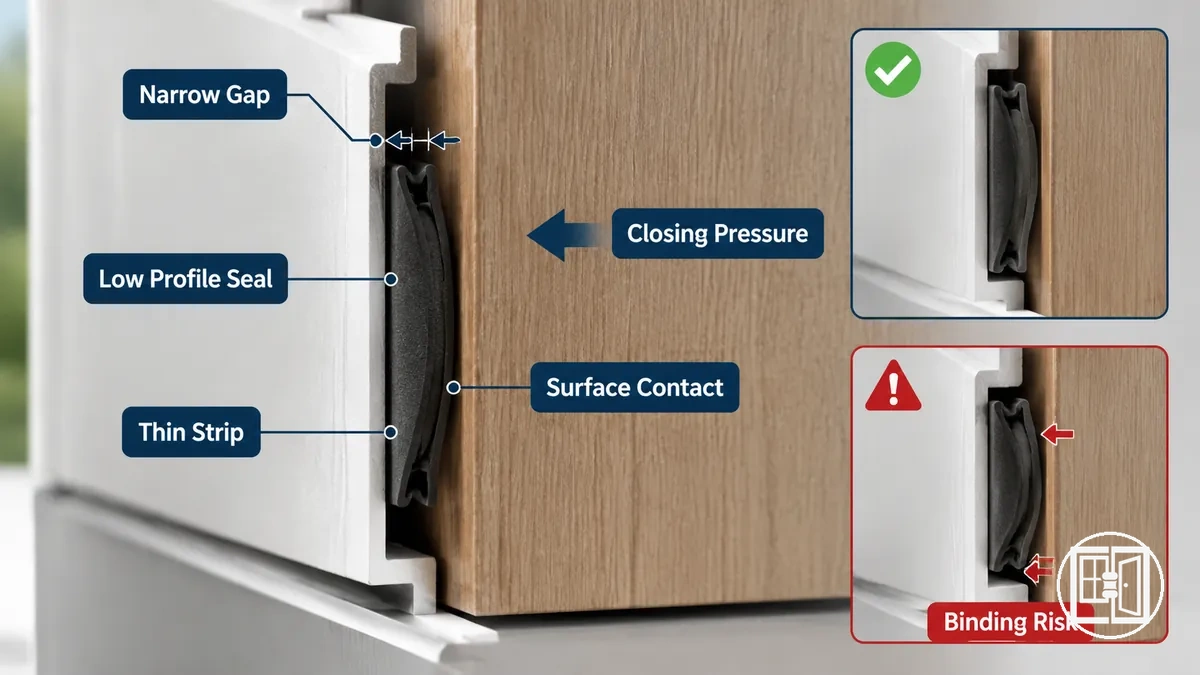

Aberturas estreitas e vedações de baixo perfil

Aberturas estreitas e vedações de baixo perfil geralmente exigem uma vedação de baixo perfil, pois a folga limitada deve fechar sem pressão de fechamento excessiva que cause travamento. Uma tira fina é usada para manter contato superficial controlado enquanto permite movimento suave da porta ou janela, com o risco de travamento aumentando quando o perfil é muito alto para a abertura estreita.

Aberturas estreitas e vedações de baixo perfil podem ser mal avaliadas quando uma vedação antiga e achatada permanece no lugar, pois reduz a folga visível e distorce a medição real da abertura. Após a remoção, o requisito real de contato superficial e a pressão de fechamento podem ser diferentes, o que significa que uma tira superdimensionada ainda pode criar travamento mesmo que a abertura pareça restritiva inicialmente. Nesses casos, a aceitação ou rejeição de um perfil mais espesso depende da folga corrigida, e não da leitura achatada.

• Abertura estreita: requer vedação de baixo perfil com altura de compressão baixa
• Contato superficial: deve permanecer consistente sem restringir o movimento
• Pressão de fechamento: deve permanecer dentro dos limites de operação suave para evitar travamento
• Risco de tira superdimensionada: pode interferir mesmo quando a abertura parece visualmente apertada

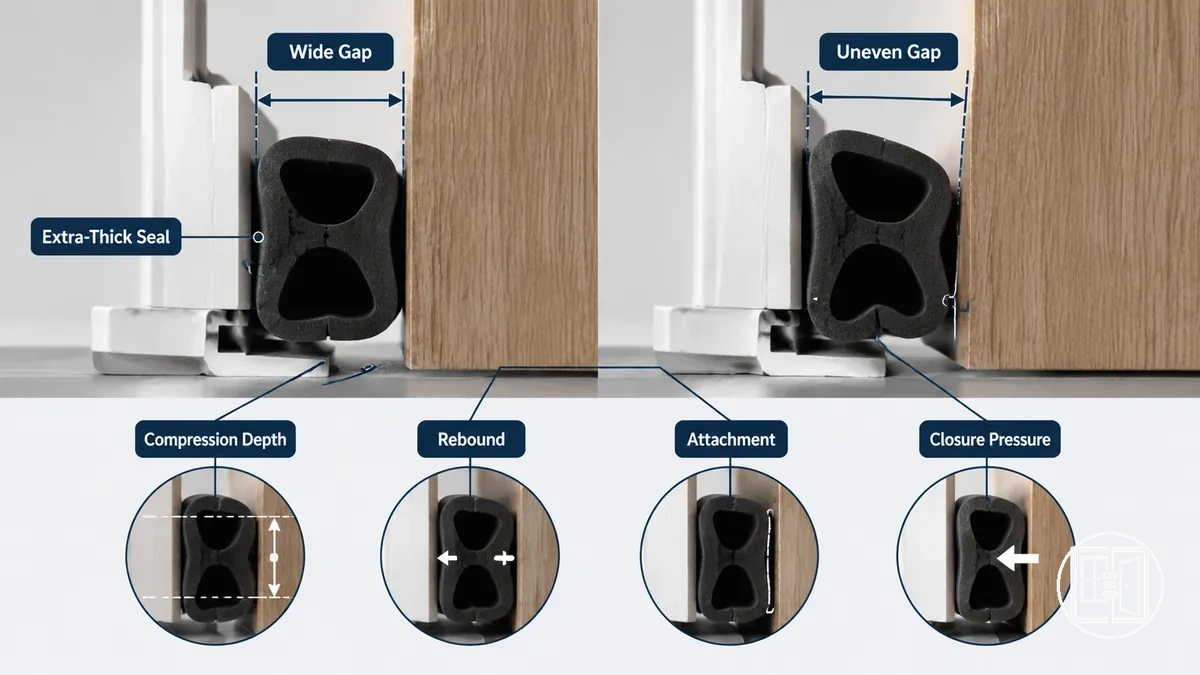

Aberturas largas e limites de vedação extra-espessa

Aberturas largas e limites de vedação extra-espessa dependem se a vedação pode fornecer profundidade de compressão suficiente para preencher a abertura sem criar pressão de fechamento excessiva. Uma vedação extra-espessa pode ser adequada para uma abertura larga quando o rebote, a resistência da fixação e a estabilidade do contato com o quadro permanecem equilibrados, mas o desempenho pode variar com o movimento do quadro e a condição da superfície. :contentReference[oaicite:0]{index=0}

Uma abertura larga e uniforme pode permitir que uma tira extra-espessa tenha um desempenho mais consistente, pois a profundidade de compressão é relativamente uniforme ao longo do quadro. Uma abertura larga e irregular pode alterar a pressão de fechamento e o comportamento de rebote em diferentes pontos, o que pode reduzir a estabilidade do contato e aumentar a variabilidade do ajuste; portanto, uma abordagem de vedação ajustável pode ser mais adequada em alguns casos, em vez de depender apenas da espessura.

• Verificar se a profundidade de compressão corresponde a toda a abertura larga sem restringir o fechamento.
• Verificar o comportamento de rebote para manter contato consistente com o quadro após o fechamento.
• Avaliar a pressão de fechamento para evitar movimento difícil da porta ou janela.
• Confirmar a resistência da fixação sob estresse de movimento repetido.
• Avaliar a variação da abertura irregular antes de selecionar uma vedação extra-espessa.

Canais do quadro, entalhes e superfícies de montagem

A compatibilidade do canal do quadro, entalhe e superfície de montagem depende se o quadro pode suportar uma vedação de pressão, vedação adesiva ou vedação montada na superfície, para que o método de fixação permaneça assentado e alinhado sob movimento. A compatibilidade é determinada primeiro por se o quadro fornece um entalhe ou ranhura para retenção ou uma superfície de montagem plana que permite adesão e contato superficial.

Característica do quadro	Base de vedação compatível
Entalhe / ranhura	Vedação de pressão
Superfície pintada plana	Vedação adesiva
Superfície do batente / ombreira	Vedação montada na superfície
Área do peitoril	Vedação montada na superfície ou adesiva (varia conforme a condição)
Superfície inadequada	Nenhum método de fixação estável

Canais do quadro, entalhes, ranhuras e superfícies de montagem definem como uma base de vedação se comporta uma vez colocada. Um entalhe ou ranhura pode suportar uma vedação de pressão ao fornecer retenção dentro de um canal de assentamento, enquanto superfícies planas e áreas de ombreira pintadas se alinham mais comumente com vedações adesivas ou montadas na superfície. Áreas de batente, caixilho, ombreira e peitoril podem afetar o alinhamento de forma diferente, dependendo do desgaste, acúmulo de tinta e largura de contato disponível, o que pode aumentar o risco de fixação quando a superfície é inconsistente.

A compatibilidade de fixação e a preferência de material podem influenciar uma à outra, mas permanecem camadas de avaliação separadas, pois uma superfície de montagem adequada nem sempre garante desempenho estável a longo prazo sob condições de movimento. Essas diferenças são esclarecidas em diferenças de ajuste de material.

Quadros com entalhe ou ranhura para vedações de pressão

A compatibilidade do entalhe ou ranhura depende da correspondência entre a espinha da vedação de pressão, a barbela de retenção, a largura da ranhura e a profundidade de inserção, para que a vedação possa se assentar firmemente dentro do quadro com entalhe sem afrouxamento ou desalinhamento. A espinha da vedação deve se alinhar com o canal da ranhura, enquanto a altura do bulbo e a posição da face de compressão determinam se a vedação de pressão mantém contato estável com o quadro, em vez de depender apenas da similaridade visual do perfil.

Quadros com entalhe que apresentam ranhuras desgastadas, pintadas ou deformadas podem reduzir o desempenho de retenção, pois a largura e a profundidade da ranhura podem não suportar mais uma profundidade de inserção estável. Nessas condições, mesmo quando a espinha da vedação e a barbela de retenção parecem compatíveis, a vedação de pressão pode se assentar de forma solta ou irregular devido à definição reduzida da ranhura ou à forma inconsistente do canal.

• a espinha da vedação deve corresponder à largura da ranhura do entalhe para retenção segura
• a profundidade de inserção deve permitir o assentamento completo sem desengate parcial
• a altura do bulbo deve se alinhar com a face de compressão para contato estável com o quadro

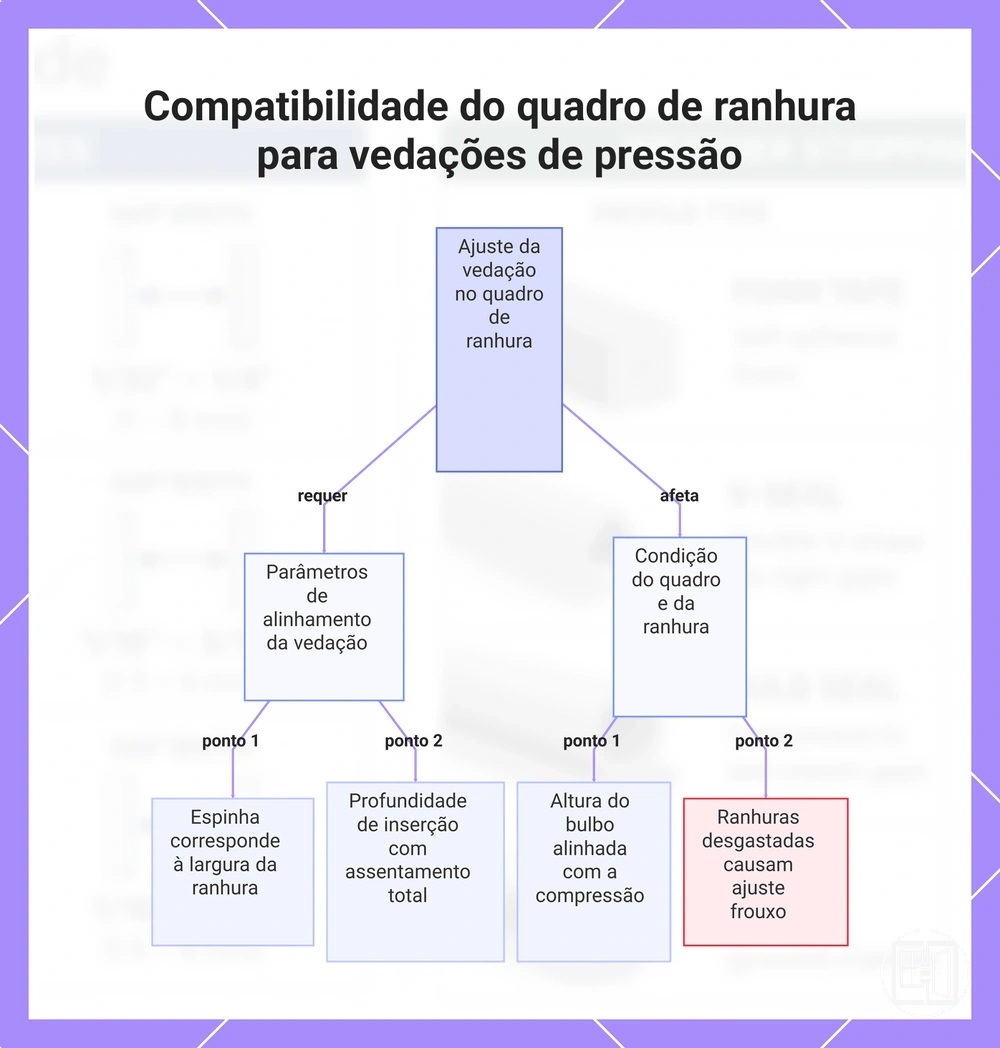

Este gráfico mostra os principais fatores de compatibilidade e riscos para vedações de pressão em quadros de ranhura, incluindo requisitos de alinhamento e efeitos das condições da ranhura.

Superfícies planas do quadro para vedações adesivas ou montadas na superfície

Uma superfície plana do quadro pode suportar uma vedação adesiva ou uma vedação montada na superfície quando a face de montagem fornece largura suficiente, alinhamento estável da linha de contato e confiabilidade de fixação consistente sob movimento normal. A superfície plana do quadro deve permitir que a vedação adesiva ou a vedação montada na superfície se assente uniformemente para que a linha de contato permaneça alinhada durante ciclos repetidos de fechamento.

A confiabilidade da fixação depende fortemente da condição da superfície, da condição da pintura e do caminho de movimento do quadro. Mesmo quando uma superfície plana do quadro parece compatível, camadas de tinta irregulares, presença de poeira ou seções flexíveis do quadro podem reduzir a estabilidade do contato e aumentar o risco de descolamento ao longo do tempo. Nesses casos, a compatibilidade aparente pode não se traduzir em desempenho estável após o uso.

Lista de verificação de adequação

• A superfície plana do quadro tem largura de contato limpa suficiente
• A linha de contato se alinha uniformemente ao longo do caminho de vedação
• A condição da pintura é estável, sem acúmulo irregular que afete a adesão
• O caminho de movimento não cria estresse repetido na borda ou risco de descolamento

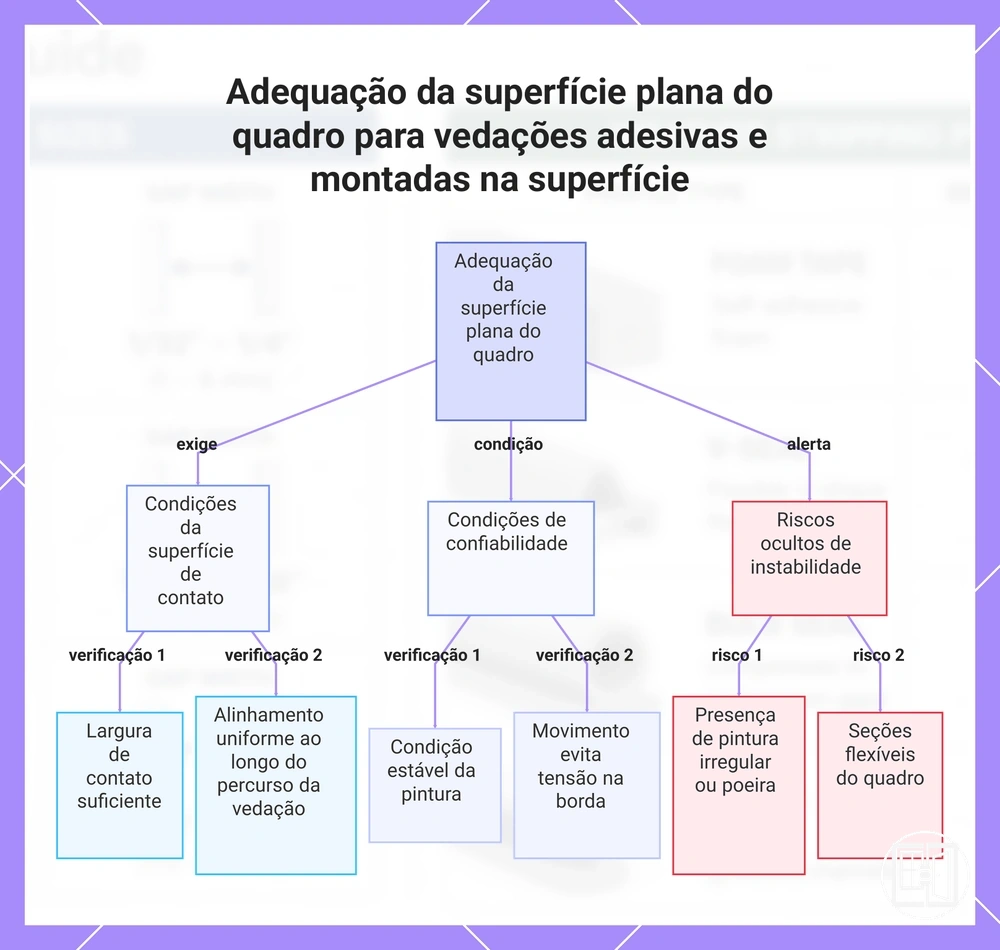

Este gráfico mostra os principais requisitos, condições críticas e riscos ocultos para garantir que uma superfície plana do quadro suporte de forma confiável uma vedação adesiva ou montada na superfície.

Condições do material do quadro que alteram a compatibilidade da vedação

As condições do material do quadro alteram a compatibilidade da vedação porque o estilo da ranhura, a estabilidade da superfície, o comportamento adesivo e a tolerância à compressão variam mesmo quando o tamanho da abertura parece semelhante. Esses fatores determinam como uma vedação se alinha, se fixa e tem desempenho em diferentes ambientes de quadro.

As condições de quadros de uPVC, madeira e metal criam comportamentos de compatibilidade distintos. Quadros de uPVC geralmente dependem de um estilo de ranhura definido que suporta vedação guiada, enquanto a madeira depende mais da estabilidade da superfície e da condição da pintura, o que pode influenciar o comportamento adesivo para vedações montadas na superfície. As condições de quadros de metal normalmente fornecem maior dureza superficial e linhas de contato mais consistentes, mas corrosão ou envelhecimento irregular podem reduzir a tolerância à compressão. Em todos os tipos de material de quadro, idade e desgaste podem alterar a definição da ranhura ou a consistência da superfície, alterando o comportamento de ajuste esperado.

As condições do material do quadro devem ser tratadas como modificadores de compatibilidade, e não como regras fixas, pois o design da ranhura, a estabilidade da superfície e o comportamento de movimento podem variar dentro de cada categoria de material. Essa separação ajuda a distinguir a lógica de compatibilidade de tópicos de avaliação mais amplos, como diferenças de ajuste de material.

Condição do material do quadro	Efeito na compatibilidade	Cuidado com o ajuste	Direção de vedação adequada
Quadro de uPVC	O estilo da ranhura suporta vedação guiada	Desgaste ou ranhuras rasas podem reduzir a precisão do ajuste	Vedações de pressão ou baseadas em ranhura
Madeira pintada	A estabilidade da superfície afeta o comportamento adesivo	Camadas de tinta e movimento podem reduzir a consistência da adesão	Vedações montadas na superfície
Madeira nua ou irregular	Estabilidade superficial variável e alinhamento de contato	Superfície irregular pode afetar a confiabilidade da fixação	Vedações montadas na superfície com cautela
Quadro de metal	Contato superficial estável com maior tolerância à compressão	Corrosão ou seções irregulares podem afetar o alinhamento	Vedações montadas na superfície ou baseadas em ranhura
Quadro envelhecido (qualquer material)	Definição de ranhura ou consistência superficial reduzida	Desgaste e deformação podem alterar o comportamento de ajuste	Seleção baseada na condição necessária

Quadros de uPVC e ajuste de vedação de reposição

A compatibilidade do quadro de uPVC depende da correspondência entre o tipo de ranhura, o perfil da junta e o caminho de compressão, pois o ajuste da vedação de reposição geralmente é específico do perfil, em vez de ser baseado em similaridade visual. Um ajuste correto de pressão ocorre quando a vedação de reposição se alinha com a geometria da ranhura existente e responde corretamente à pressão do caixilho durante o fechamento.

Em um quadro de uPVC, o tipo de ranhura define quão seguramente a vedação de reposição se assenta, enquanto o perfil da junta determina como a vedação comprime ao longo do caminho de fechamento. A pressão do caixilho influencia o quão firmemente a vedação é mantida durante a operação e se o ajuste de pressão permanece estável ou se transforma em risco de incompatibilidade. Quadros de uPVC mais antigos também podem apresentar casos extremos onde a forma original da junta está achatada ou pouco clara, tornando a identificação dependente do comportamento da ranhura e da resposta à compressão, em vez da aparência.

• o tipo de ranhura deve estar alinhado com o perfil da vedação de reposição para um assentamento estável
• o perfil da junta deve corresponder ao caminho de compressão sob pressão do caixilho
• a forma da junta mais antiga pode não ser confiável para identificação visual direta

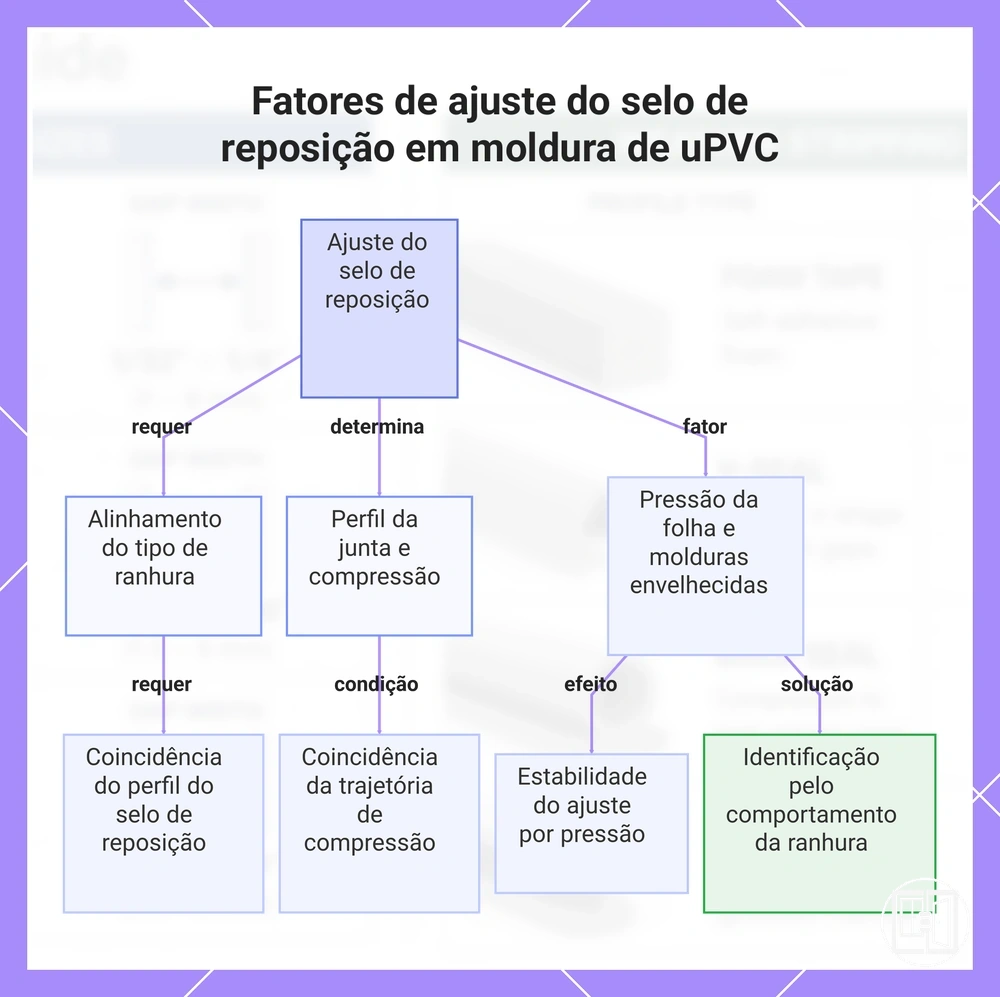

Este gráfico mostra as três principais condições que determinam o ajuste correto por pressão de um selo de reposição em uma moldura de uPVC: alinhamento do tipo de ranhura, trajetória de compressão do perfil da junta e a influência da pressão da folha junto com o manuseio de molduras mais antigas.

Quadros de madeira e metal com superfícies de vedação variáveis

A compatibilidade do quadro de madeira e do quadro de metal depende da condição da superfície, da largura de montagem e de como a superfície de vedação se alinha com a vedação escolhida, pois camadas de tinta, corrosão, profundidade do rebaixo e posição do batente podem alterar o ponto de contato efetivo mesmo quando a superfície parece plana. Vedações adesivas, de compressão ou montadas na superfície podem responder de forma diferente dependendo dessas condições.

Em um quadro de madeira, camadas de tinta e movimento natural podem alterar a estabilidade da superfície e afetar como uma vedação montada na superfície mantém contato, especialmente quando a largura de montagem é limitada ou irregular. Em um quadro de metal, corrosão ou irregularidades na superfície podem deslocar o ponto de contato, enquanto a profundidade do rebaixo e a posição do batente influenciam se um ajuste de compressão permanece consistente. Uma superfície visualmente plana ainda pode ser inadequada quando o ponto de contato não se alinha com o caminho da vedação, levando a uma incompatibilidade entre a geometria do quadro e a linha de vedação.

• Quadro de madeira: avaliar camadas de tinta, movimento e largura de montagem antes de selecionar vedações adesivas ou montadas na superfície
• Quadro de metal: verificar corrosão, estabilidade da superfície e alinhamento do ponto de contato para ajuste de compressão ou montado na superfície
• Ambos os tipos de quadro: verificar profundidade do rebaixo e posição do batente para garantir alinhamento adequado da vedação

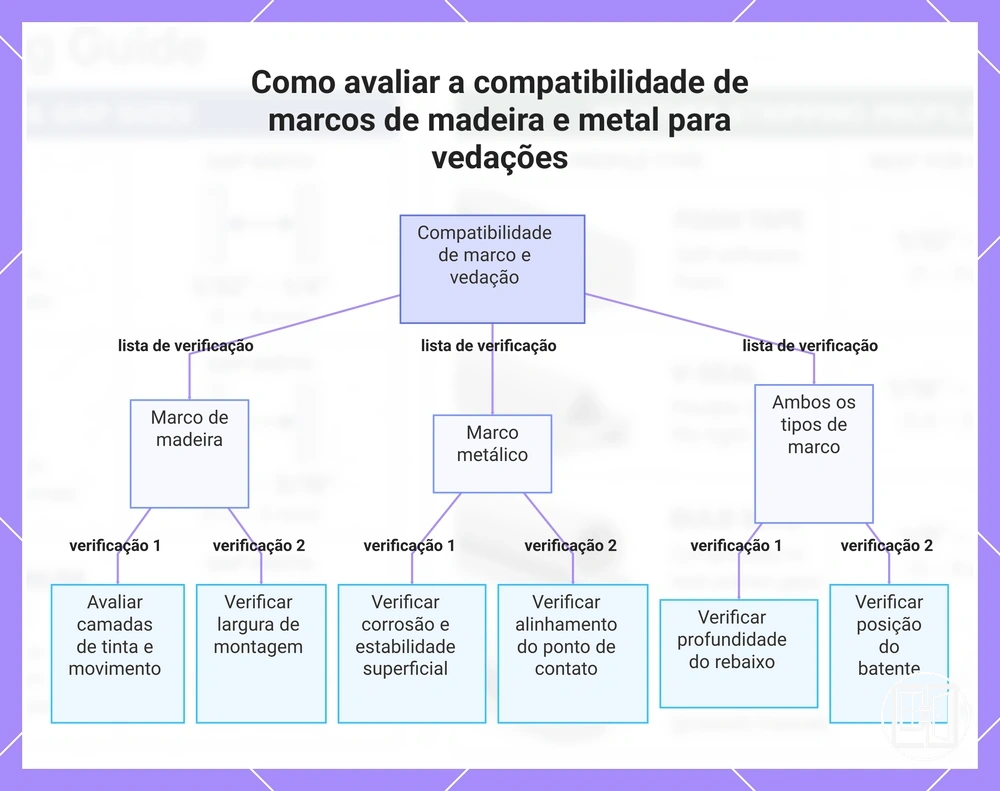

Este gráfico mostra as verificações essenciais para avaliar a compatibilidade de marcos de madeira e metal com vedações adesivas, de compressão ou de montagem superficial, com base na condição da superfície, largura de montagem e alinhamento da vedação.

Compatibilidade do perfil da vedação com os pontos de contato do quadro

A compatibilidade do perfil da vedação com os pontos de contato do quadro depende se o perfil da vedação se alinha com a linha de contato correta sob compressão, pois a forma da vedação só importa quando encontra o ponto de contato pretendido na porta, caixilho, ombreira, batente ou peitoril. Uma incompatibilidade entre o perfil da vedação e a linha de contato pode reduzir a eficácia da vedação mesmo que o material pareça adequado.

O comportamento do perfil da vedação muda com base na direção da compressão e em como a forma do perfil interage com o ponto de contato do quadro. O mesmo perfil de vedação pode ter desempenho diferente dependendo se encontra uma linha de contato vertical no perímetro ou um ponto de contato no peitoril inferior, pois cada local altera como a pressão é distribuída ao longo da borda de vedação.

Perfil da vedação	Ponto de contato	Direção da compressão	Cuidado com o ajuste
Bulbo	Linha de contato da ombreira ou caixilho	Compressão multidirecional	Pode reduzir a eficiência se a linha de contato for irregular ou estreita
Fita em V	Bordas de contato da estrutura lateral	Compressão lateral	Requer alinhamento consistente da borda para um resultado de vedação estável
Espuma	Superfície plana do batente ou vedação	Compressão vertical	Pode comprimir de forma irregular em superfícies de contato irregulares
Aleta	Linha de contato guiada do quadro	Compressão por flexão direcional	Depende de um caminho de alinhamento estável para vedação consistente
Vassoura	Contato do peitoril inferior	Compressão descendente	Mais adequada para folga do peitoril do que para vedação perimetral
Forma de compressão	Linha de contato perimetral	Compressão por pressão direta	O desempenho depende da distribuição uniforme do contato

O contato perimetral vertical e o contato do peitoril inferior diferem em como engajam o perfil da vedação. A vedação perimetral depende de compressão lateral ou multidirecional ao longo da ombreira ou batente, enquanto a vedação do peitoril depende de compressão descendente na base, o que altera se perfis como vassoura ou bulbo são mais adequados para manter uma linha de contato consistente.

Compatibilidade da parte inferior da porta, peitoril e vedação ajustável

A compatibilidade da parte inferior da porta depende da folga do piso, da forma do peitoril, do caminho de abertura e das condições de abertura irregular, em vez de tratar uma vedação perimetral padrão como suficiente. A parte inferior da porta pode exigir uma vedação tipo vassoura, vedação ajustável, vedação automática ou fita compatível com peitoril, dependendo de como a porta interage com o peitoril durante o fechamento.

A forma do peitoril e o caminho de abertura determinam a consistência com que a parte inferior da porta atinge o ponto de contato. Uma vedação tipo vassoura pode ser adequada para uma folga de piso estável onde a linha de contato do peitoril permanece consistente, enquanto uma vedação automática ou fita compatível com peitoril pode ser necessária quando o contato varia durante o caminho de abertura ou quando a geometria do peitoril altera o comportamento de compressão.

Condição da parte inferior da porta	Direção da vedação	Risco de compatibilidade	Indicação para decisão
Folga inferior estável	Vedação tipo vassoura	O contato pode variar com o movimento	Verificar folga consistente do piso
Abertura irregular	Vedação ajustável	Contato irregular na largura	Requer compensação na abertura
Peitoril elevado	Fita compatível com peitoril	Risco de incompatibilidade de compressão	Corresponder ao perfil de contato do peitoril
Sem contato com o peitoril	Vedação automática	Abertura aberta durante o fechamento	Engatar durante a ação de fechamento
Problema de folga de abertura	Rejeição apenas perimetral	Interferência no movimento	Reavaliar a abordagem de vedação inferior

Um piso irregular pode criar uma abertura irregular onde um lado da parte inferior da porta é mais largo que o outro. Neste caso, a ajustabilidade se torna mais importante que o tipo de vedação, pois vedações tipo vassoura fixas podem não manter contato uniforme em todo o caminho de abertura.

Escolha entre vedação tipo vassoura, vedação ajustável, vedação automática ou fita compatível com peitoril com base na folga do piso, forma do peitoril, caminho de abertura e se uma abertura irregular afeta a consistência do contato. Para um contexto de decisão mais amplo, consulte o guia de seleção.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Vedações inferiores ajustáveis e automáticas para aberturas irregulares

Os sistemas de vedação inferior ajustável e vedação inferior automática suportam condições de abertura irregular ao permitir variação controlada na altura de vedação quando uma tira fixa não consegue manter contato consistente na parte inferior da porta. A ajustabilidade funciona como controle de ajuste, portanto o desempenho depende da correspondência da faixa de descida, do contato do peitoril e da folga de abertura, em vez de tratá-la como uma melhoria universal.

A forma do peitoril e o alinhamento da porta definem se uma vedação inferior ajustável pode operar dentro de sua faixa de trabalho. Uma abertura irregular ainda pode exigir avaliação da folga de abertura e da estabilidade do contato, pois uma vedação inferior automática pode se tornar inadequada se a geometria do peitoril ou o alinhamento impedir o engate consistente em toda a largura da parte inferior da porta.

• Abertura irregular: a adequação depende se a variação da abertura permanece dentro da faixa ajustável
• Faixa de descida: deve cobrir o ponto de contato mais baixo sem interferir nos pontos mais altos
• Contato do peitoril: requer engate consistente com a forma do peitoril durante o movimento
• Folga de abertura: deve permanecer suficiente para evitar restrição durante a operação da porta

Vedações tipo vassoura e vedações perimetrais para aberturas estáveis

Uma abertura estável permite que uma vedação tipo vassoura ou vedação perimetral mantenha contato consistente, pois a parte inferior da porta, a ombreira lateral e a ombreira superior permanecem alinhadas durante o fechamento, permitindo que elementos de vedação fixos funcionem sob condições previsíveis. Uma abertura estável depende de folga consistente e de uma superfície de contato uniforme ao longo da linha de vedação, em vez de variação durante a operação.

As vedações tipo vassoura gerenciam principalmente a posição da vassoura inferior onde existe folga consistente, enquanto as vedações perimetrais gerenciam a compressão ao longo da ombreira lateral e da ombreira superior onde a compressão perimetral permanece uniforme. Essas vedações fixas dependem de geometria de abertura estável, portanto o desempenho está ligado à superfície de contato consistente e ao fechamento estável, em vez de ajuste adaptativo. Em contraste, aberturas irregulares podem reduzir a eficácia porque o contato muda ao longo da linha de vedação.

• Vedação tipo vassoura: adequada para folga inferior estável com superfície de contato consistente
• Ombreira lateral: vedação perimetral funciona quando a compressão vertical permanece uniforme
• Ombreira superior: tira fixa tem desempenho quando o alinhamento superior permanece consistente

Verificações de compatibilidade antes de escolher a vedação

As verificações de compatibilidade antes de escolher a vedação atuam como um filtro que avalia se as condições de ajuste estão alinhadas com os requisitos de quadro, abertura, contato, compressão e fixação, em vez de depender apenas da preferência. Essas verificações de compatibilidade geralmente levam a uma decisão de aprovado, cautela ou rejeitado com base em quão bem o sistema de vedação corresponde às condições físicas.

Cada verificação começa com a abertura medida e o material do quadro, pois estes definem as condições básicas de ajuste para a seleção da vedação. Mini-lista de verificação para variáveis primárias de ajuste:

• Consistência da abertura medida em todo o caminho de fechamento
• Adequação do material do quadro para retenção da vedação
• Estabilidade da superfície de montagem e área utilizável
• Alinhamento do ponto de contato ao longo da linha de vedação
• Compatibilidade do perfil da vedação com a geometria do quadro
• Nível de pressão de fechamento e padrão de distribuição
• Sinais claros de falha indicando condições de decisão de rejeição

As verificações de superfície de montagem e ponto de contato refinam a decisão ao confirmar se a vedação pode permanecer estável durante ciclos repetidos de fechamento. Mesmo quando a abertura é aceitável, uma superfície de montagem instável ou ponto de contato desalinhado pode alterar o resultado de aprovado para cautela, dependendo das condições de movimento e desgaste.

O perfil da vedação e a pressão de fechamento determinam se a vedação selecionada mantém compressão funcional em toda a linha de contato, pois a distribuição irregular de pressão pode reduzir a consistência da vedação. Esses critérios são frequentemente avaliados em conjunto com o guia de seleção para refinar a decisão final de ajuste.

Se as verificações de compatibilidade revelarem comportamento de vedação inconsistente ou padrões de vazamento não resolvidos, é necessária uma investigação adicional de problemas de vazamento de ar antes da seleção final.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

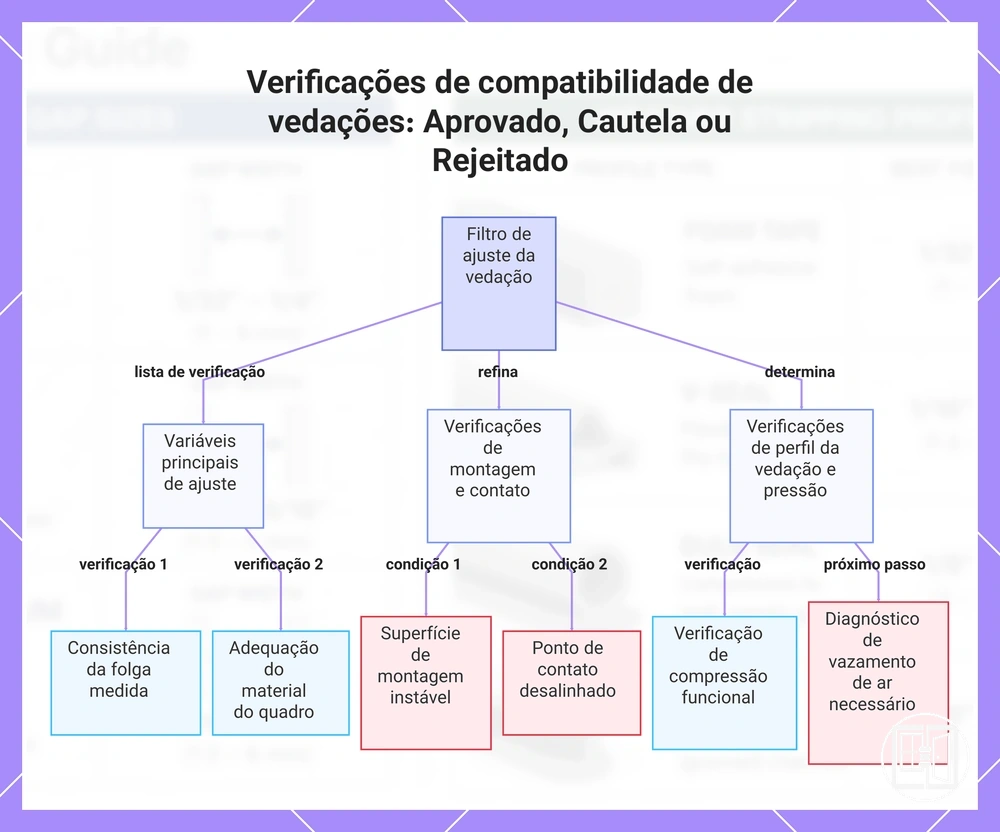

Este gráfico mostra as verificações de compatibilidade das vedações que avaliam as condições de ajuste e resultam em decisões de aprovado, cautela ou rejeição.

Erros de compatibilidade que causam vedação deficiente

Erros de compatibilidade que causam vedação deficiente ocorrem quando a vedação não corresponde à abertura medida, ao material do quadro, ao ponto de contato ou ao método de fixação, levando a correntes de ar, travamento ou comportamento solto da vedação. Em muitos casos, os erros de compatibilidade são a principal razão para a vedação deficiente, e não o material de vedação em si.

A maioria dos erros de compatibilidade pode ser agrupada em alguns ajustes e incompatibilidades de instalação recorrentes que afetam o desempenho da vedação:

Erro	Sintoma	Problema provável de compatibilidade	Direção da correção
Espessura errada	Travamento ou fechamento duro	Incompatibilidade com a abertura medida	Reavaliar o dimensionamento da abertura antes da seleção
Perfil errado	Corrente de ar ou linha de vedação irregular	Desalinhamento do ponto de contato	Corresponder o perfil à geometria do quadro
Método de fixação errado	Vedação solta ou desprendimento	Incompatibilidade com a superfície do quadro	Alinhar método de fixação com o tipo de quadro
Superfície suja ou irregular	Falha intermitente de vedação	Má condição da superfície de montagem	Estabilizar e limpar a superfície de contato
Forma do peitoril ignorada	Fenda na borda inferior	Incompatibilidade com o peitoril	Considerar a geometria do peitoril
Abertura irregular	Vedação parcial ou vazamento	Zona de compressão variável	Ajustar a seleção à variação da abertura

Esses erros de compatibilidade geralmente interagem, o que significa que uma única incompatibilidade na espessura, perfil ou método de fixação pode criar múltiplos sintomas, como corrente de ar, travamento ou vedação solta. Corrigir o ajuste requer alinhar todas as variáveis principais, em vez de alterar apenas o material.

Se a vedação deficiente continuar após a correção dos fatores de compatibilidade, o problema pode ir além do ajuste e exigir uma avaliação separada de problemas de vazamento de ar.
