Guide de compatibilité des coupe-froid pour fenêtres et portes

La compatibilité du coupe-froid pour fenêtres et portes dépend de l'adaptation d'un joint à une condition de cadre spécifique pour maintenir une étanchéité efficace en usage. Elle est déterminée par l'interaction entre la taille de l'espace, le type de cadre, le profil du joint, la plage de compression, la surface de montage, le point de contact et la tolérance d'ajustement dans la structure du cadre. Lorsque ces variables s'alignent, le coupe-froid peut maintenir un contact stable et une compression contrôlée pendant les cycles de mouvement.

Le même joint peut se comporter différemment sur deux cadres qui semblent similaires à première vue. Un profil qui s'ajuste parfaitement sur un cadre rigide peut ne pas maintenir une plage de compression adéquate sur une surface de montage flexible ou irrégulière. Dans certains cas, le point de contact peut se déplacer de la ligne d'étanchéité prévue, créant des espaces même lorsque le profil du joint semble visuellement compatible. Ces résultats sont conditionnels et dépendent souvent de petites variations dans la taille de l'espace et l'état du cadre.

Cette page évalue la compatibilité du coupe-froid comme un processus décisionnel structuré plutôt qu'une hypothèse de produit fixe. Elle détaille comment la tolérance d'ajustement est déterminée par des facteurs physiques tels que le comportement en compression, l'alignement de la surface d'étanchéité et la géométrie du cadre. L'accent est mis sur la compréhension des situations où un joint fonctionne de manière fiable et où des ajustements des critères de sélection sont nécessaires avant les décisions d'installation.

La compatibilité se distingue de la comparaison plus large des matériaux et du diagnostic des fuites d'air, car ces domaines impliquent des niveaux d'évaluation différents. Bien que le choix du matériau puisse influencer les performances, la compatibilité se concentre spécifiquement sur la capacité du joint à s'adapter physiquement à la surface de montage du cadre et à maintenir un contact efficace lors des mouvements.

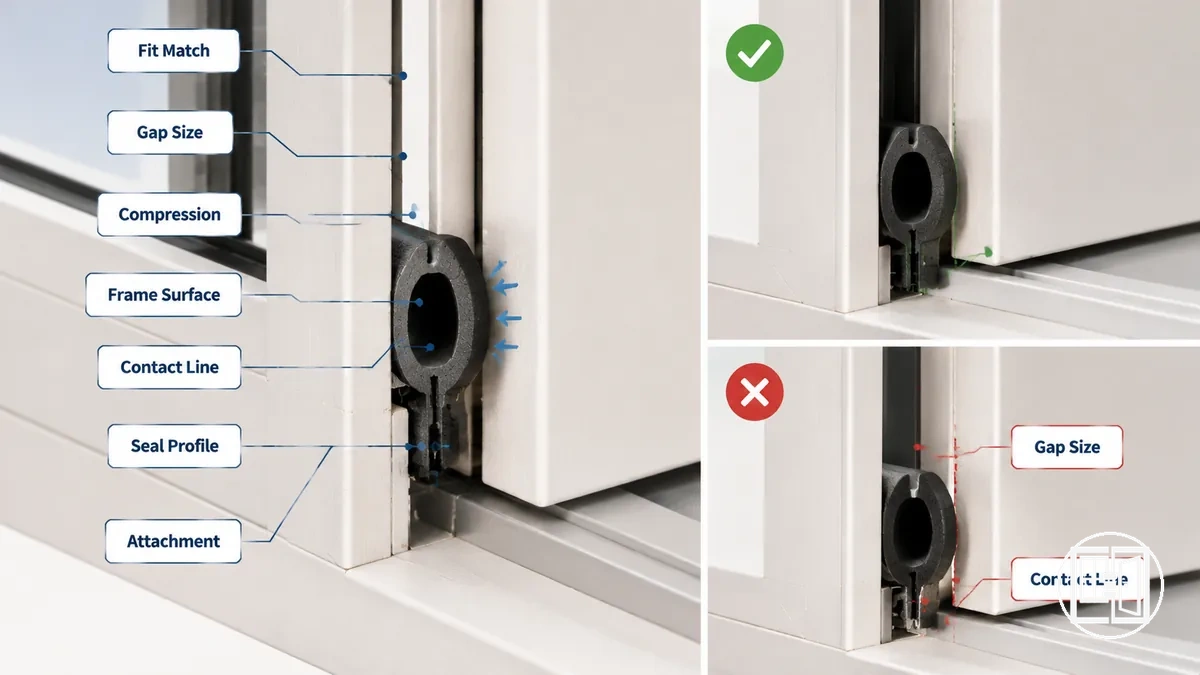

Ce qui rend le coupe-froid compatible avec un cadre de porte ou de fenêtre

La compatibilité du coupe-froid avec un cadre de porte ou de fenêtre dépend de la capacité du profil du joint à maintenir un contact stable avec la surface du cadre sous compression et en mouvement. Il s'agit d'une relation d'ajustement déterminée par la manière dont la taille de l'espace, la plage de compression, la méthode de fixation et l'alignement de la ligne de contact fonctionnent ensemble dans des conditions réelles. Lorsque ces éléments s'alignent, le résultat est un ajustement de cadre compatible plutôt que marginal ou inadapté.

La compatibilité est déterminée par la manière dont le joint se comprime contre la surface du cadre et maintient une ligne de contact continue lors du fonctionnement de la porte ou de la fenêtre. La méthode de fixation doit maintenir le profil du joint en position tout en permettant une compression contrôlée sans rompre la connexion de la surface d'étanchéité. Lorsque la compression, le contact et la fixation fonctionnent en équilibre, le résultat peut être un ajustement compatible, tandis qu'un déséquilibre conduit souvent à des résultats marginaux ou inadaptés.

Un joint peut ressembler au joint d'étanchéité d'origine mais échouer dans ses performances réelles si la ligne de contact ne s'aligne pas correctement avec la surface du cadre ou si la compression est en dehors de la plage requise. Cela crée une distinction entre la similarité visuelle et la compatibilité fonctionnelle dans des conditions réelles de cadre.

La compatibilité peut être évaluée à travers un petit ensemble de conditions physiques qui déterminent comment le coupe-froid interagit avec la structure du cadre :

• Taille de l'espace : détermine si le profil du joint peut atteindre et comprimer efficacement
• Plage de compression : contrôle la réponse du joint sous la force de fermeture
• Point de contact : définit l'alignement avec la surface du cadre ou la ligne d'étanchéité
• Méthode de fixation : affecte la stabilité lors des mouvements répétés
• État du cadre : influence la régularité de la surface d'assise et la tolérance d'ajustement

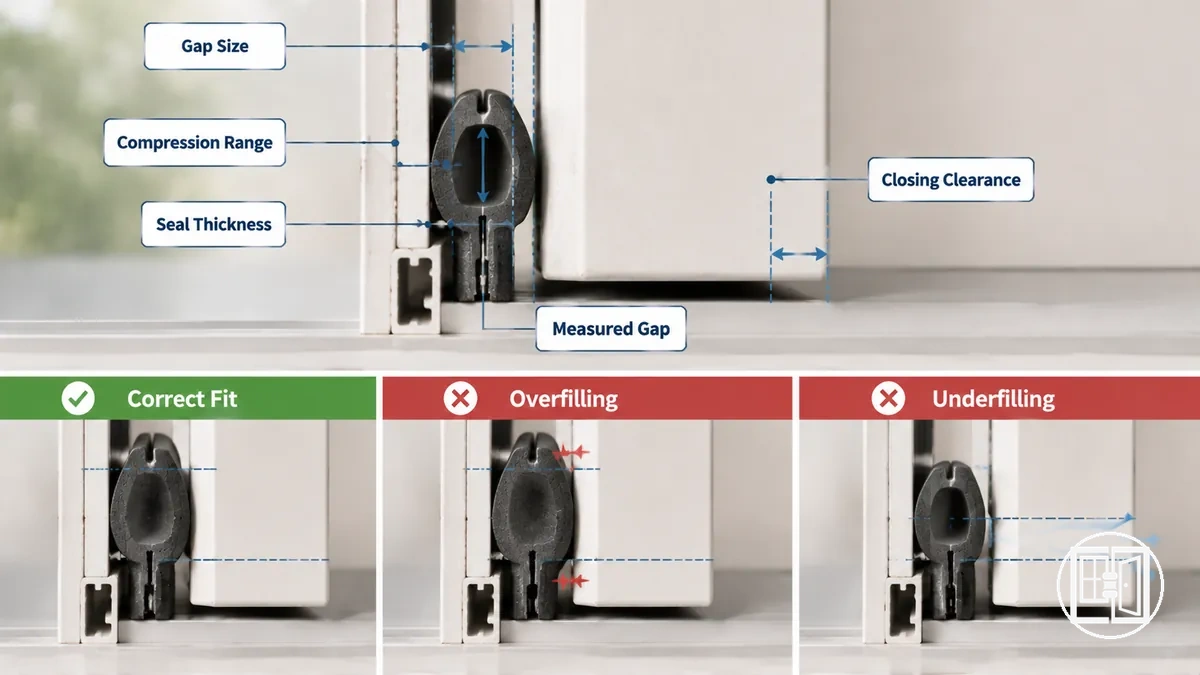

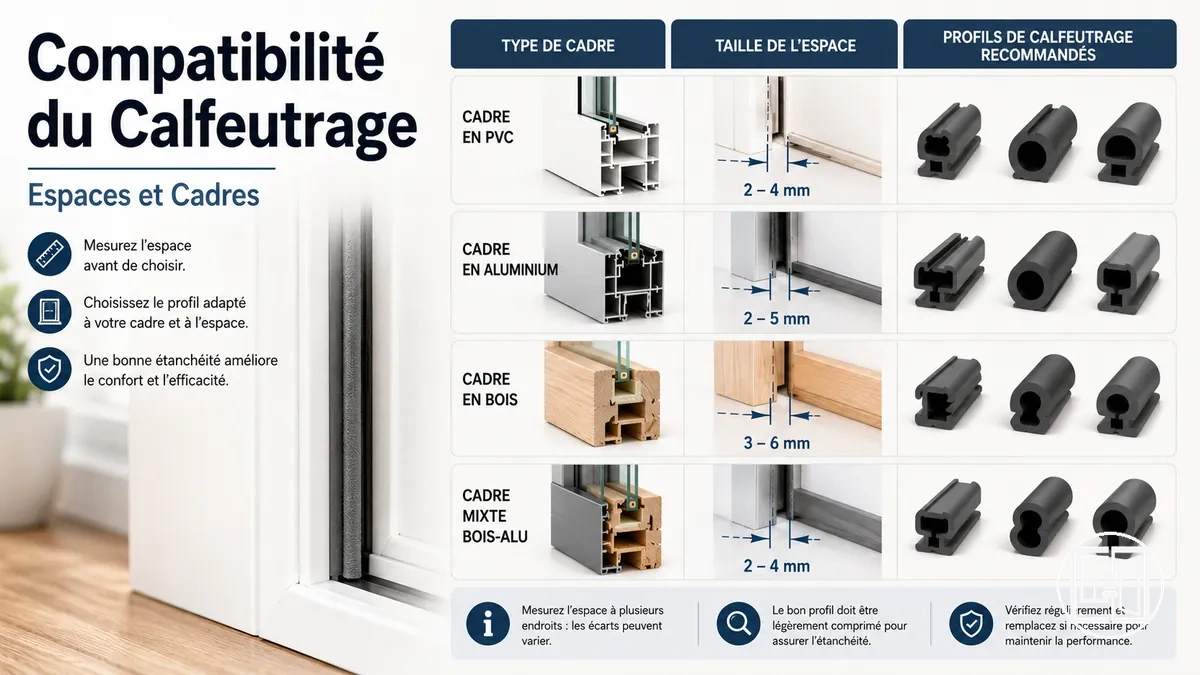

Taille de l'espace et plage de compression pour un ajustement d'étanchéité correct

La taille de l'espace et la plage de compression pour un ajustement d'étanchéité correct doivent être évaluées ensemble car le résultat de l'étanchéité dépend de la manière dont l'espace mesuré se traduit en compression utilisable. Cette relation détermine si le coupe-froid peut remplir le jeu de fermeture sans surremplir ou sous-remplir l'ouverture du cadre. Cela crée un lien direct de la mesure à la décision pour sélectionner l'épaisseur de joint et le comportement en compression appropriés.

Les conditions d'espace sur un cadre de porte ou de fenêtre peuvent varier entre le côté charnière, le côté pêne, le seuil ou les bords du vantail, et cette variation affecte directement le comportement de la plage de compression. Un espace inégal peut nécessiter une tolérance de compression différente le long du même cadre, tandis qu'un espace constant permet une étanchéité plus stable. Les joints précédemment comprimés ou usés peuvent fausser les mesures d'espace, ce qui modifie les décisions de dimensionnement en fonction du mouvement réel du cadre.

Un décalage entre la taille de l'espace et la plage de compression peut entraîner un surremplissage ou un sous-remplissage, où le joint soit coince contre le cadre soit ne parvient pas à maintenir un contact continu. Ces deux conditions réduisent l'efficacité de l'étanchéité et indiquent que l'épaisseur du joint ou la capacité de compression ne correspond pas à l'ouverture du cadre. Le tableau suivant organise comment différentes conditions d'espace mesuré se traduisent en risque d'ajustement et en indices de décision.

Condition d'espace mesuré	Besoin de compression	Risque d'ajustement	Indice de décision
Étroit	Faible tolérance de compression	Risque de sous-remplissage	Utiliser un profil de joint flexible plus fin
Modéré	Plage de compression équilibrée	Faible risque d'ajustement	Un joint standard adaptable peut convenir
Large	Besoin de compression élevé	Risque de surremplissage	Utiliser un profil à capacité d'expansion plus élevée
Inégal	Plage de compression variable	Contact d'étanchéité irrégulier	Joint réglable ou adaptatif nécessaire
Joint ancien comprimé	Tolérance de compression restaurée	Mesure d'espace trompeuse	Remesurer après avoir retiré l'ancienne bande

Espaces étroits et coupe-froid bas profil

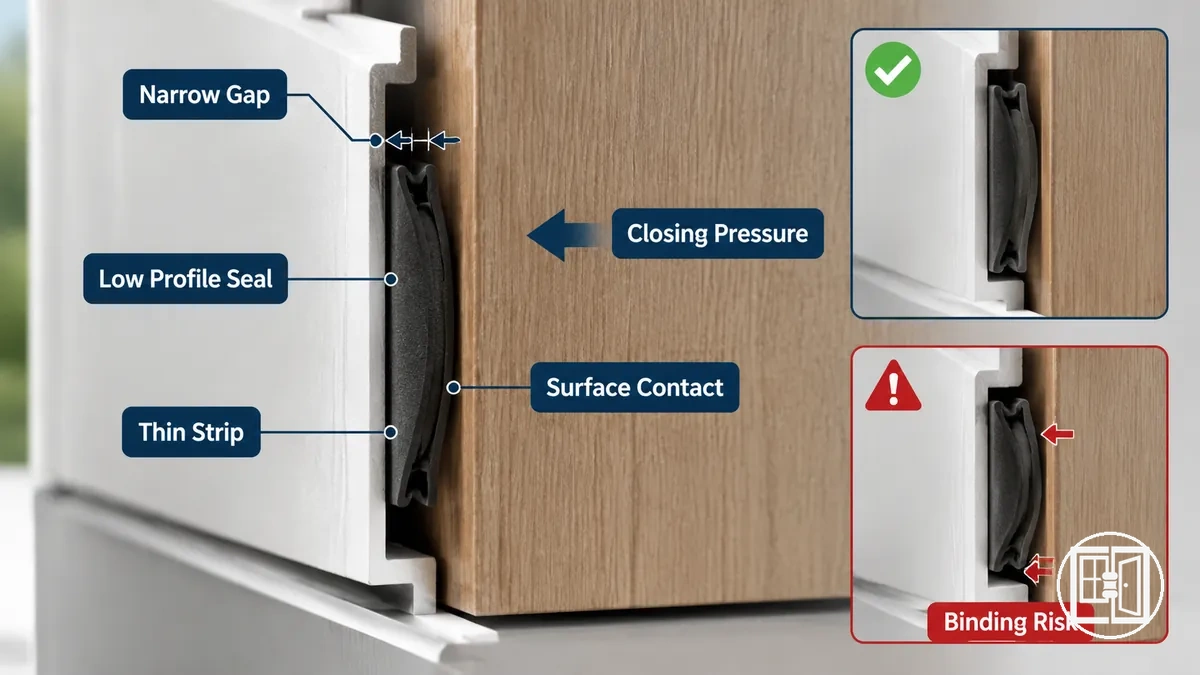

Les espaces étroits et le coupe-froid bas profil nécessitent généralement un joint bas profil car un jeu limité doit se fermer sans pression de fermeture excessive qui entraîne un coincement. Une bande fine est utilisée pour maintenir un contact de surface contrôlé tout en permettant un mouvement fluide de la porte ou de la fenêtre, le risque de coincement augmentant lorsque le profil est trop haut pour l'espace étroit. :contentReference[oaicite:0]{index=0}

Les espaces étroits et le coupe-froid bas profil peuvent être mal évalués lorsqu'un ancien joint aplati reste en place, car il réduit le jeu visible et fausse la mesure réelle de l'espace. Après retrait, le besoin réel de contact de surface et la pression de fermeture peuvent différer, ce qui signifie qu'une bande surdimensionnée peut toujours créer un coincement même si l'espace semble initialement restrictif. Dans ces cas, l'acceptation ou le rejet d'un profil plus épais dépend du jeu corrigé plutôt que de la lecture aplatie.

• Espace étroit : nécessite un joint bas profil avec une faible hauteur de compression
• Contact de surface : doit rester constant sans restreindre le mouvement
• Pression de fermeture : doit rester dans les limites de fonctionnement fluide pour éviter le coincement
• Risque de bande surdimensionnée : peut interférer même lorsque l'espace semble visuellement serré

Espaces larges et limites des joints extra-épais

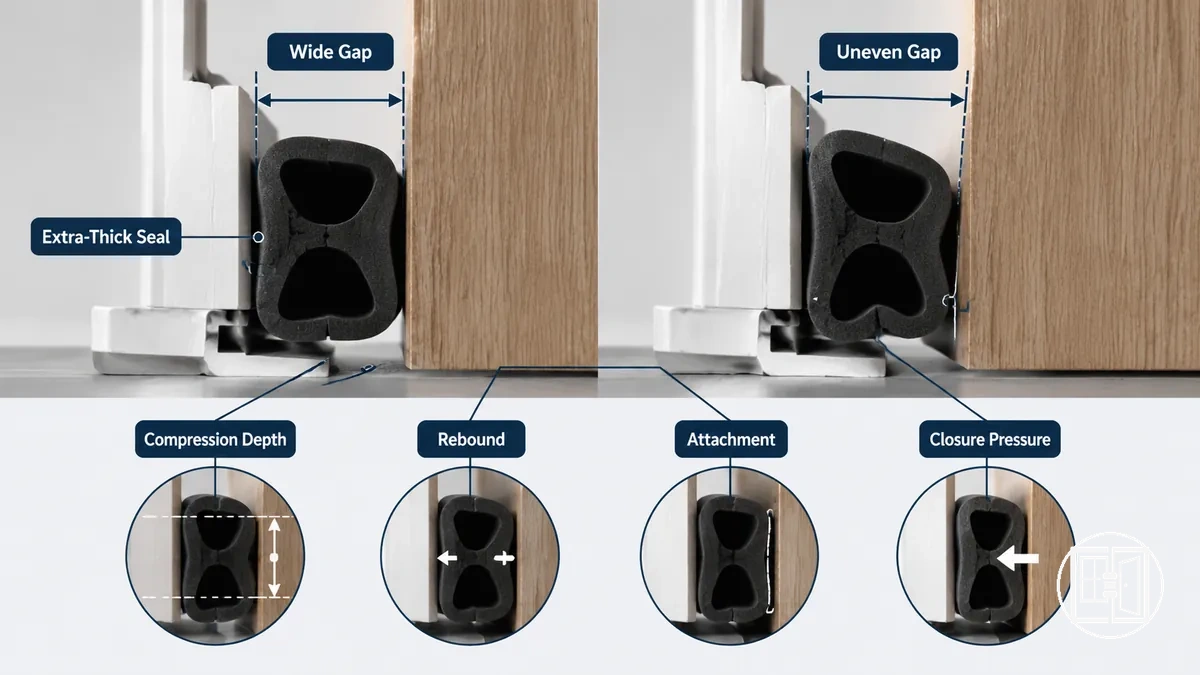

Les espaces larges et les limites des joints extra-épais dépendent de la capacité du joint à fournir une profondeur de compression suffisante pour remplir l'ouverture sans créer une pression de fermeture excessive. Un joint extra-épais peut convenir à un espace large lorsque le rebond, la résistance de fixation et la stabilité du contact avec le cadre restent équilibrés, mais les performances peuvent varier selon le mouvement du cadre et l'état de la surface. :contentReference[oaicite:0]{index=0}

Un espace large et uniforme peut permettre à une bande extra-épaisse de fonctionner plus régulièrement car la profondeur de compression est relativement uniforme sur le cadre. Un espace large et irrégulier peut modifier la pression de fermeture et le comportement de rebond à différents points, ce qui peut réduire la stabilité du contact et augmenter la variabilité de l'ajustement. Une approche d'étanchéité réglable peut donc être plus adaptée dans certains cas plutôt que de se fier uniquement à l'épaisseur.

• Vérifier si la profondeur de compression correspond à l'ensemble de l'espace large sans restreindre la fermeture.
• Vérifier le comportement de rebond pour maintenir un contact constant avec le cadre après la fermeture.
• Évaluer la pression de fermeture pour éviter un mouvement difficile de la porte ou de la fenêtre.
• Confirmer la résistance de fixation sous contrainte de mouvement répété.
• Évaluer la variation d'espace irrégulier avant de sélectionner un joint extra-épais.

Canaux de cadre, rainures et surfaces de montage

La compatibilité du canal de cadre, de la rainure et de la surface de montage dépend de la capacité du cadre à supporter un joint à pression, un joint adhésif ou un joint monté en surface, afin que la méthode de fixation reste en place et alignée lors des mouvements. La compatibilité est d'abord déterminée par la présence d'une rainure ou gorge pour la rétention, ou d'une surface de montage plane permettant l'adhésion et le contact de surface.

Caractéristique du cadre	Base de joint compatible
Rainure / gorge	Joint à pression
Surface peinte plane	Joint adhésif
Surface de butée / huisserie	Joint monté en surface
Zone de seuil	Joint monté en surface ou adhésif (varie selon la condition)
Surface inadaptée	Aucune méthode de fixation stable

Les canaux de cadre, les rainures, les gorges et les surfaces de montage définissent le comportement d'une base de joint une fois positionnée. Une rainure ou gorge peut soutenir un joint à pression en assurant la rétention dans un canal d'assise, tandis que les surfaces planes et les zones d'huisserie peintes s'alignent plus souvent avec des joints adhésifs ou montés en surface. Les zones de butée, de vantail, d'huisserie et de seuil peuvent affecter l'alignement différemment selon l'usure, l'accumulation de peinture et la largeur de contact disponible, ce qui peut augmenter le risque de fixation lorsque la surface est irrégulière.

La compatibilité de fixation et la préférence de matériau peuvent s'influencer mutuellement, mais elles restent des niveaux d'évaluation distincts, car une surface de montage adaptée ne garantit pas toujours une performance stable à long terme dans des conditions de mouvement. Ces différences sont clarifiées dans la section différences de matériaux.

Cadres à rainure ou gorge pour joints à pression

La compatibilité d'une rainure ou gorge dépend de l'adaptation de la nervure du joint à pression, du barbillon de retenue, de la largeur de la gorge et de la profondeur d'insertion afin que le joint puisse s'asseoir solidement dans le cadre à rainure sans desserrage ni désalignement. La nervure du joint doit s'aligner avec le canal de la gorge, tandis que la hauteur du bulbe et la position de la face de compression déterminent si le joint à pression maintient un contact de cadre stable plutôt que de reposer uniquement sur une similarité visuelle de profil.

Les cadres à rainure dont les gorges sont usées, repeintes ou déformées peuvent réduire les performances de rétention car la largeur et la profondeur de la gorge peuvent ne plus soutenir une profondeur d'insertion stable. Dans ces conditions, même lorsque la nervure du joint et le barbillon de retenue semblent compatibles, le joint à pression peut reposer de manière lâche ou inégale en raison d'une définition réduite de la gorge ou d'une forme de canal irrégulière.

• la nervure du joint doit correspondre à la largeur de la rainure pour une rétention sécurisée
• la profondeur d'insertion doit permettre un assise complète sans désengagement partiel
• la hauteur du bulbe doit s'aligner avec la face de compression pour un contact de cadre stable

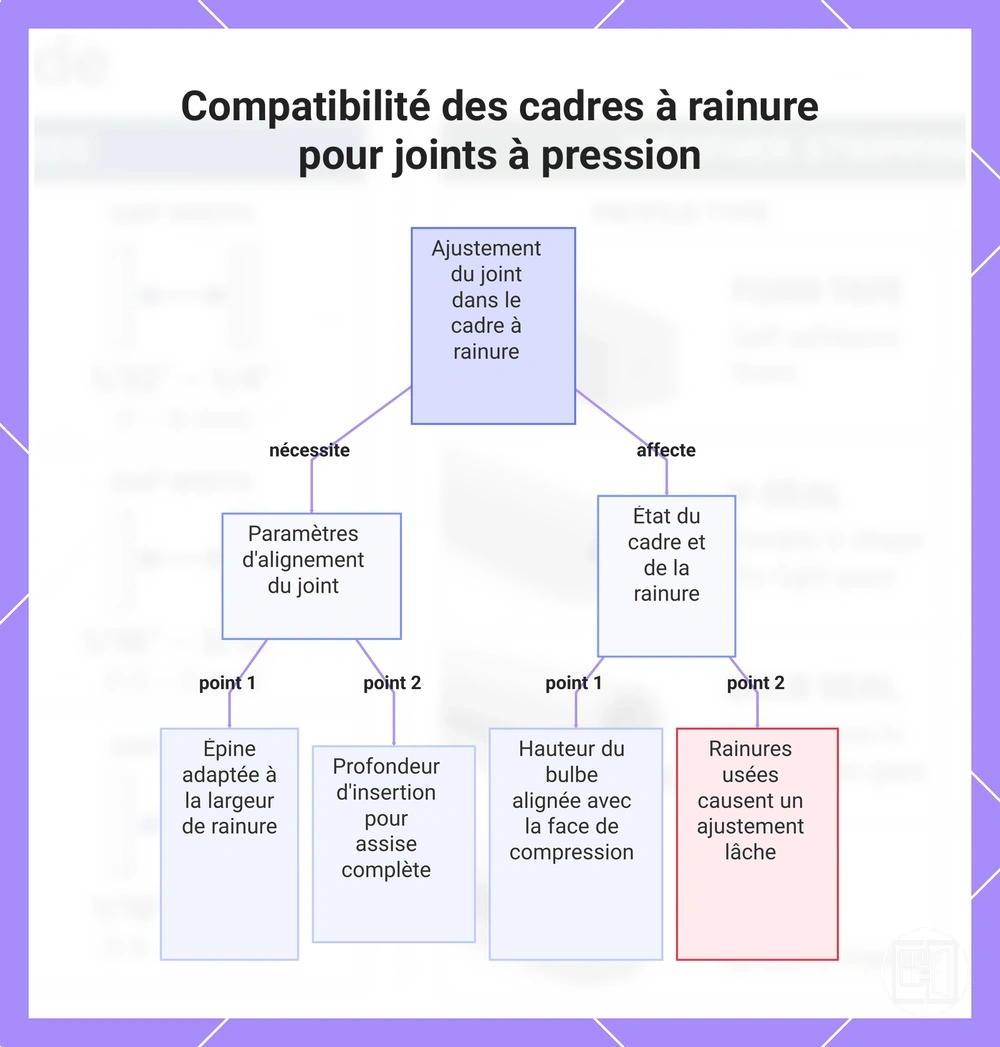

Ce graphique montre les principaux facteurs de compatibilité et les risques pour les joints à pression dans les cadres à rainure, y compris les exigences d'alignement et les effets de l'état de la rainure.

Surfaces de cadre planes pour joints adhésifs ou montés en surface

Une surface de cadre plane peut supporter un joint adhésif ou un joint monté en surface lorsque la face de montage offre une largeur suffisante, un alignement stable de la ligne de contact et une fiabilité de fixation constante lors des mouvements normaux. La surface de cadre plane doit permettre au joint adhésif ou au joint monté en surface de reposer uniformément afin que la ligne de contact reste alignée pendant les cycles de fermeture répétés.

La fiabilité de fixation dépend fortement de l'état de la surface, de l'état de la peinture et de la trajectoire de mouvement du cadre. Même lorsqu'une surface de cadre plane semble compatible, des couches de peinture inégales, la présence de poussière ou des sections de cadre flexibles peuvent réduire la stabilité du contact et augmenter le risque de décollement avec le temps. Dans ces cas, la compatibilité apparente peut ne pas se traduire par une performance stable après utilisation.

Liste de vérification de l'aptitude

• La surface de cadre plane a une largeur de contact propre suffisante
• La ligne de contact s'aligne uniformément le long du chemin d'étanchéité
• L'état de la peinture est stable, sans accumulation inégale affectant l'adhésion
• La trajectoire de mouvement ne crée pas de contrainte de bord répétée ni de risque de décollement

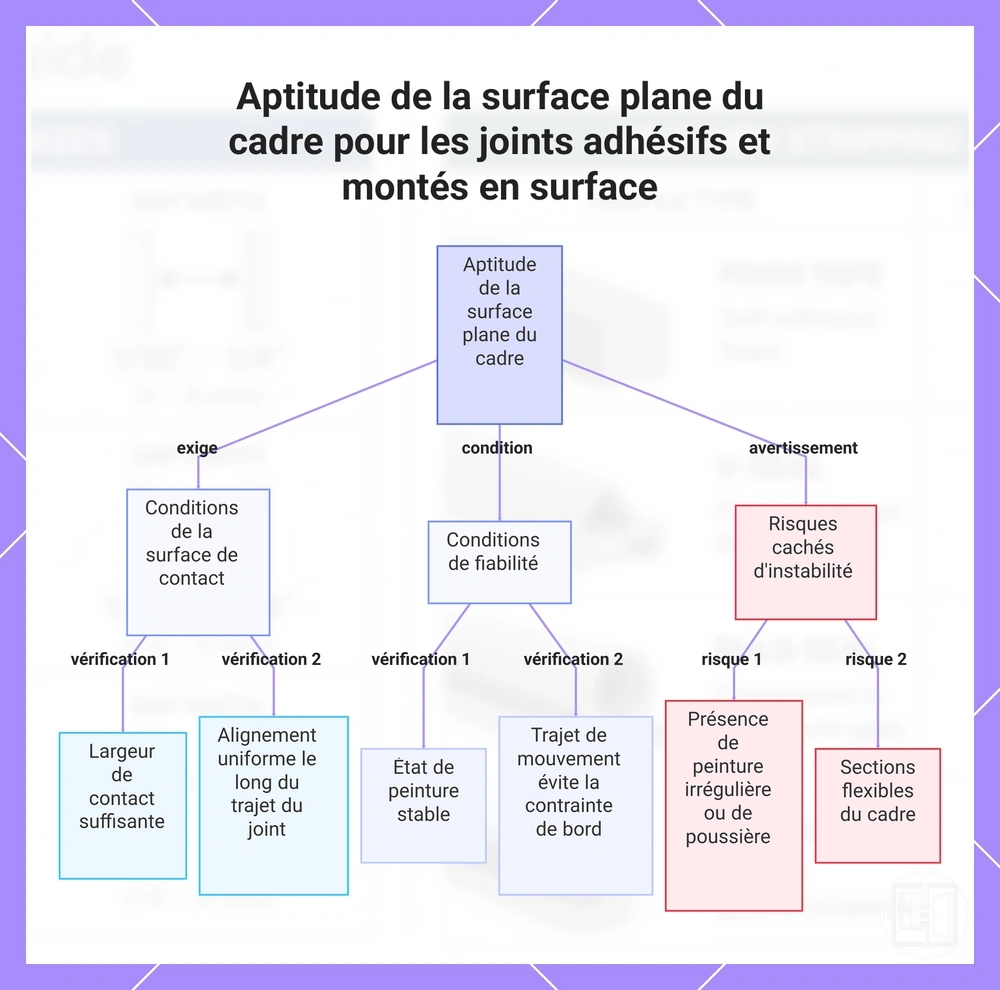

Ce diagramme montre les exigences clés, les conditions critiques et les risques cachés pour garantir qu'une surface plane de cadre supporte de manière fiable un joint adhésif ou monté en surface.

Conditions des matériaux de cadre qui modifient la compatibilité du joint

Les conditions des matériaux de cadre modifient la compatibilité du joint car le style de rainure, la stabilité de surface, le comportement adhésif et la tolérance de compression varient même lorsque la taille de l'espace semble similaire. Ces facteurs déterminent comment un joint s'aligne, se maintient et fonctionne dans différents environnements de cadre.

Les conditions des cadres en uPVC, en bois et en métal créent des comportements de compatibilité distincts. Les cadres en uPVC reposent souvent sur un style de rainure défini qui soutient une étanchéité guidée, tandis que le bois dépend davantage de la stabilité de surface et de l'état de la peinture, ce qui peut influencer le comportement adhésif des joints montés en surface. Les conditions des cadres métalliques offrent habituellement une dureté de surface plus élevée et des lignes de contact plus régulières, mais la corrosion ou un vieillissement inégal peut réduire la tolérance de compression. Pour tous les types de matériaux de cadre, l'âge et l'usure peuvent altérer la définition de la rainure ou la régularité de surface, modifiant ainsi le comportement d'ajustement attendu.

Les conditions des matériaux de cadre doivent être considérées comme des modificateurs de compatibilité plutôt que comme des règles fixes, car la conception de la rainure, la stabilité de surface et le comportement en mouvement peuvent varier au sein de chaque catégorie de matériau. Cette séparation aide à distinguer la logique de compatibilité des sujets d'évaluation plus larges tels que les différences de matériaux.

État du matériau du cadre	Effet sur la compatibilité	Précautions d'ajustement	Orientation de joint adaptée
Cadre en uPVC	Le style de rainure soutient une étanchéité guidée	L'usure ou les rainures peu profondes peuvent réduire la précision d'ajustement	Joints à pression ou sur rainure
Bois peint	La stabilité de surface affecte le comportement adhésif	Les couches de peinture et le mouvement peuvent réduire la régularité de l'adhésion	Joints montés en surface
Bois nu ou irrégulier	Stabilité de surface et alignement de contact variables	Une surface irrégulière peut affecter la fiabilité de la fixation	Joints montés en surface avec prudence
Cadre métallique	Contact de surface stable avec une tolérance de compression plus élevée	La corrosion ou des sections inégales peuvent affecter l'alignement	Joints montés en surface ou sur rainure
Cadre vieilli (tout matériau)	Définition de rainure ou régularité de surface réduite	L'usure et la déformation peuvent modifier le comportement d'ajustement	Sélection basée sur l'état requise

Cadres en uPVC et ajustement des joints de remplacement

La compatibilité d'un cadre en uPVC dépend de l'adaptation du type de rainure, du profil de joint et du chemin de compression, car l'ajustement du joint de remplacement est généralement spécifique au profil plutôt que basé sur une similarité visuelle. Un ajustement à pression correct se produit lorsque le joint de remplacement s'aligne avec la géométrie de rainure existante et répond correctement à la pression du vantail lors de la fermeture.

Dans un cadre en uPVC, le type de rainure définit la sécurité d'assise du joint de remplacement, tandis que le profil de joint détermine la façon dont le joint se comprime le long du chemin de fermeture. La pression du vantail influence l'étanchéité du maintien du joint pendant le fonctionnement et si l'ajustement à pression reste stable ou évolue vers un risque d'inadéquation. Les cadres en uPVC plus anciens peuvent présenter des cas limites où la forme du joint d'origine est aplatie ou peu claire, rendant l'identification dépendante du comportement de la rainure et de la réponse en compression plutôt que de l'apparence.

• le type de rainure doit s'aligner avec le profil du joint de remplacement pour une assise stable
• le profil de joint doit correspondre au chemin de compression sous la pression du vantail
• la forme du joint plus ancien peut être peu fiable pour une identification visuelle directe

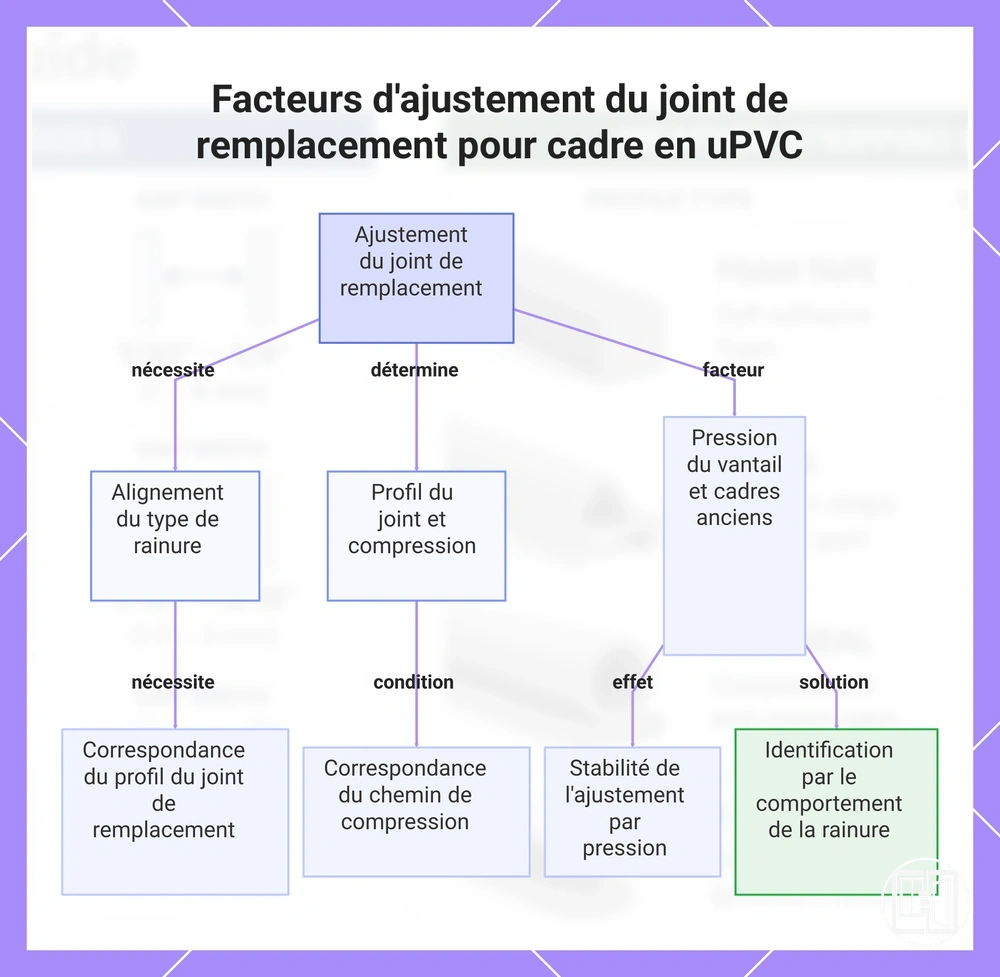

Ce graphique montre les trois principales conditions qui déterminent l'ajustement correct par pression d'un joint de remplacement dans un cadre en uPVC : alignement du type de rainure, chemin de compression du profil du joint et l'influence de la pression du vantail ainsi que la gestion des cadres anciens.

Cadres en bois et en métal avec surfaces d'étanchéité variables

La compatibilité des cadres en bois et en métal dépend de l'état de la surface, de la largeur de montage et de la manière dont la surface d'étanchéité s'aligne avec le joint choisi, car les couches de peinture, la corrosion, la profondeur de feuillure et la position de butée peuvent modifier le point de contact effectif même lorsque la surface semble plane. Les joints adhésifs, à compression ou montés en surface peuvent chacun répondre différemment selon ces conditions.

Dans un cadre en bois, les couches de peinture et le mouvement naturel peuvent modifier la stabilité de la surface et affecter la manière dont un joint monté en surface maintient le contact, en particulier lorsque la largeur de montage est limitée ou irrégulière. Dans un cadre en métal, la corrosion ou les irrégularités de surface peuvent déplacer le point de contact, tandis que la profondeur de feuillure et la position de butée influencent la régularité d'un ajustement à compression. Une surface visuellement plane peut encore être inadaptée lorsque le point de contact ne s'aligne pas avec la trajectoire du joint, conduisant à un décalage entre la géométrie du cadre et la ligne d'étanchéité.

• Cadre en bois : évaluer les couches de peinture, le mouvement et la largeur de montage avant de choisir des joints adhésifs ou montés en surface
• Cadre en métal : vérifier la corrosion, la stabilité de la surface et l'alignement du point de contact pour un ajustement à compression ou monté en surface
• Les deux types de cadre : vérifier la profondeur de feuillure et la position de butée pour assurer un alignement d'étanchéité correct

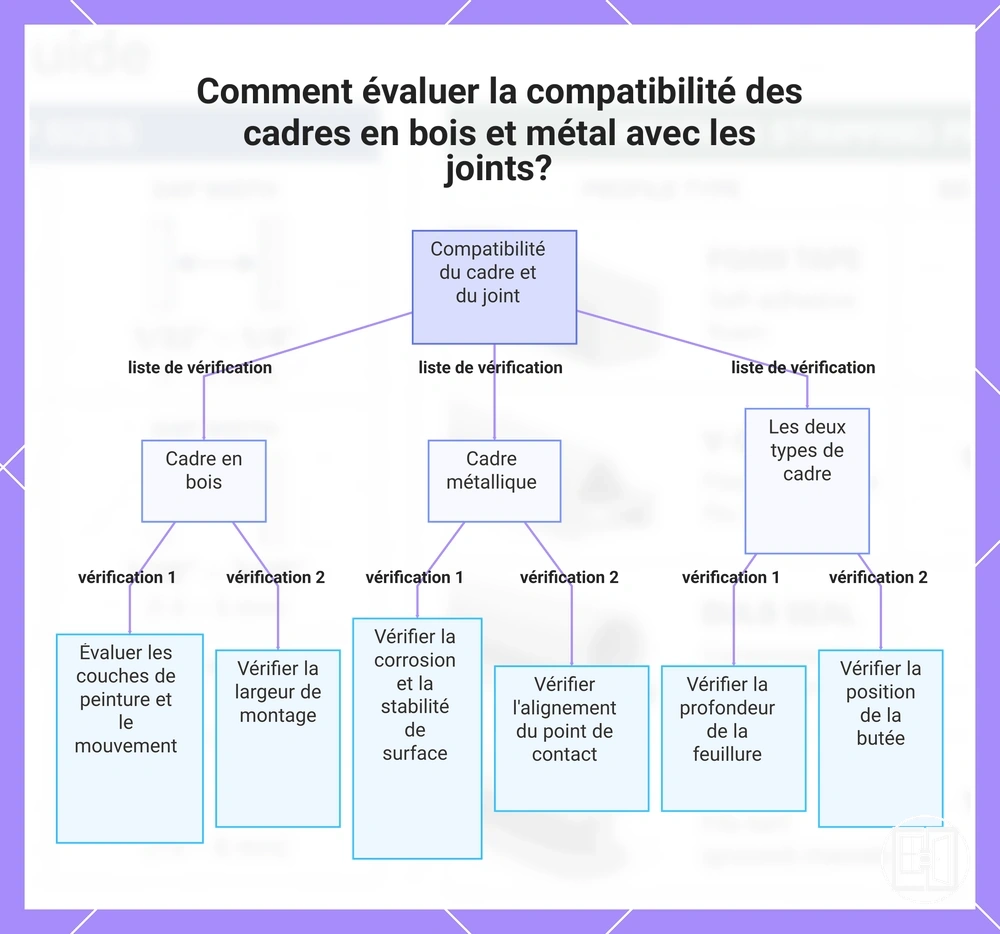

Ce graphique présente les vérifications clés pour évaluer la compatibilité des cadres en bois et métal avec les joints adhésifs, à compression ou montés en surface, en fonction de l'état de la surface, de la largeur de montage et de l'alignement d'étanchéité.

Compatibilité du profil de joint avec les points de contact du cadre

La compatibilité du profil de joint avec les points de contact du cadre dépend de l'alignement du profil de joint avec la ligne de contact correcte sous compression, car la forme du joint n'a d'importance que lorsqu'elle rencontre le point de contact prévu sur la porte, le vantail, l'huisserie, la butée ou le seuil. Un décalage entre le profil du joint et la ligne de contact peut réduire l'efficacité de l'étanchéité même si le matériau semble adapté.

Le comportement du profil de joint change en fonction de la direction de compression et de la manière dont la forme du profil interagit avec le point de contact du cadre. Le même profil de joint peut se comporter différemment selon qu'il rencontre une ligne de contact périmétrique verticale ou un point de contact de seuil inférieur, car chaque emplacement modifie la répartition de la pression sur le bord d'étanchéité.

Profil du joint	Point de contact	Direction de compression	Précaution d'ajustement
Bulbe	Ligne de contact de l'huisserie ou du vantail	Compression multidirectionnelle	Peut réduire l'efficacité si la ligne de contact est irrégulière ou étroite
Bande en V	Bords de contact latéraux du cadre	Compression latérale	Nécessite un alignement de bord constant pour un résultat d'étanchéité stable
Mousse	Surface de butée ou d'étanchéité plane	Compression verticale	Peut se comprimer de manière inégale sur des surfaces de contact irrégulières
Ailette	Ligne de contact de cadre guidée	Compression flexible directionnelle	Dépend d'une trajectoire d'alignement stable pour une étanchéité régulière
Balai	Contact de seuil inférieur	Compression vers le bas	Mieux adapté au jeu de seuil plutôt qu'à l'étanchéité périmétrique
Forme de compression	Ligne de contact périmétrique	Compression par pression directe	La performance dépend d'une répartition de contact uniforme

Le contact périmétrique vertical et le contact de seuil inférieur diffèrent dans la manière dont ils sollicitent le profil du joint. L'étanchéité périmétrique repose sur une compression latérale ou multidirectionnelle le long de l'huisserie ou de la butée, tandis que l'étanchéité de seuil dépend d'une compression vers le bas à la base, ce qui change la pertinence de profils comme le balai ou le bulbe pour maintenir une ligne de contact constante.

Compatibilité des bas de porte, seuils et joints réglables

La compatibilité d'un bas de porte dépend du dégagement au sol, de la forme du seuil, de la trajectoire de pivotement et des conditions d'espace inégal, plutôt que de considérer un joint périmétrique standard comme suffisant. Un bas de porte peut nécessiter un balai de porte, un joint réglable, un joint automatique ou une bande compatible avec le seuil, selon la manière dont la porte interagit avec le seuil lors de la fermeture.

La forme du seuil et la trajectoire de pivotement déterminent la régularité avec laquelle le bas de porte atteint le point de contact. Un balai de porte peut convenir pour un dégagement au sol stable où la ligne de contact du seuil reste constante, tandis qu'un joint automatique ou une bande compatible avec le seuil peut être nécessaire lorsque le contact varie pendant la trajectoire de pivotement ou lorsque la géométrie du seuil modifie le comportement en compression.

Condition du bas de porte	Orientation du joint	Risque de compatibilité	Indice de décision
Espace stable en bas	Balai de porte	Le contact peut varier avec le mouvement	Vérifier un dégagement au sol constant
Espace inégal	Joint réglable	Contact inégal sur la largeur	Nécessite une compensation sur l'espace
Seuil surélevé	Bande compatible avec seuil	Risque de décalage de compression	Adapter au profil de contact du seuil
Pas de contact avec le seuil	Joint automatique	Espace ouvert lors de la fermeture	Engagement pendant l'action de fermeture
Problème de dégagement de pivotement	Rejet du seul joint périmétrique	Interférence avec le mouvement	Réévaluer l'approche d'étanchéité du bas

Un sol inégal peut créer un espace inégal où un côté du bas de porte est plus large que l'autre. Dans ce cas, l'adaptabilité devient plus importante que le type de joint, car les balais de porte fixes peuvent ne pas maintenir un contact uniforme sur toute la trajectoire de pivotement.

Choisissez entre un balai de porte, un joint réglable, un joint automatique ou une bande compatible avec le seuil en fonction du dégagement au sol, de la forme du seuil, de la trajectoire de pivotement et de la présence d'un espace inégal affectant la régularité du contact. Pour un contexte décisionnel plus large, reportez-vous au guide de sélection.

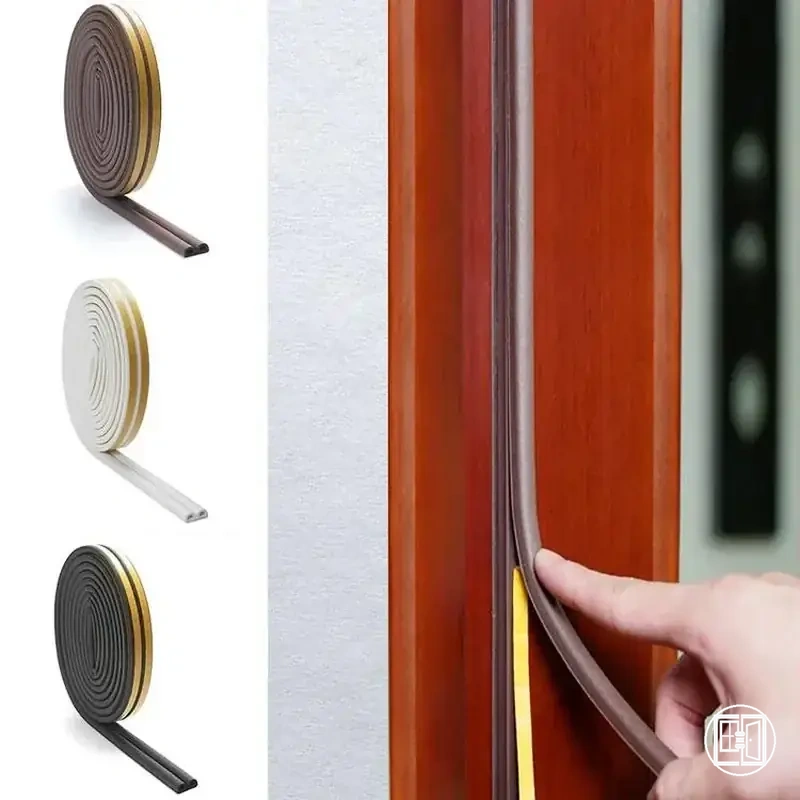

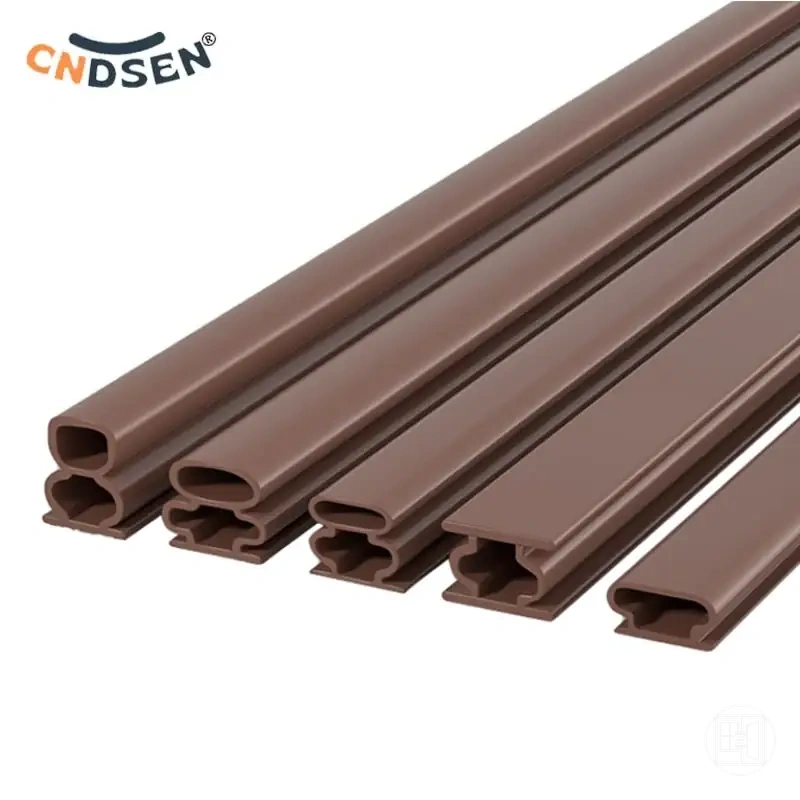

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Joints réglables et automatiques de bas de porte pour espaces inégaux

Les systèmes de joint réglable de bas de porte et de joint automatique de bas de porte prennent en charge les conditions d'espace inégal en permettant une variation contrôlée de la hauteur d'étanchéité lorsqu'une bande fixe ne peut pas maintenir un contact constant sur toute la largeur du bas de porte. L'adaptabilité fonctionne comme un contrôle d'ajustement, la performance dépend donc de l'adéquation de la plage de descente, du contact avec le seuil et du dégagement de pivotement plutôt que de la considérer comme une amélioration universelle.

La forme du seuil et l'alignement de la porte déterminent si un joint réglable de bas de porte peut fonctionner dans sa plage de travail. Un espace inégal peut encore nécessiter une évaluation du dégagement de pivotement et de la stabilité du contact, car un joint automatique de bas de porte peut devenir inadapté si la géométrie du seuil ou l'alignement empêche un engagement constant sur toute la largeur du bas de porte.

• Espace inégal : l'aptitude dépend de la variation de l'espace restant dans la plage réglable
• Plage de descente : doit couvrir le point de contact le plus bas sans interférer aux points plus hauts
• Contact avec le seuil : nécessite un engagement constant avec la forme du seuil pendant le mouvement
• Dégagement de pivotement : doit rester suffisant pour éviter toute restriction lors du fonctionnement de la porte

Balais de porte et joints périmétriques pour espaces stables

Un espace stable permet à un balai de porte ou à un joint périmétrique de maintenir un contact constant car le bas de porte, le montant latéral et le montant de tête restent alignés lors de la fermeture, permettant aux éléments d'étanchéité fixes de fonctionner dans des conditions prévisibles. Un espace stable dépend d'un dégagement constant et d'une surface de contact uniforme sur la ligne d'étanchéité plutôt que d'une variation pendant le fonctionnement.

Les balais de porte gèrent principalement la position du balai inférieur là où un dégagement constant existe, tandis que les joints périmétriques gèrent la compression le long du montant latéral et du montant de tête là où la compression périmétrique reste uniforme. Ces joints fixes reposent sur une géométrie d'espace stable, la performance est donc liée à une surface de contact constante et à une fermeture régulière plutôt qu'à un ajustement adaptatif. En revanche, les espaces inégaux peuvent réduire l'efficacité car le contact change le long de la ligne d'étanchéité.

• Balai de porte : adapté pour un dégagement inférieur stable avec une surface de contact constante
• Montant latéral : le joint périmétrique fonctionne lorsque la compression verticale reste uniforme
• Montant de tête : la bande fixe fonctionne lorsque l'alignement supérieur reste constant

Vérifications de compatibilité avant de choisir un coupe-froid

Les vérifications de compatibilité avant de choisir un coupe-froid agissent comme un filtre qui évalue si les conditions d'ajustement correspondent aux exigences du cadre, de l'espace, du contact, de la compression et de la fixation, plutôt que de reposer sur la seule préférence. Ces vérifications de compatibilité mènent généralement à une décision d'acceptation, de prudence ou de rejet selon la manière dont le système d'étanchéité correspond aux conditions physiques.

Chaque vérification commence par l'espace mesuré et le matériau du cadre, car ceux-ci définissent les conditions de base pour la sélection du coupe-froid. Mini-liste de vérification des variables d'ajustement principales :

• Cohérence de l'espace mesuré sur l'ensemble du chemin de fermeture
• Adéquation du matériau du cadre pour la rétention du joint
• Stabilité de la surface de montage et surface utilisable
• Alignement du point de contact le long de la ligne d'étanchéité
• Compatibilité du profil du joint avec la géométrie du cadre
• Niveau de pression de fermeture et schéma de répartition
• Signaux d'échec clairs indiquant des conditions de décision de rejet

Les vérifications de la surface de montage et du point de contact affinent la décision en confirmant si le joint peut rester stable pendant des cycles de fermeture répétés. Même lorsque l'espace est acceptable, une surface de montage instable ou un point de contact désaligné peut faire passer le résultat d'acceptation à prudence selon les conditions de mouvement et d'usure.

Le profil du joint et la pression de fermeture déterminent si le coupe-froid sélectionné maintient une compression fonctionnelle sur toute la ligne de contact, car une répartition inégale de la pression peut réduire la régularité de l'étanchéité. Ces critères sont souvent évalués en parallèle du guide de sélection pour affiner la décision d'ajustement finale.

Si les vérifications de compatibilité révèlent un comportement d'étanchéité irrégulier ou des schémas de fuite non résolus, un diagnostic supplémentaire des problèmes de fuites d'air est nécessaire avant la sélection finale.

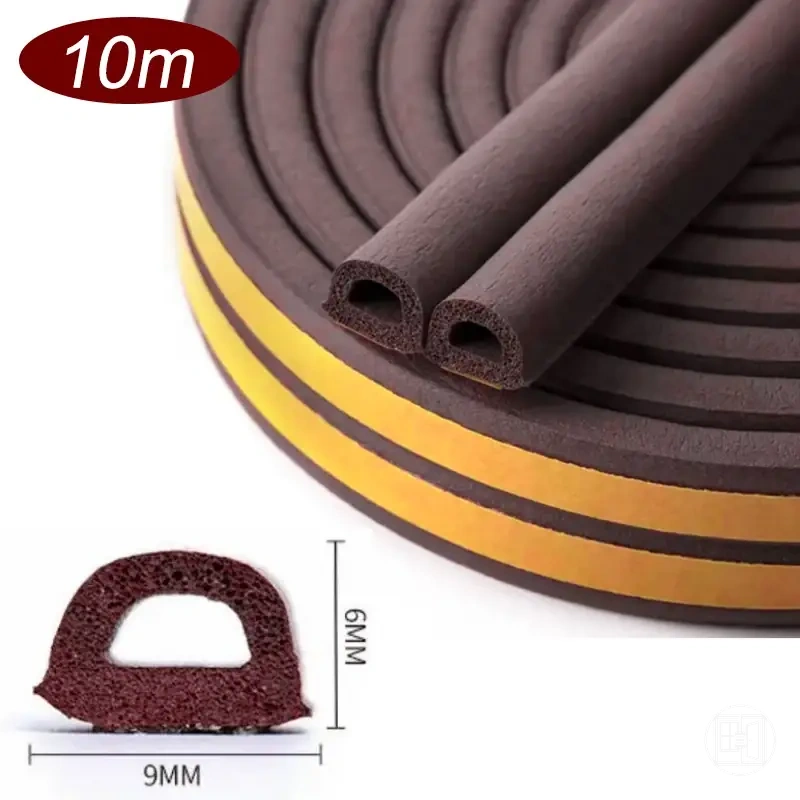

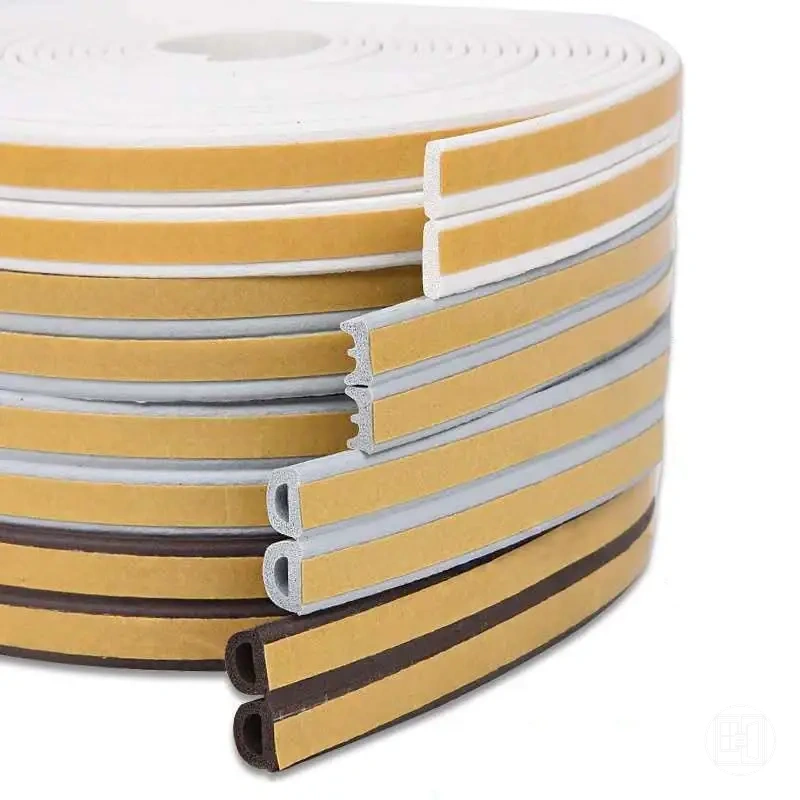

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

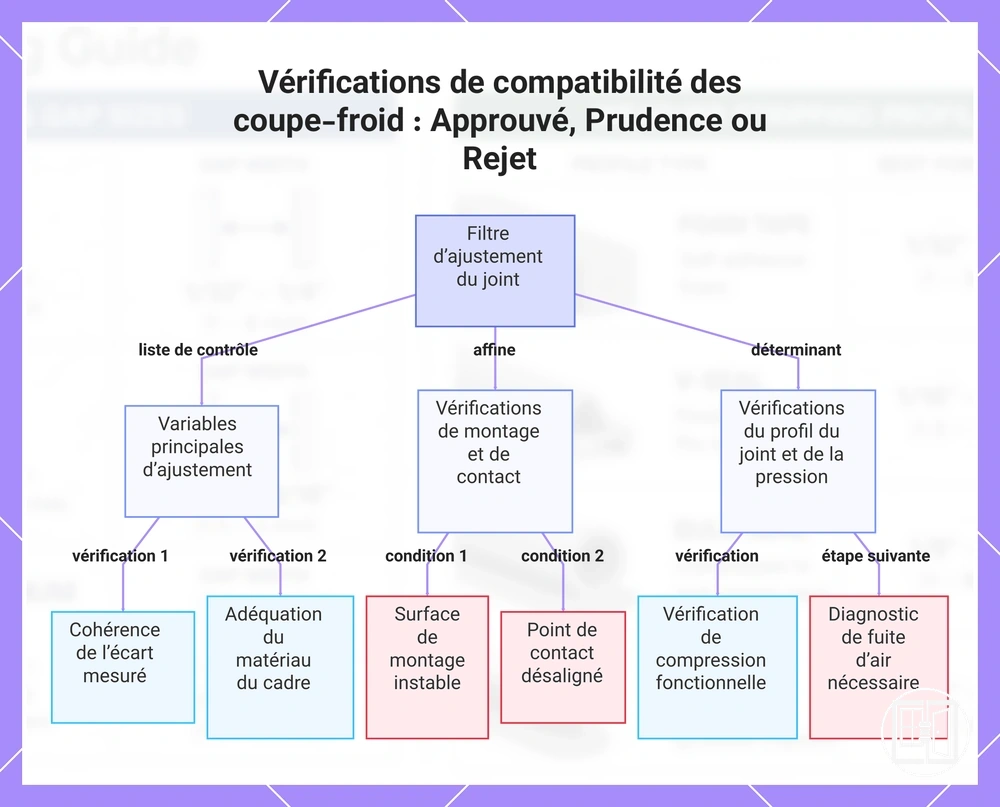

Ce graphique montre les vérifications de compatibilité des coupe-froid qui évaluent les conditions d’ajustement et aboutissent à des décisions d’approbation, de prudence ou de rejet.

Erreurs de compatibilité qui causent une mauvaise étanchéité

Les erreurs de compatibilité qui causent une mauvaise étanchéité se produisent lorsque le coupe-froid ne correspond pas à l'espace mesuré, au matériau du cadre, au point de contact ou à la méthode de fixation, entraînant des courants d'air, un coincement ou un comportement de joint desserré. Dans de nombreux cas, les erreurs de compatibilité sont la principale raison d'une mauvaise étanchéité plutôt que le matériau d'étanchéité lui-même.

La plupart des erreurs de compatibilité peuvent être regroupées en quelques décalages récurrents d'ajustement et d'installation qui affectent les performances d'étanchéité :

Erreur	Symptôme	Problème de compatibilité probable	Orientation de correction
Mauvaise épaisseur	Coincement ou fermeture difficile	Décalage de l'espace mesuré	Revérifier le dimensionnement de l'espace avant la sélection
Mauvais profil	Courant d'air ou ligne d'étanchéité irrégulière	Désalignement du point de contact	Adapter le profil à la géométrie du cadre
Mauvaise méthode de montage	Joint desserré ou décollement	Incompatibilité de la surface du cadre	Aligner la méthode de fixation avec le type de cadre
Surface sale ou irrégulière	Défaillance d'étanchéité intermittente	Mauvais état de la surface de montage	Stabiliser et nettoyer la surface de contact
Forme du seuil ignorée	Espace au bord inférieur	Inadéquation du seuil	Tenir compte de la géométrie du seuil
Espace inégal	Étanchéité partielle ou fuite	Zone de compression variable	Ajuster la sélection à la variation de l'espace

Ces erreurs de compatibilité interagissent généralement, ce qui signifie qu'un seul décalage d'épaisseur, de profil ou de méthode de montage peut créer plusieurs symptômes tels que des courants d'air, un coincement ou un joint desserré. Corriger l'ajustement nécessite d'aligner toutes les variables clés plutôt que de changer uniquement le matériau.

Si une mauvaise étanchéité persiste après avoir corrigé les facteurs de compatibilité, le problème peut s'étendre au-delà de l'ajustement et nécessiter une évaluation distincte des problèmes de fuites d'air.
