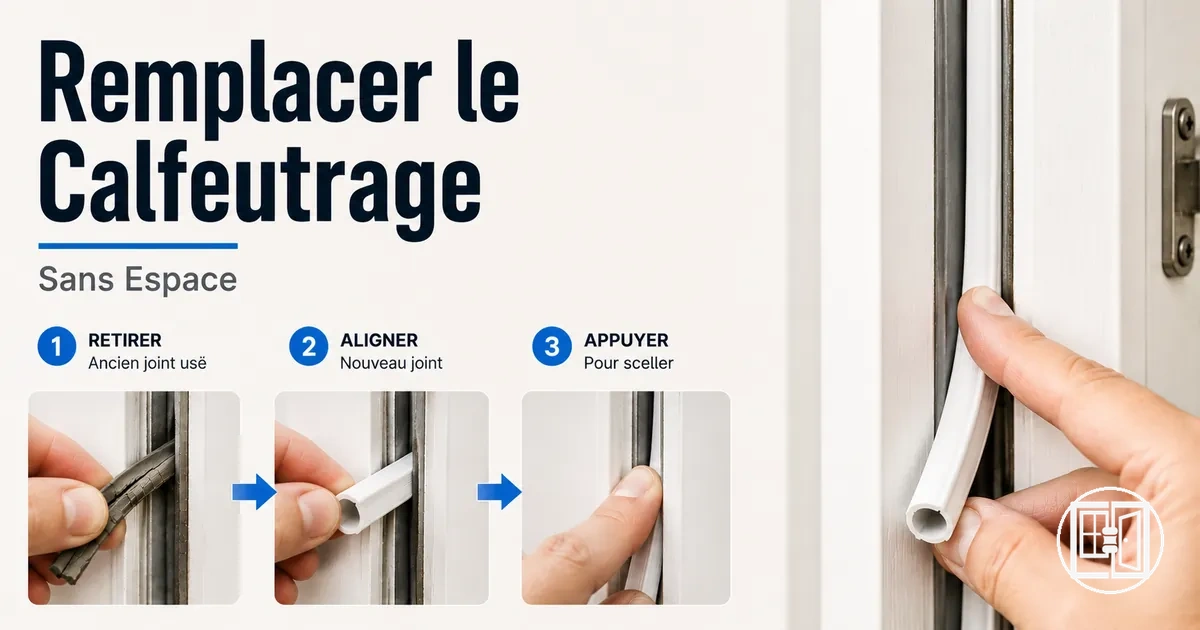

Remplacement du calfeutrage de fenêtres et portes pour un joint continu

Le remplacement du calfeutrage de fenêtres et portes pour un joint continu consiste à retirer les bandes d'étanchéité usées et à rétablir le contact entre le cadre et le bord de la porte ou de la fenêtre. Le calfeutrage assure un joint continu en réduisant les interstices qui laissent passer les courants d'air, l'humidité ou la lumière aux points d'étanchéité usés. Lorsque l'adhésif s'affaiblit ou que la compression est perdue, le contact avec le cadre devient irrégulier et le remplacement devient une tâche d'ajustement et d'étanchéité visant à rétablir un contact stable sur le bord.

Le vieux calfeutrage tombe souvent en panne en raison de l'usure, de la perte de compression, de la défaillance de l'adhésif, d'un mauvais ajustement ou d'une inadéquation de surface qui se développe avec le temps. Ces conditions surviennent généralement lorsque le joint ne peut plus maintenir une pression constante entre la porte, la fenêtre et le cadre, ce qui crée des interstices et réduit la régularité de l'étanchéité. Étant donné que ces changements peuvent varier selon les cadres et les matériaux, une inspection du joint et du cadre est nécessaire avant le retrait.

Le processus de remplacement implique généralement le retrait du joint usé, la préparation de la surface de contact, l'adaptation du profil correct, la pose de la nouvelle bande et la vérification de la continuité du joint le long du cadre. Chaque étape vise à rétablir un contact régulier afin que le calfeutrage puisse fonctionner comme un joint continu sur les portes et les fenêtres. Comprendre le moment du remplacement aide à déterminer quand passer de l'inspection aux travaux de remplacement complets.

Ce processus diffère d'une installation initiale ou d'une sélection générale de produits car il commence par un joint usé existant plutôt que par un nouveau cadre. L'accent reste sur le rétablissement de la compression perdue et la correction de la formation d'interstices plutôt que sur la comparaison des matériaux ou le choix entre les types de joints.

Quand le calfeutrage doit être remplacé

Le moment où le calfeutrage doit être remplacé dépend de l'état visible et de la capacité du joint usé à maintenir le contact le long du cadre. Le moment du remplacement devient nécessaire lorsque le calfeutrage ne peut plus assurer une compression ou une adhérence constante sur le bord de la porte ou de la fenêtre. Cette décision doit reposer à la fois sur l'usure physique et sur le comportement du joint lors de la fermeture, et non sur un seul symptôme.

Les dommages visibles constituent un indicateur clair pour les décisions de remplacement. Des fissures, un aplatissement, des bords qui se décollent ou des sections qui se détachent du cadre indiquent souvent que l'adhésif ou la structure du matériau s'est affaiblie. Ces changements réduisent le contact stable du joint et peuvent accroître les interstices le long du cadre, en particulier là où la pression de fermeture n'est plus répartie uniformément.

Les signaux liés aux performances apparaissent lorsque l'ancien joint ne soutient plus un comportement de fermeture régulier. Des courants d'air, des marques d'humidité ou une pression de fermeture irrégulière peuvent se produire, mais ceux-ci peuvent également être influencés par l'alignement du cadre, l'état du seuil ou l'usure de la quincaillerie. C'est pourquoi les décisions de remplacement doivent distinguer les dommages liés au joint des problèmes structurels ou d'alignement qui peuvent nécessiter des corrections différentes.

Le moment où le calfeutrage doit être remplacé peut être clarifié par un contrôle ciblé qui compare l'usure visible avec les performances d'étanchéité plutôt que des symptômes isolés.

Cette liste de contrôle aide à identifier les conditions justifiant un remplacement du joint usé tout en les distinguant des besoins d'entretien mineur ou de réglage. Utilisez-la pour évaluer à la fois les dommages et la perte fonctionnelle avant de décider de remplacer.

• Fissures ou fentes indiquant que le matériau du calfeutrage s'est dégradé et ne peut plus maintenir un contact complet
• Compression aplatie indiquant que le joint ne reprend plus sa forme contre le cadre lors de la fermeture
• Décollement ou adhérence faible provoquant le détachement de sections de la bande du cadre
• Fentes de lumière constantes lors de la fermeture qui persistent après les vérifications de base de l'alignement du cadre
• Marques d'humidité le long de la ligne d'étanchéité suggérant une régularité de barrière réduite
• Pression de fermeture inégale sur la porte ou la fenêtre indiquant un contact de joint irrégulier
• Courants d'air persistants qui subsistent après le nettoyage des zones de contact et la vérification de l'alignement

Comprendre le moment du remplacement est lié à durée de vie et entretien du joint, surtout lorsque l'usure se développe plus rapidement en raison des modes d'utilisation, de l'exposition ou des conditions du cadre qui affectent la compression et la stabilité de l'adhésif.

Dommages physiques, adhésif desserré et perte de compression

Les dommages physiques, l'adhésif desserré et la perte de compression décrivent des conditions visibles du calfeutrage qui indiquent une fonction d'étanchéité réduite. Ces attributs affectent la manière dont le matériau du joint maintient le contact avec le cadre et entraînent souvent un mauvais contact là où des interstices ou des courants d'air peuvent se développer.

Les dommages physiques se manifestent par des fissures, des fentes ou des déchirures dans le matériau du joint, indiquant une dégradation structurelle qui réduit le contact continu. L'adhésif desserré se reconnaît par des bords qui se décollent, des sections soulevées ou des résidus visibles le long de la ligne de montage, ce qui affaiblit la fixation au cadre. La perte de compression se traduit par un aplatissement ou un manque de rebond dans la bande, réduisant sa capacité à appuyer fermement contre la surface du cadre.

Sur les portes, ces problèmes apparaissent souvent le long des bords à fort mouvement où la fermeture répétée augmente l'usure et le décollement de l'adhésif. Sur les fenêtres, ils peuvent se manifester par une compression irrégulière ou des interstices localisés où le contact avec le cadre est incohérent en raison d'une flexibilité réduite du joint ou d'une fatigue du matériau.

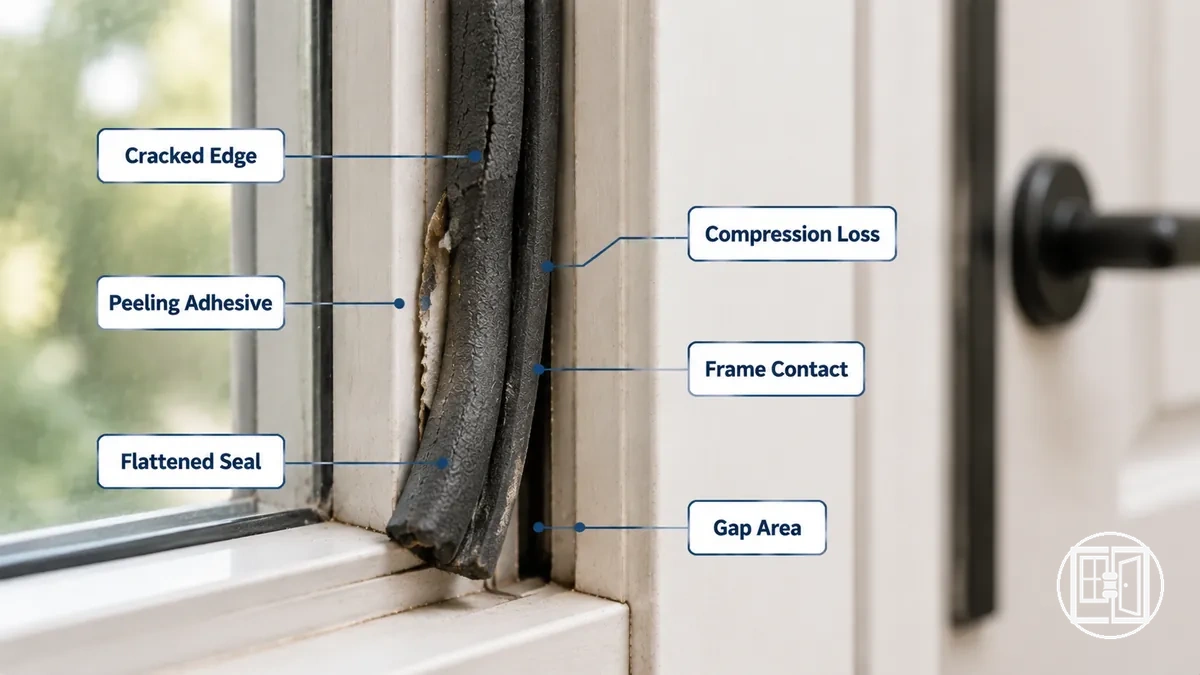

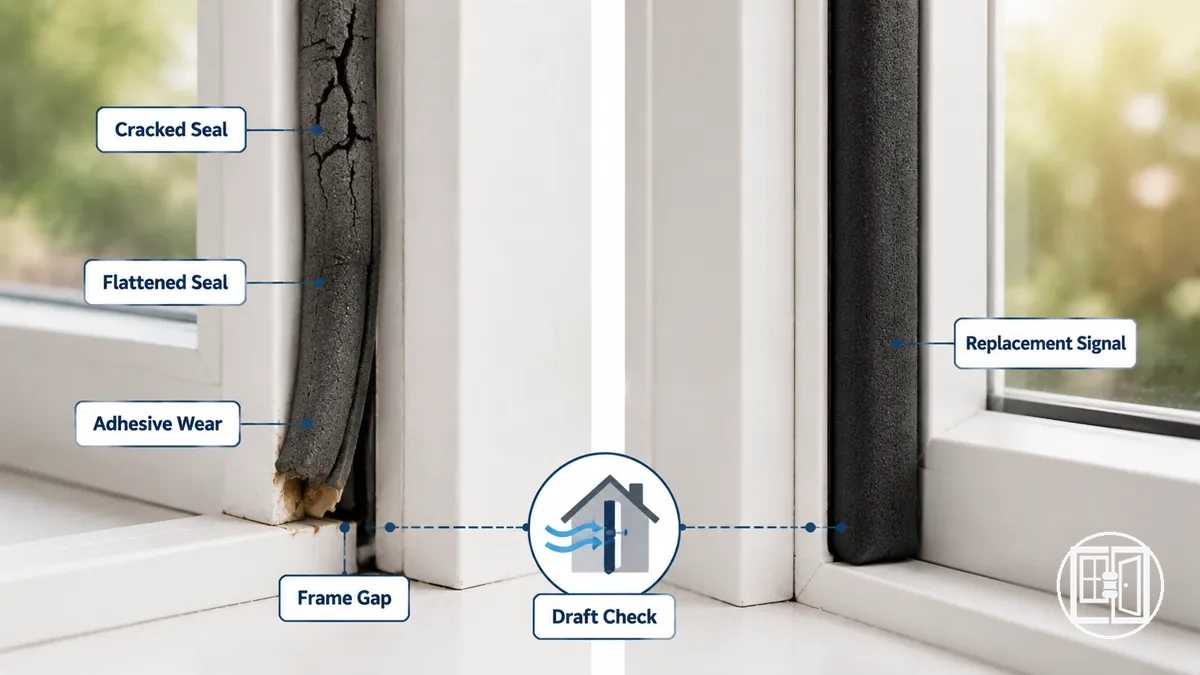

La vue rapprochée ci-dessous illustre les dommages physiques, l'adhésif desserré et la perte de compression sur le calfeutrage, montrant comment ces conditions affectent le contact avec le cadre.

Courants d'air, humidité et problèmes de fermeture après la défaillance du joint

Les courants d'air, l'humidité et les problèmes de fermeture après la défaillance du joint indiquent que le calfeutrage ne maintient plus un bon contact le long du cadre. Lorsque le joint est défaillant, le contrôle de l'air et de l'humidité s'affaiblit et les problèmes de fermeture deviennent irréguliers, bien que des symptômes similaires puissent apparaître en raison du mouvement du cadre ou de l'alignement de la quincaillerie. Dans ces cas, la ligne d'étanchéité doit être inspectée pour confirmer si l'ancien joint est la principale source de mauvaise performance.

Un calfeutrage défaillant affecte la façon dont l'air, la lumière et l'humidité se déplacent à travers l'espace du cadre, de sorte que les symptômes apparaissent souvent lors de la fermeture quotidienne et des changements environnementaux.

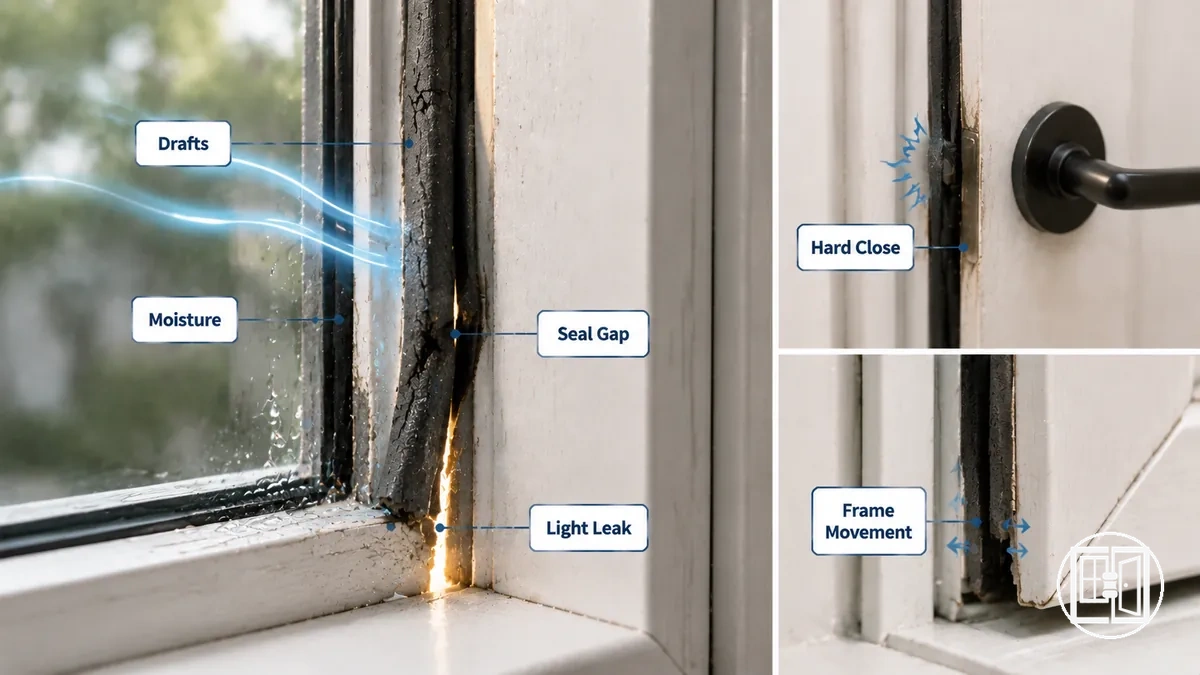

Utilisez le modèle de symptômes ci-dessous pour comprendre comment les courants d'air, l'humidité et les problèmes de fermeture peuvent être liés à la défaillance du joint et quoi vérifier sur la surface du calfeutrage et la zone de contact du cadre.

• Courants d'air → contact de joint réduit → vérifiez les interstices le long de la ligne d'étanchéité où l'air passe à travers une compression inégale
• Fuite de lumière → joint usé ou aplati → inspectez si la bande ne remplit plus le bord du cadre de manière uniforme
• Marques d'humidité → performance de barrière affaiblie → vérifiez les zones inférieures du cadre où l'exposition à l'eau s'accumule
• Cliquetis → joint desserré ou mauvaise adhésion → inspectez si la bande s'est détachée ou a perdu une liaison stable
• Frottement → compression inégale ou joint désaligné → vérifiez si le profil du joint interfère avec une fermeture en douceur
• Fermeture difficile → surcompression ou profil endommagé → inspectez si le joint résiste au mouvement normal de la porte ou de la fenêtre

Ces symptômes ne sont pas toujours causés uniquement par le calfeutrage, car le mouvement du cadre, l'usure du seuil ou l'alignement de la quincaillerie peuvent créer des effets similaires. Si les courants d'air ou l'humidité persistent après la vérification et le remplacement du joint, une inspection plus approfondie du cadre et des conditions d'alignement peut être nécessaire.

Outils et matériaux de remplacement à préparer avant le retrait

Les outils et matériaux de remplacement à préparer avant le retrait désignent les outils et matériaux de base nécessaires pour retirer l'ancien joint en toute sécurité et installer une bande de remplacement sans endommager la surface du cadre. La préparation doit correspondre au type d'ancien joint et à la surface du cadre, car les bandes autocollantes, les bandes à rainure et les systèmes à bande de compression nécessitent une manipulation différente, ce qui réduit les erreurs de retrait et les problèmes d'ajustement.

Les outils utilisés pour le retrait se concentrent sur le soulèvement ou le dégagement de l'ancien joint en douceur. Un grattoir ou un couteau à mastic aide à retirer les bandes autocollantes et les résidus, tandis que les systèmes à rainure ou à bande de compression peuvent nécessiter un tirage minutieux pour éviter d'endommager la rainure ou le bord du cadre.

Les matériaux de remplacement assurent un ajustement précis après le retrait. Un nettoyant et un chiffon préparent une surface sèche pour l'adhésion, tandis qu'un mètre ruban garantit la bonne longueur avant la coupe avec un cutter ou des ciseaux. La bande de remplacement doit correspondre au profil du cadre et au type d'étanchéité, et du ruban adhésif peut être utilisé lorsqu'un support de collage supplémentaire est nécessaire.

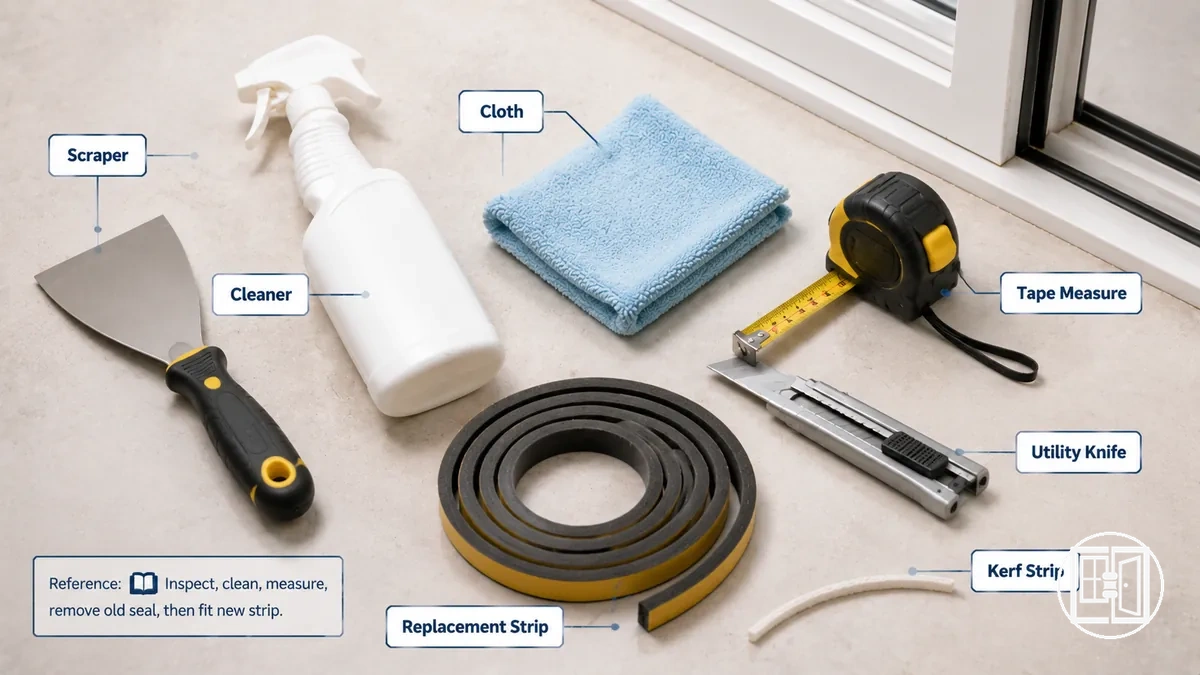

La liste de contrôle ci-dessous organise les outils et matériaux de remplacement à préparer avant le retrait, en séparant les tâches de retrait, nettoyage, mesure et ajustement pour différents types de joints.

• Grattoir ou couteau à mastic → retire l'ancien joint autocollant et les résidus de surface sans endommager le cadre
• Nettoyant → prépare le cadre en éliminant la poussière et les résidus d'adhésif pour un meilleur contact de surface
• Chiffon → sèche et essuie la surface pour garantir des conditions de collage propres
• Mètre ruban → vérifie la longueur du cadre pour une coupe précise de la bande de remplacement
• Cutter → coupe la bande de remplacement à la taille requise lors de l'ajustement
• Bande de remplacement → nouveau matériau d'étanchéité choisi pour correspondre au type de cadre existant
• Ruban adhésif → soutient la fixation là où un collage supplémentaire est nécessaire pour les systèmes autocollants
• Considération pour bande à rainure → assure une manipulation correcte des systèmes à compression ou à rainure lors du retrait et de l'ajustement

Retrait de l'ancien calfeutrage sans endommager le cadre

Le retrait de l'ancien calfeutrage sans endommager le cadre nécessite d'identifier d'abord le type de fixation, car retirer l'ancien calfeutrage se comporte différemment selon que le cadre utilise une bande autocollante ou un système à rainure. La bonne approche est d'identifier d'abord la méthode de fixation, puis de retirer le joint avec une pression contrôlée qui préserve la surface du cadre pour le remplacement.

Le retrait contrôlé dépend de la gestion de la direction de traction le long de la ligne du joint. Les systèmes à bande autocollante doivent être soulevés progressivement de la surface, tandis que les systèmes à rainure sont libérés de leur rainure par un mouvement de traction régulier. Dans les deux cas, le retrait de l'ancien calfeutrage doit éviter une force soudaine qui pourrait solliciter les surfaces peintes, le bois, l'aluminium ou l'uPVC.

Les résidus et l'état de la surface doivent être gérés après le décollement initial. Les bandes autocollantes peuvent laisser des résidus sur le cadre, qui doivent être traités avec précaution en utilisant des méthodes de nettoyage douces adaptées au matériau. L'utilisation du nettoyant et du chiffon dépend du type de surface, car les cadres peints et les surfaces en uPVC peuvent réagir différemment à une pression de nettoyage agressive.

Après le retrait de l'ancien calfeutrage, la rainure ou la surface exposée doit être inspectée pour confirmer qu'elle est propre et exempte d'obstruction. Cette inspection garantit que le cadre est prêt pour la bande de remplacement et permet d'identifier tout dommage causé lors du retrait qui pourrait affecter les performances d'étanchéité futures.

Une précaution s'applique au retrait d'une bande autocollante en cas de déchirure, car des résidus inégaux peuvent rester sur la surface et nécessiter un nettoyage plus lent et contrôlé pour éviter d'endommager le matériau du cadre sous-jacent.

1. Identifier le type de fixation en vérifiant si le calfeutrage est une bande autocollante ou un système à rainure, car cela détermine le comportement de retrait sécurisé.
2. Définir la direction de traction le long du bord du joint et commencer à soulever avec une pression douce pour réduire les contraintes sur la surface du cadre.
3. Retirer la bande autocollante progressivement ou libérer la bande à rainure de sa rainure par un mouvement de traction régulier plutôt qu'en forçant.
4. Contrôler les résidus avec précaution en utilisant des méthodes de nettoyage douces si nécessaire, en s'adaptant à la sensibilité du cadre peint ou de l'uPVC.
5. Inspecter la surface ou la rainure exposée après le retrait pour confirmer qu'elle est propre, stable et prête pour l'installation du remplacement.
6. Interrompre le retrait si la résistance augmente pour éviter d'endommager les matériaux en bois, aluminium ou revêtus du cadre.

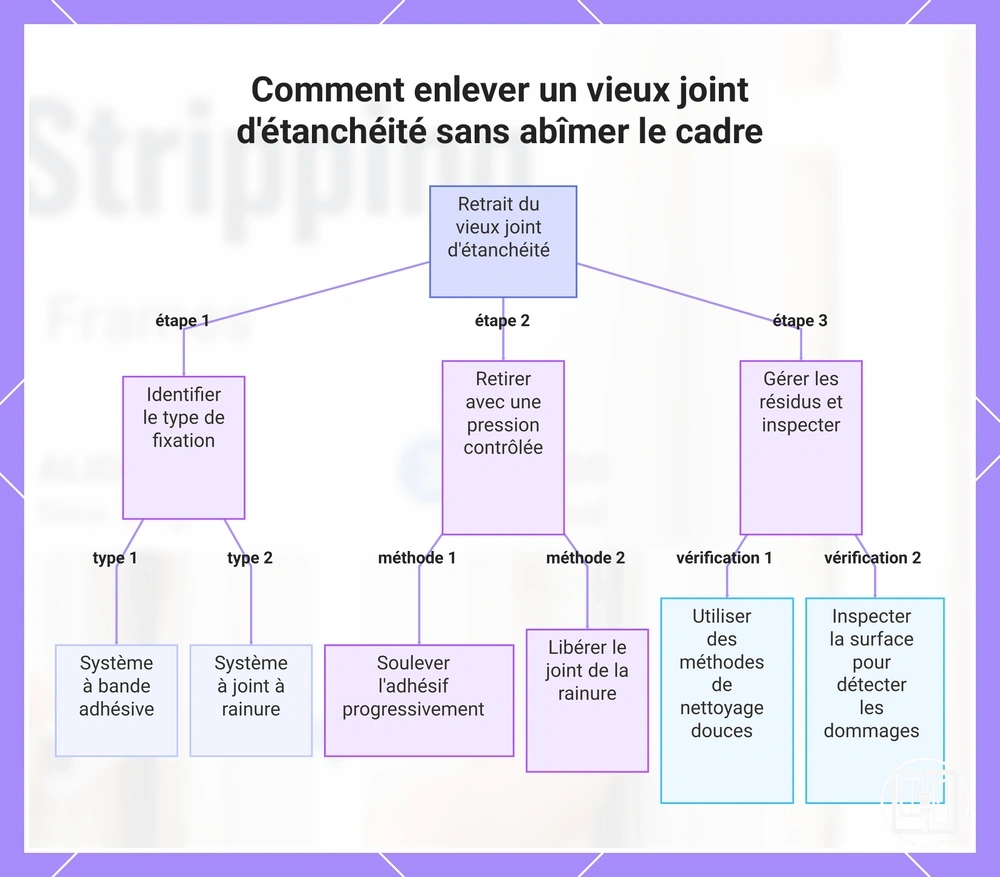

Ce graphique montre les trois étapes principales pour retirer en toute sécurité un vieux joint d'étanchéité tout en préservant la surface du cadre pour son remplacement.

Différences de retrait par traction, décollement et bande à rainure

Les différences de retrait par traction, décollement et bande à rainure sont définies par la méthode de fixation de l'ancien calfeutrage, car le type de fixation modifie directement le mouvement de retrait, le risque pour le cadre et le comportement de nettoyage. Les systèmes autocollants, à ajustement par friction, à joint de compression et à rainure nécessitent une manipulation de retrait différente pour éviter d'endommager la surface du cadre.

Le décollement s'applique principalement aux bandes autocollantes qui se détachent de la surface par un mouvement de soulèvement, laissant souvent des résidus selon la force de l'adhésif et l'âge. La traction s'applique aux bandes à ajustement par friction et à certains types de joints de compression où la bande est extraite par une libération contrôlée de la pression de contact le long du cadre. Le retrait de la bande à rainure implique de faire glisser ou de tirer le matériau hors d'une rainure, où une direction ou une force incorrecte peut augmenter le risque pour le cadre et endommager la fente. Les besoins de nettoyage varient, d'un essuyage léger de la surface pour les résidus d'adhésif à un nettoyage minimal de la rainure pour les systèmes à rainure.

Type de fixation	Mouvement de retrait	Risque pour le cadre ou de nettoyage
Décollement (autocollant)	Soulever et décoller de la surface	Résidus possibles sur la surface du cadre selon l'état de l'adhésif
Traction (ajustement par friction / joint de compression)	Extraction régulière suivant la ligne de contact	Risque modéré pour le cadre si tiré dans le sens opposé à la compression
Bande à rainure (ajustement en rainure)	Traction contrôlée hors de la rainure	Risque plus élevé si les bords de la rainure sont sollicités lors du retrait

Nettoyage des résidus d'adhésif avant la pose de la nouvelle bande

Le nettoyage des résidus d'adhésif avant la pose de la nouvelle bande garantit que la surface exposée peut assurer une adhésion et un alignement stables, car les résidus d'adhésif restants peuvent réduire le contact propre entre le cadre et la nouvelle bande. Une surface correctement préparée améliore la façon dont la nouvelle bande repose sur différentes finitions de matériaux de cadre et réduit le risque de collage inégal causé par des résidus de colle ou des résidus huileux.

La préparation de la surface exposée se concentre sur un retrait contrôlé et des vérifications d'état de préparation avant l'installation de la nouvelle bande.

1. Ramollir les résidus d'adhésif si nécessaire en fonction de la force de leur liaison, en vérifiant que la surface commence à libérer les résidus de colle sans endommager le matériau du cadre.
2. Appliquer un grattage doux pour soulever les résidus d'adhésif décollés, en veillant à ce que la surface exposée reste plane et adaptée à la nouvelle bande.
3. Essuyer la zone pour éliminer les particules décollées et vérifier la présence de tout résidu huileux pouvant interférer avec un contact propre.
4. Laisser un temps de séchage suffisant pour que la surface exposée soit totalement prête pour l'adhésion et l'alignement de la nouvelle bande.
5. Inspecter la surface pour confirmer qu'aucun résidu d'adhésif ne reste et que la zone est stable et propre pour l'installation.
6. Vérifier l'état de préparation lorsque la surface exposée est sèche, lisse et exempte de résidus pouvant affecter le collage.

Dans les cas où les résidus d'adhésif sont tenaces, un retrait progressif est préférable à la force, car un nettoyage agressif peut affecter certaines finitions de matériaux de cadre et laisser des conditions irrégulières qui réduisent la qualité d'adhésion de la nouvelle bande.

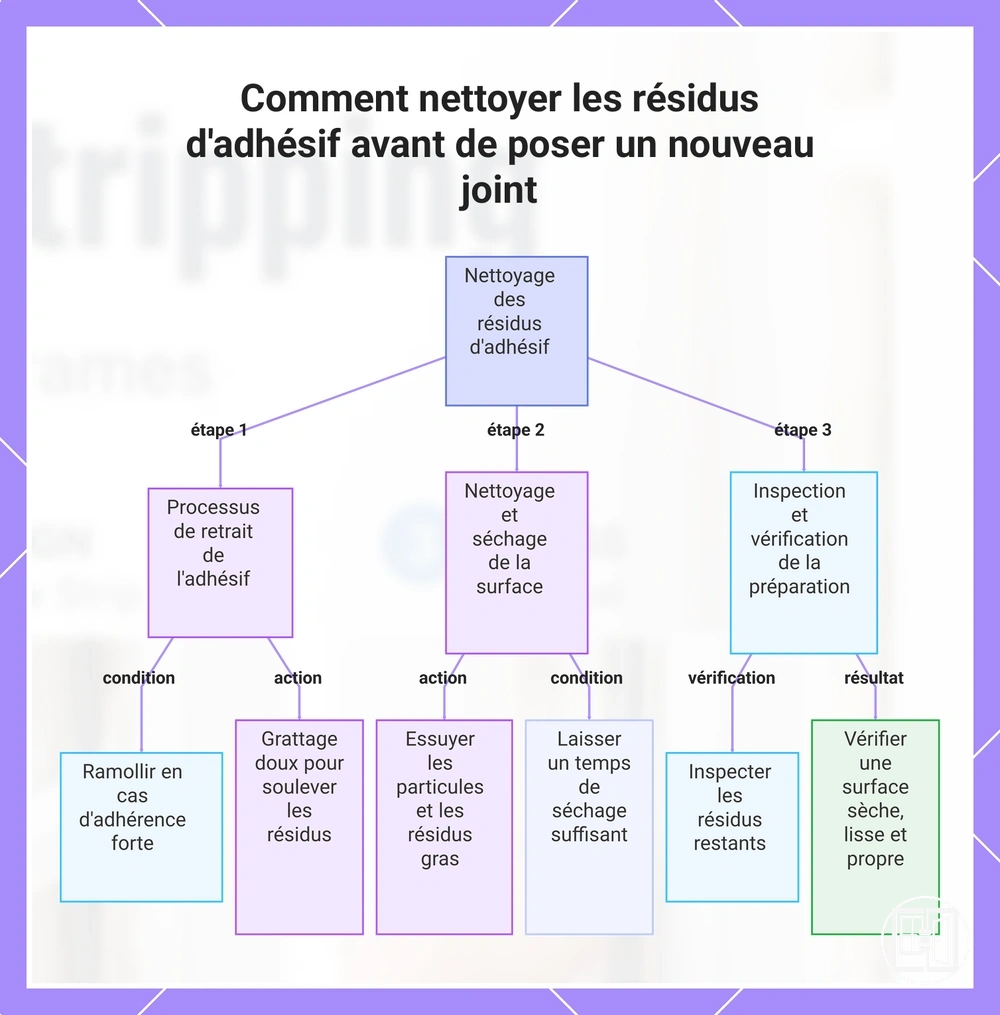

Ce graphique montre les trois étapes principales pour nettoyer les résidus d'adhésif d'une surface avant d'installer un nouveau joint : retrait, nettoyage et séchage, et inspection de préparation.

Correspondance entre la bande de remplacement et l'espace, le cadre et la rainure d'étanchéité

La bande de remplacement dépend de l'espace, du cadre, de la rainure d'étanchéité et de l'espace de compression, car l'ajustement doit correspondre à la géométrie de contact existante avant la coupe ou l'installation. Une bande de remplacement qui ne s'aligne pas avec la profondeur de l'espace, le profil du joint ou l'état de la surface peut créer une mauvaise performance d'étanchéité. Par conséquent, la bande de remplacement doit correspondre au point de contact entre l'espace et le cadre avant l'installation.

La profondeur de l'espace et l'espace de compression déterminent le comportement de la bande de remplacement lors de la fermeture du cadre. Si l'espace de compression est trop limité, la bande de remplacement peut résister à la fermeture et augmenter la contrainte de mouvement sur le cadre. Si l'espace est trop large, la bande peut ne pas maintenir un contact stable, ce qui réduit l'efficacité d'étanchéité.

Le type de rainure d'étanchéité ou la méthode de fixation en surface contrôle la compatibilité. Une rainure d'étanchéité à rainure nécessite un profil pouvant s'insérer solidement à l'intérieur de la rainure, tandis que les options autocollantes ou montées en surface dépendent de l'état de surface régulier et d'une zone de contact stable le long du cadre.

Le tableau ci-dessous montre comment les conditions clés du cadre sont liées à la compatibilité de la bande de remplacement avant la coupe ou l'installation.

Cadre ou ouverture	Attribut ou critère	Valeur ou condition	Effet ou décision
Profondeur de l'espace	Taille de l'ouverture	Faible / moyenne / grande	Détermine l'épaisseur et la portée de la bande de remplacement
Rainure d'étanchéité	Structure de fixation	Rainure / montage en surface	Définit la méthode d'insertion et l'ajustement du profil
Espace de compression	Tolérance de fermeture	Faible / équilibrée / élevée	Contrôle la pression d'étanchéité et la résistance à la fermeture
État de la surface	Qualité du contact du cadre	Propre / irrégulier / usé	Influence la stabilité de l'adhésion et l'alignement

Une bande de remplacement sous-dimensionnée peut laisser des espaces le long du cadre, réduisant le contact et permettant les courants d'air. Une bande surdimensionnée peut créer une surcompression, rendant la fermeture plus difficile et affectant le mouvement normal. Un bon alignement de la profondeur de l'espace, de la rainure d'étanchéité et de l'espace de compression aide à éviter ces deux situations.

Remplacement du calfeutrage de porte autour de l'huisserie et du seuil

Le calfeutrage de porte autour de l'huisserie et du seuil doit maintenir un contact continu entre le calfeutrage de porte, l'huisserie, la butée de porte et le seuil, afin que le joint se ferme uniformément sans bloquer le fonctionnement du verrou. Le remplacement doit être aligné de manière à ce que la continuité des coins reste stable tout en soutenant le fonctionnement normal du verrou sur tous les bords.

Le remplacement commence par l'alignement des mesures sur l'huisserie latérale, l'huisserie supérieure et la bande de seuil, de sorte que le calfeutrage de porte suive le périmètre complet sans espaces ni surcompression. La bande doit être préparée avec une mesure et une coupe précises afin que chaque section se rejoigne correctement aux coins et maintienne un contact d'étanchéité continu.

Avant la pose, l'approche générale de pose suit les étapes d'installation pour garantir un alignement correct et une assise contrôlée le long du cadre.

1. Mesure de l'huisserie latérale → mesurer le calfeutrage de porte le long des huisseries gauche et droite → vérifier la couverture complète du bord sans espaces ni longueur excessive.
2. Mesure de l'huisserie supérieure → mesurer la section d'huisserie supérieure du calfeutrage de porte → vérifier l'alignement avec les coins de l'huisserie latérale pour la continuité des coins.
3. Mesure du seuil → mesurer la bande de seuil le long du bord inférieur → vérifier le dégagement pour un fonctionnement fluide du verrou sans résistance.
4. Coupe des extrémités nettes → couper le calfeutrage de porte aux longueurs de l'huisserie et du seuil → vérifier des joints d'angle serrés sans chevauchement ni espaces ouverts.
5. Mise en place et pressage → presser la bande dans les points de contact de l'huisserie, de la butée de porte et du seuil → vérifier l'adhésion stable et un joint continu régulier le long de tous les bords.
6. Test de fermeture et de verrouillage → fermer la porte et tester le fonctionnement du verrou sur l'huisserie et le seuil → vérifier une fermeture douce sans surcompression ni déplacement du joint.

Sur les portes anciennes, des huisseries irrégulières, des butées de porte usées ou des seuils irréguliers peuvent affecter l'alignement. Le calfeutrage de porte peut donc nécessiter un léger ajustement lors de la mise en place pour maintenir un contact d'étanchéité continu tout en permettant un fonctionnement stable du verrou et la continuité des coins.

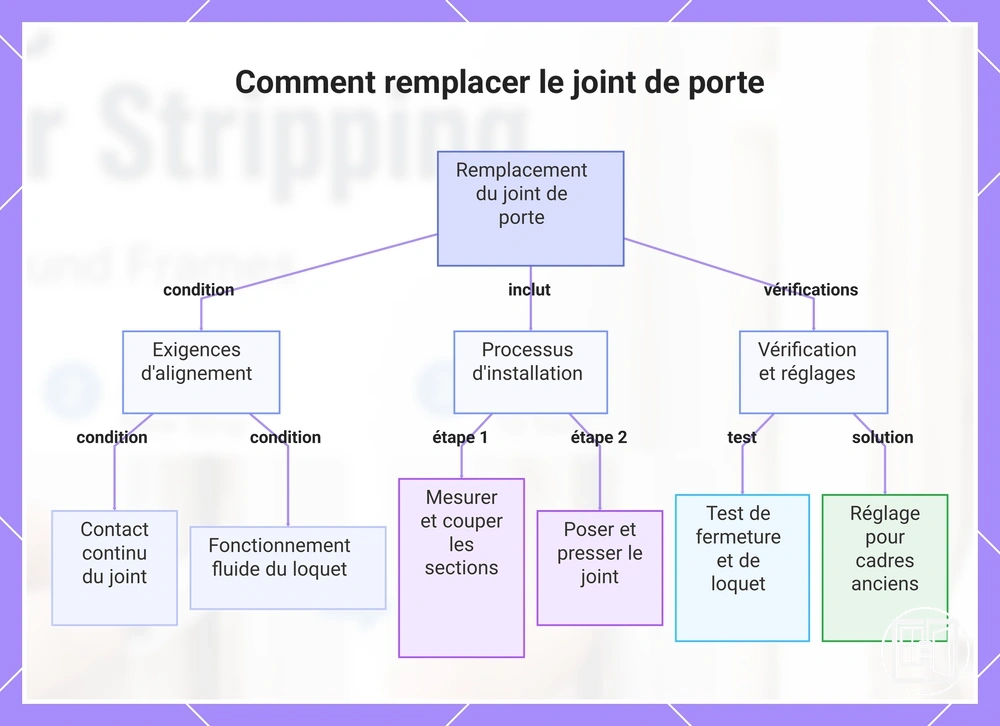

Ce graphique présente les critères clés, les étapes d'installation et les vérifications pour remplacer le joint de porte autour du cadre et du seuil.

Mesure, coupe et mise en place du nouveau joint de porte

La mesure, la coupe et la mise en place du nouveau joint de porte déterminent si celui-ci atteint un ajustement correct des coins et un contact stable, car une mesure précise, une coupe contrôlée et une mise en place correcte affectent directement la direction de la pression, le contact adhésif ou la mise en place dans la rainure, et la vérification finale de la compression sur le cadre.

La séquence ci-dessous se concentre sur les actions locales qui garantissent que le nouveau joint de porte s'aligne correctement avec le cadre et maintient une performance constante des coins :

1. Point de mesure → mesurer la longueur du cadre pour le nouveau joint de porte le long de chaque section → vérifier que la longueur mesurée correspond à la ligne d'installation sans étirement ni jeu.
2. Marge de coupe → effectuer une coupe soignée en fonction de chaque segment mesuré → vérifier des extrémités nettes qui permettent un ajustement stable des coins sans déformation.
3. Ajustement des coins → aligner les extrémités coupées à chaque coin → vérifier que les bords se rejoignent sans espaces ni chevauchement qui pourraient rompre la continuité.
4. Direction de la pression → appliquer une pression de mise en place uniforme le long de la ligne d'étanchéité → vérifier que le contact adhésif ou la mise en place dans la rainure reste stable sans se déplacer.
5. Vérification de la compression → fermer la porte pour tester la compression finale → vérifier un contact uniforme sans surcompression ni espaces ouverts le long du joint.

Une coupe trop courte à un coin peut créer un espace de lumière visible car elle interrompt l'ajustement du coin et affaiblit à la fois le contact adhésif et la mise en place dans la rainure, réduisant ainsi l'efficacité de la vérification de la compression au niveau du joint.

Joints de bas de porte et bandes de seuil lors du remplacement

Le joint de bas de porte désigne l'élément d'étanchéité le long du bord inférieur d'une porte, et il se comporte différemment des joints d'huisserie car il dépend du contact avec le seuil, du dégagement au sol et de la hauteur du balai plutôt que de la compression latérale. L'interaction entre le joint de bas de porte et la bande de seuil détermine la régularité du contact du bord inférieur pendant le mouvement, ce qui rend le contrôle du dégagement essentiel pour l'ajustement et la performance du remplacement.

• Décalage de hauteur de balai → contact de seuil incorrect → étanchéité réduite le long du bord inférieur
• Usure de la bande de seuil ou surface inégale → contact irrégulier → espaces partiels lors de la fermeture de la porte
• État des fixations ou de l'adhésif → mauvaise rétention → déplacement du joint de bas de porte pendant le mouvement
• Dégagement au sol trop serré → traînée accrue → résistance à l'ouverture ou à la fermeture
• Exposition à l'eau sur le bord inférieur → usure progressive du joint → durabilité réduite au niveau de la zone de contact du seuil
• Frottement dû au désalignement → mouvement irrégulier → contact instable sur la bande de seuil

Dans certains cas, un seuil usé ou irrégulier peut nécessiter un ajustement avant qu'un nouveau joint de bas de porte ne fonctionne correctement, car des conditions de seuil irrégulières peuvent limiter la hauteur de balai efficace et perturber un contact stable du bord inférieur même lorsque l'installation est correcte.

Remplacement du calfeutrage de fenêtres sans bloquer le mouvement du châssis

Le remplacement du calfeutrage de fenêtres sans bloquer le mouvement du châssis dépend de l'alignement du calfeutrage de fenêtre avec la trajectoire du châssis, le dégagement de la rainure et l'espace de compression, afin que le joint de fenêtre améliore le contact sans créer de frottement lors de l'ouverture ou de la fermeture. L'équilibre entre la ligne de contact et la tolérance de mouvement garantit que la bande de remplacement n'interfère pas avec le déplacement normal du châssis tout en maintenant une étanchéité efficace le long du cadre.

1. Nettoyage de la rainure → retirer les résidus anciens de la rainure du calfeutrage de fenêtre → vérifier que la rainure est dégagée et que le châssis peut se déplacer sans obstruction.
2. Mesure de la ligne de contact → mesurer la ligne de contact complète pour la bande de remplacement → vérifier l'alignement avec le mouvement du châssis sans empiéter sur les zones mobiles.
3. Coupe de la bande → couper le calfeutrage de fenêtre à la longueur de la rainure → vérifier que les extrémités sont nettes pour une insertion sans bourrage.
4. Mise en place dans la rainure → presser la bande dans la rainure avec une assise contrôlée → vérifier que la position est sécurisée sans restreindre le mouvement du châssis ni augmenter le frottement.
5. Test d'ouverture et de fermeture → déplacer le châssis sur des cycles complets d'ouverture et de fermeture → vérifier qu'il n'y a ni traînée, ni coincement, et un contact constant du joint de fenêtre.

Sur les châssis coulissants, battants ou de fenêtres anciennes, la tolérance de mouvement peut différer. L'espace de compression et le dégagement de la rainure peuvent donc nécessiter un ajustement plus précis pour éviter de restreindre le mouvement du châssis tout en maintenant un contact stable du joint de fenêtre en fonctionnement.

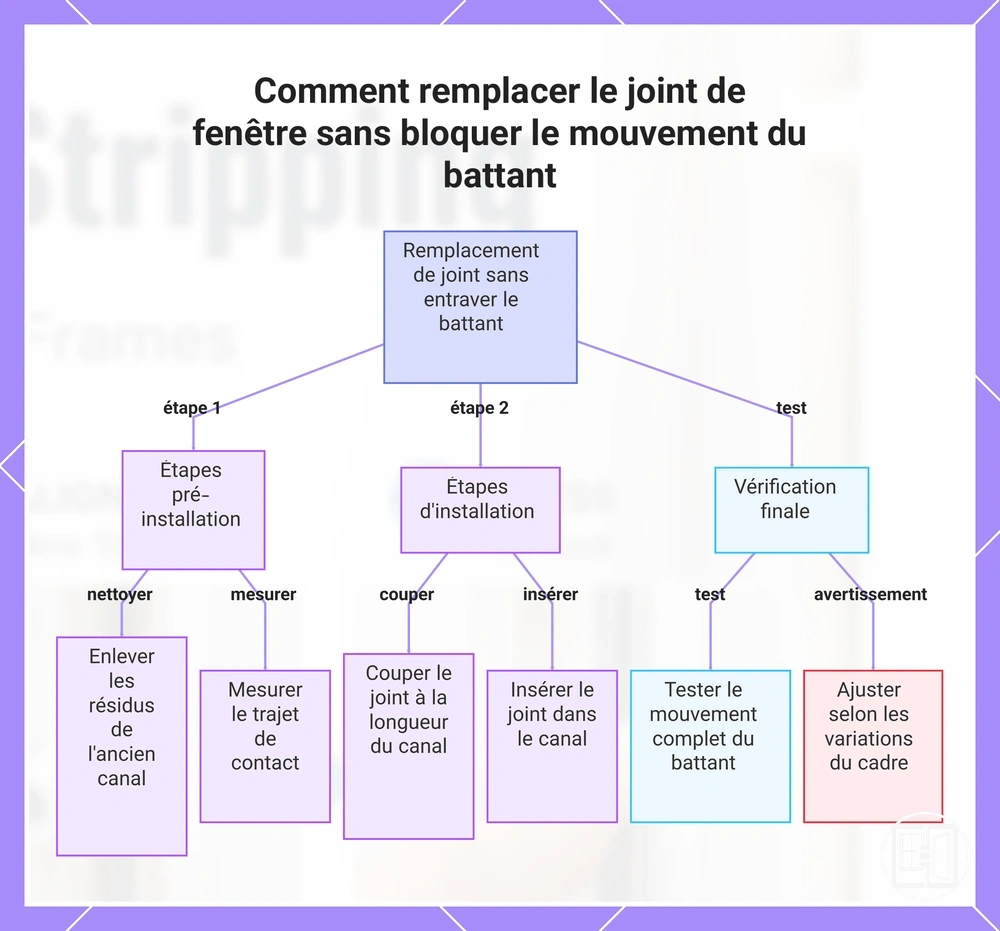

Ce schéma présente les étapes clés et les vérifications finales pour garantir que le joint de remplacement n'interfère pas avec le mouvement du battant tout en maintenant une étanchéité efficace.

Vérifications de l'ajustement de l'huisserie, du châssis et de la rainure de fenêtre

Les vérifications de l'ajustement de l'huisserie, du châssis et de la rainure de fenêtre déterminent si un remplacement de calfeutrage de fenêtre fonctionnera correctement en vérifiant comment l'huisserie, le châssis et la rainure interagissent après la mise en place. Les vérifications d'ajustement dépendent de la profondeur de la rainure, du dégagement du châssis, de la pression de compression, de l'épaisseur de la bande, de la continuité des coins et de la résistance au mouvement, car ces conditions décident si le joint maintient le contact sans perturber le mouvement du châssis.

Les vérifications d'ajustement suivantes confirment l'équilibre correct entre le contact d'étanchéité et le comportement de mouvement à l'intérieur du système de rainure de la fenêtre.

• Profondeur de la rainure → confirmer que la profondeur de la rainure correspond à l'épaisseur de la bande → garantit que le joint de remplacement repose complètement sans soulèvement ni contact faible.
• Dégagement du châssis → vérifier le dégagement du châssis le long de sa trajectoire → garantit une ouverture et une fermeture fluides sans frottement de contact.
• Pression de compression → vérifier la pression de compression lors de la fermeture → garantit que le contact du joint est ferme sans restreindre le mouvement.
• Épaisseur de la bande → évaluer l'épaisseur de la bande par rapport à l'ajustement dans la rainure → garantit l'équilibre entre le contact d'étanchéité et la tolérance de mouvement du châssis.
• Continuité des coins → inspecter la continuité des coins du joint de fenêtre → garantit l'absence d'espaces ou de ruptures dans la ligne d'étanchéité aux jonctions.
• Résistance au mouvement → tester la résistance au mouvement lors de l'ouverture et de la fermeture → garantit que le mouvement du châssis reste fluide sans coincement.

Un joint trop fin peut ne pas maintenir le contact à l'intérieur de la rainure, ce qui réduit la performance d'étanchéité le long de l'huisserie de fenêtre. Un joint trop épais peut augmenter la résistance au mouvement et créer un frottement sur le châssis, réduisant le comportement fluide d'ouverture et de fermeture dans le système de rainure.

Vérification du nouveau joint après remplacement

Le nouveau joint après remplacement doit être vérifié pour confirmer que le contact du joint et le fonctionnement normal sont compatibles sur l'ensemble du cadre, car la performance dépend du comportement du joint d'étanchéité lors des conditions réelles d'ouverture et de fermeture. Cette vérification comprend la confirmation que le nouveau joint est correctement assis, étanche et fonctionne correctement en mouvement avant que l'installation ne soit considérée comme terminée.

Les vérifications suivantes confirment que le nouveau joint est correctement assis, étanche et fonctionne dans des conditions réelles d'utilisation, en examinant le contact visuel, la résistance et le comportement en mouvement.

• Espaces visibles → aucun espace visible indique un contact correct du joint → des ouvertures visibles suggèrent une assise inégale ou un désalignement de la bande de remplacement.
• Résistance au papier → une légère résistance lors du tirage du papier indique une pression de contact correcte → aucune résistance suggère une étanchéité faible ou une mauvaise assise.
• Vérifications de lumière → aucun passage de lumière confirme une étanchéité correcte → une lumière visible suggère des espaces le long de la ligne d'étanchéité.
• Mouvement d'air → un flux d'air minimal indique une étanchéité stable → un flux d'air notable suggère un contact incomplet ou un déséquilibre de compression.
• Comportement du verrou → un engagement fluide du verrou indique un alignement correct → une résistance suggère une interférence du nouveau joint.
• Mouvement du châssis → une ouverture et une fermeture fluides indiquent un dégagement correct → un frottement suggère une pression excessive du joint.
• Continuité des coins → une étanchéité continue aux coins indique un ajustement correct → des ruptures suggèrent un mauvais alignement ou une coupe inadaptée.

Si des problèmes mineurs apparaissent, un léger ajustement de la position du joint ou de la pression d'assise peut les résoudre. Si des espaces, un flux d'air ou une résistance au mouvement persistent, cela peut indiquer une inadéquation de profil entre la forme du joint et les conditions du cadre ou de la rainure, plutôt qu'un simple problème d'assise.

L'interprétation finale doit se concentrer sur le fait que le contact du joint, le comportement du verrou, le mouvement du châssis et la continuité des coins fonctionnent tous ensemble sans conflit. Lorsque ces conditions sont stables, le nouveau joint est considéré comme correctement installé après remplacement.

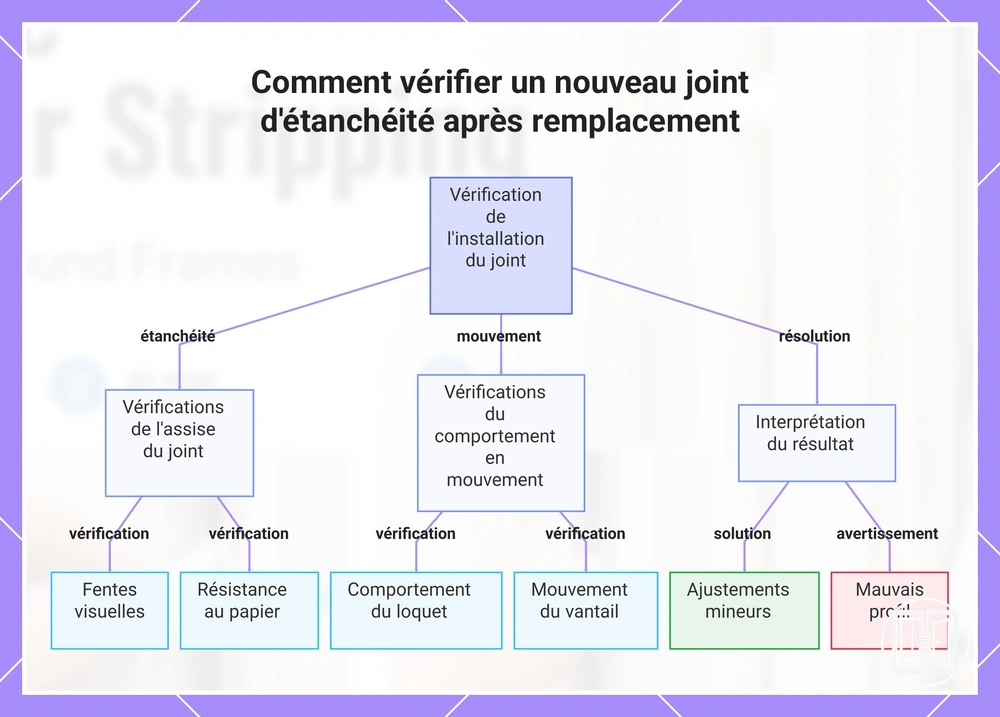

Ce graphique présente les principales vérifications et l'interprétation des résultats pour un joint d'étanchéité fraîchement remplacé.

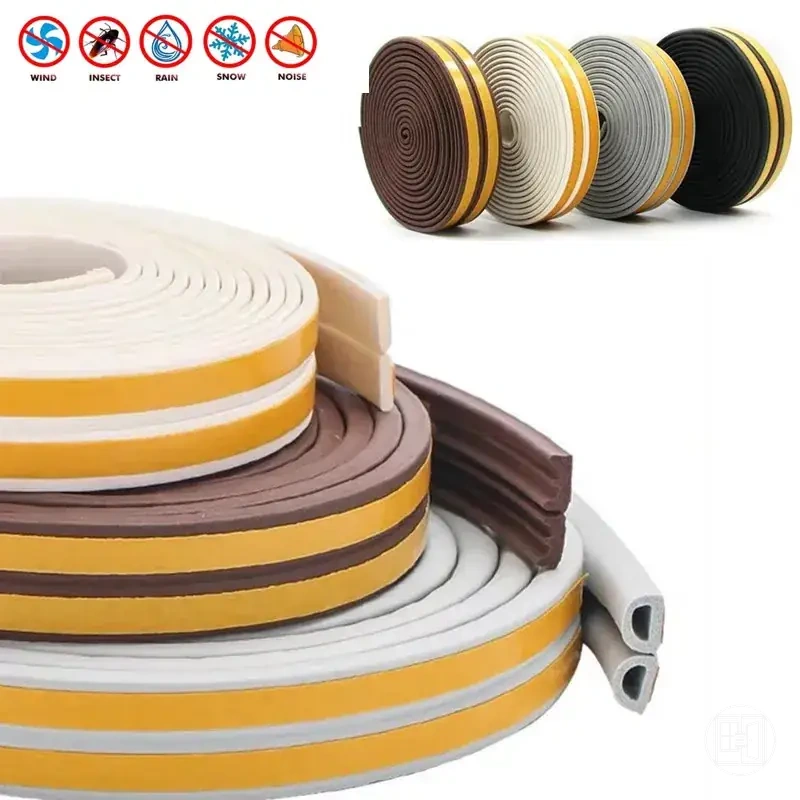

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

Correction des espaces après la pose de la bande de remplacement

La correction des espaces après la pose de la bande de remplacement nécessite d'identifier d'abord l'emplacement de l'espace et sa cause probable, plutôt que d'ajouter immédiatement du matériau, car l'action corrective dépend de la nature du problème : compression inégale, adhésif desserré, inadéquation de profil ou conditions de fermeture difficile. Chaque emplacement d'espace doit être diagnostiqué pour déterminer s'il s'agit d'un réglage local ou d'une limitation de l'ajustement de la bande de remplacement.

Le flux de dépannage ci-dessous explique comment l'emplacement de l'espace est lié à la cause probable, à l'action corrective et à la limitation attendue, afin que la correction des espaces puisse être effectuée de manière contrôlée plutôt que par ajustement basé sur des essais.

Emplacement de l'espace	Cause probable	Vérification	Correction
Espaces aux coins	Mauvaise assise ou coupe de coin trop courte de la bande de remplacement	Vérifier la continuité des coins et l'alignement du contact du joint	Réappliquer la pression aux coins et réaligner le bord de la bande avant tout autre réglage
Compression inégale	Variation de pression du cadre ou décalage d'alignement	Vérifier la compression inégale le long de la ligne de contact du joint	Ajuster la position de la bande pour équilibrer la compression sur le cadre
Adhésif desserré	État de surface ou contact de collage faible	Vérifier la stabilité de l'adhésion et les points de soulèvement	Nettoyer la surface et réappliquer la pression pour une remise en place stable
Inadéquation de profil	Forme de la bande de remplacement ne correspondant pas à la rainure ou à la profondeur du cadre	Vérifier la régularité du contact du joint sur toute la longueur	Ajuster l'assise ou reconnaître la limitation de profil avant toute correction supplémentaire
Fermeture difficile	Bande surdimensionnée ou résistance de compression excessive	Vérifier la résistance du verrou et la force de fermeture	Réduire la charge de compression par un réglage d'alignement ou une coupe

Lorsque des espaces persistants ou des conditions de courant d'air subsistent après les étapes de correction de base, un diagnostic des fuites d'air peut aider à clarifier si le problème est une étanchéité localisée ou un comportement de flux d'air plus large au-delà d'un simple réglage. Cette vérification est utilisée seulement après avoir confirmé les conditions d'assise, d'alignement et de compression.

La correction finale doit suivre le signal diagnostique dominant : les espaces aux coins indiquent des problèmes d'assise, la compression inégale indique une variation d'alignement ou de pression, l'adhésif desserré indique une limitation du collage de surface, l'inadéquation de profil indique une limitation d'ajustement, et la fermeture difficile indique une résistance excessive de la bande de remplacement. Lorsque plusieurs signaux apparaissent ensemble, la cause la plus restrictive doit être traitée en premier avant tout autre réglage.

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

Espaces de lumière causés par une pression inégale ou un mauvais profil de bande

Les espaces de lumière indiquent généralement une compression interrompue le long de la ligne de contact du cadre, où une pression inégale ou un mauvais profil de bande empêche une étanchéité régulière entre la bande de remplacement et la surface du cadre. Ces espaces de lumière apparaissent lorsque la position de l'espace ne maintient pas un contact stable, souvent influencée par une inadéquation d'épaisseur de bande, une qualité de coupe de coin, une variation de planéité du cadre ou une pression de verrou irrégulière, produisant une ligne de lumière visible le long du parcours d'étanchéité. Cette condition doit être interprétée comme une rupture locale du contact avec le cadre et du comportement de compression plutôt que comme une défaillance complète du système d'étanchéité.

Les vérifications de diagnostic doivent isoler si le problème provient d'un déséquilibre de pression ou d'une inadéquation de profil en évaluant les variables de contact clés :

• Position de l'espace → vérifier où les espaces de lumière apparaissent → identifie si la perte de compression se situe aux coins, aux bords ou aux sections centrales du cadre
• Épaisseur de la bande → comparer à la profondeur de la rainure du cadre → une épaisseur incorrecte peut empêcher le contact complet ou créer une étanchéité partielle
• Coupe de coin → inspecter la continuité des coins → des coupes courtes ou inégales peuvent interrompre la continuité de l'étanchéité et créer des lignes visibles
• Planéité du cadre → évaluer l'alignement de la surface → des cadres irréguliers ou déformés réduisent le contact constant avec le cadre sous pression
• Pression du verrou → tester la force de fermeture → une pression de verrou faible ou irrégulière peut réduire la compression aux zones de contact
• Rebond du joint → observer le comportement de retour → un rebond excessif peut empêcher une étanchéité stable au fil du temps

La correction dépend du fait que la pression inégale ou le mauvais profil de bande soit dominant. Une pression inégale peut souvent être améliorée par une remise en place ou un ajustement local de la bande pour rétablir un contact équilibré avec le cadre, tandis qu'une inadéquation de profil persistante indique généralement qu'un profil mieux adapté est nécessaire pour correspondre à la géométrie du cadre. La décision doit suivre les signaux dominants de la position de l'espace, de la stabilité de la compression et du comportement de rebond du joint.

Fermeture difficile causée par un joint surdimensionné ou surcompressé

Une fermeture difficile vient souvent de l'idée qu'un joint plus serré est toujours meilleur, mais un joint surdimensionné ou surcompressé créé par une épaisseur excessive peut réduire la facilité d'utilisation au lieu de l'améliorer. Un joint plus serré n'est pas toujours meilleur, et lorsque la hauteur de compression dépasse la tolérance du cadre, le profil de la bande peut résister au mouvement, augmentant la résistance du verrou et provoquant un frottement du châssis lors de la fermeture. Dans certains cas, le rebond du joint repousse contre le cadre, rendant la fermeture moins contrôlée et réduisant la facilité d'utilisation globale plutôt que d'améliorer la performance.

Un joint plus serré n'est pas toujours meilleur, et les vérifications suivantes aident à diagnostiquer une fermeture difficile en évaluant la résistance du verrou, le frottement du châssis, la hauteur de compression, le profil de la bande, le comportement de rebond et les conditions de pression mécanique associées :

• Résistance du verrou → si la force de fermeture semble élevée → réduire la hauteur de compression en remettant en place ou en ajustant l'alignement plutôt qu'en forçant la fermeture
• Frottement du châssis → si le mouvement ralentit avant la fermeture complète → vérifier l'épaisseur excessive et envisager une bande de remplacement plus fine
• Hauteur de compression → si le joint semble trop écrasé → réévaluer l'ajustement entre le profil de la bande et la tolérance du cadre
• Profil de la bande → si les bords se déforment lors de la fermeture → réaligner ou remplacer par un profil mieux adapté plutôt que d'augmenter la pression
• Pression de la charnière ou de la quincaillerie → si une force de fermeture inégale apparaît → vérifier l'alignement ou la tension de la quincaillerie affectant la répartition de la compression
• Rebond du joint → si le joint repousse après le contact → réduire la surcompression par une remise en place ou une coupe

La correction dépend du fait que le problème soit lié à la pression ou au profil. Une remise en place peut aider lorsque la compression est inégale, une coupe peut réduire la résistance localisée, et une bande de remplacement plus fine est souvent plus appropriée lorsque l'épaisseur excessive est la cause principale de la fermeture difficile, plutôt que d'ajouter davantage de matériau d'étanchéité ou de forcer la fermeture.
